- 17 -

электротехнический завод «квт», г. калугаwww.kvt.su

1�1� Термоусадочные трубки в упакованном виде можно

транспортировать всеми видами транспорта в чистых сухих,

крытых транспортных средствах или универсальных контейне-

рах в соответствии с правилами перевозки грузов, действую-

щих на соответствующем виде транспорта (Условия транспор-

тирования трубок в части воздействия климатических факторов

4 по ГОСТ 15150-69)�

1�2� Термоусадочные трубки должны храниться в закрытых,

чистых складских помещениях, исключающих попадание пря-

мых солнечных лучей, обеспечивающих защиту от воздействия

осадков и агрессивных сред при температуре от +5°С до +40°С

и относительной влажностью 60% (при 20°С) (Условия хране-

ния трубок в части воздействия климатических факторов 1 по

ГОСТ 15150-69), на расстоянии не менее 1 метра от нагрева-

тельных приборов�

1�3� Срок службы исчисляется с момента ввода узла в экс-

плуатацию� Фактический срок службы не ограничивается ука-

занным на сайте www�kvt�su сроком, а определяется техниче-

ским состоянием узла�

1�4� Термоусадочные трубки относятся к 5 классу опасно-

сти в соответствии с ФККО�

1�5� Утилизация термоусадочных трубок не требует специ-

альных мер предосторожности и может производиться с быто-

выми отходами�

1�6� В процессе хранения и эксплуатации, допускается изме-

нение цвета трубок под воздействием прямых солнечных лучей�

1. СРОК СЛУЖБЫ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ и УТИЛИЗАЦИИ ТРУБОК

3�1� Усадка термоусадочных трубок должна проводиться в

соответствии с «Правилами технической эксплуатации элек-

троустановок потребителей» и «Правил противопожарного ре-

жима в Российской Федерации»�

3�2� Поверхность, на которую усаживается трубка, долж-

на быть предварительно подготовлена: обезжирена, очищена

от пыли и загрязнений� При наличии острых режущих кромок,

выступов и заусенцев, поверхность должна быть предвари-

тельно сглажена и зашлифована�

3�3� Для усадки термоусадочных изделий предпочтительно

использовать высокотемпературный фен или пропановую га-

зовую горелку� Пламя газовой горелки следует отрегулировать

таким образом, чтобы оно было мягким, с языком желтого цвета�

3�4� Не допускается усадка термоусадочных трубок, име-

ющих глубокие царапины, раковины на внешней поверхности,

надрезы на торцах�

3�5� Во избежание образования морщин и воздушных пу-

зырей термоусадку следует производить либо от центра труб-

ки к ее концам, либо последовательно от одного конца к дру-

гому� Прежде чем продолжить усадку вдоль изделия, трубка

должна быть усажена по окружности�

3�6� Для обеспечения равномерной усадки и предотвра-

щения локального пережога трубки, пламя горелки должно

находиться в постоянном равномерном движении� Оптималь-

ная температура усадки большинства видов термоусадочных

трубок — 90–120°С�

3�7� Усаженная трубка не должна иметь каких-либо по-

вреждений, ее поверхность должна быть гладкой, без мор-

щин и вздутий� На поверхности усаженной трубки должны

быть различимы контуры рельефа того основания, на которое

она была усажена�

3. ПРАВИЛА МОНТАЖА ТЕРМОУСАДОЧНЫХ ТРУБОК

Усадка на 2 мм

Усадка на 8 мм

Оптимальная усадка (+20% после усадки)

Номинальная усадка — 100%

Оптимальная усадка (-10% до усадки)

20 мм

10 мм

12 мм

18 мм

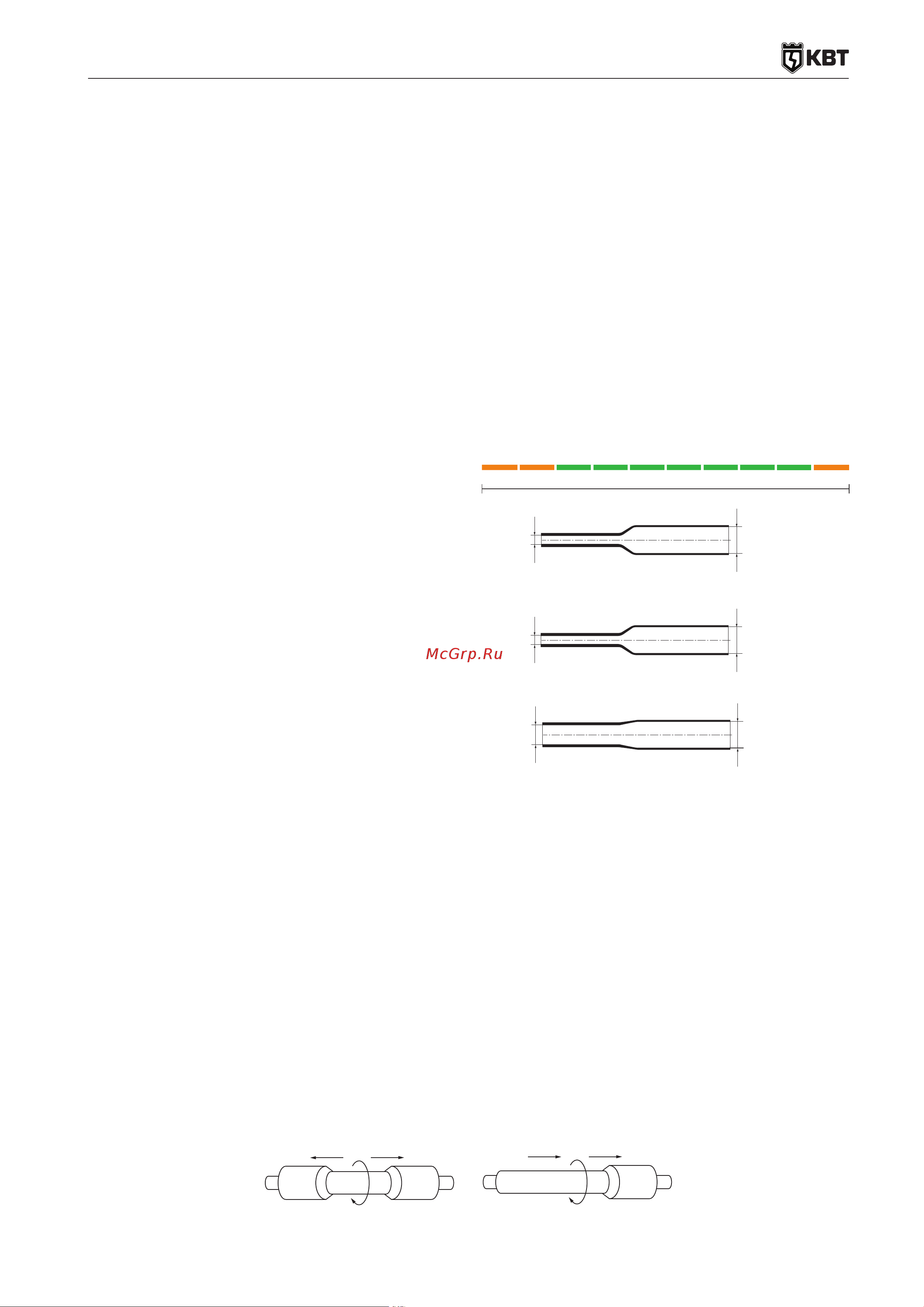

2�1� Для выбора оптимального размера термоусадочной

трубки следует руководствоваться формулой «минус 10, плюс

20»: трубка должна быть усажена не менее чем на 10% от

ее номинала до усадки, но не более чем на величину, равную

+20% к номиналу после усадки�

Это правило универсально и применимо к трубкам любых

размеров с любыми коэффициентами усадки�

Необходимость минимальной усадки в 10% продиктована

тем, что материал трубок должен плотно прилегать к изолиру-

емой поверхности� Перерастягивание трубки не допускается и

может привести к появлению неравномерной толщины стенок,

что ухудшит изолирующие свойства и может привести к воз-

никновению аварийной ситуации�

Рекомендация по максимальной усадке обусловлена

уменьшением эластичности термоусадочных трубок с увели-

чением степени усадки�

Пример: термоусадочная трубка с номинальным разме-

ром 20/10 будет иметь оптимальный рекомендуемый диа-

пазон усадки от 18 до 12 мм�

2�2� При выборе длины термоусадочной трубки необходи-

мо учитывать возможность продольной усадки, которая может

достигать 15% первоначальной длины�

2. ПРАВИЛА ВЫБОРА ТЕРМОУСАДОЧНЫХ ТРУБОК

Рекомендуемый диапазон усадки представлен граничными значениями от

18 до 12 мм, что составляет 6 мм

Усадка на 2 мм

Усадка на 8 мм

Оптимальная усадка (максимум — 80%)

Номинальная усадка — 100%

Оптимальная усадка (минимум — 20%)

20 мм

10 мм

12 мм

18 мм

Усадка на 2 мм

Усадка на 8 мм

Оптимальная усадка (максимум — 80%)

Номинальная усадка — 100%

Оптимальная усадка (минимум — 20%)

20 мм

10 мм

12 мм

18 мм

D min

(после усадки)

Оптимальный диапазон усадки

D max

(до усадки)

+20% -10%

Направления усадки
