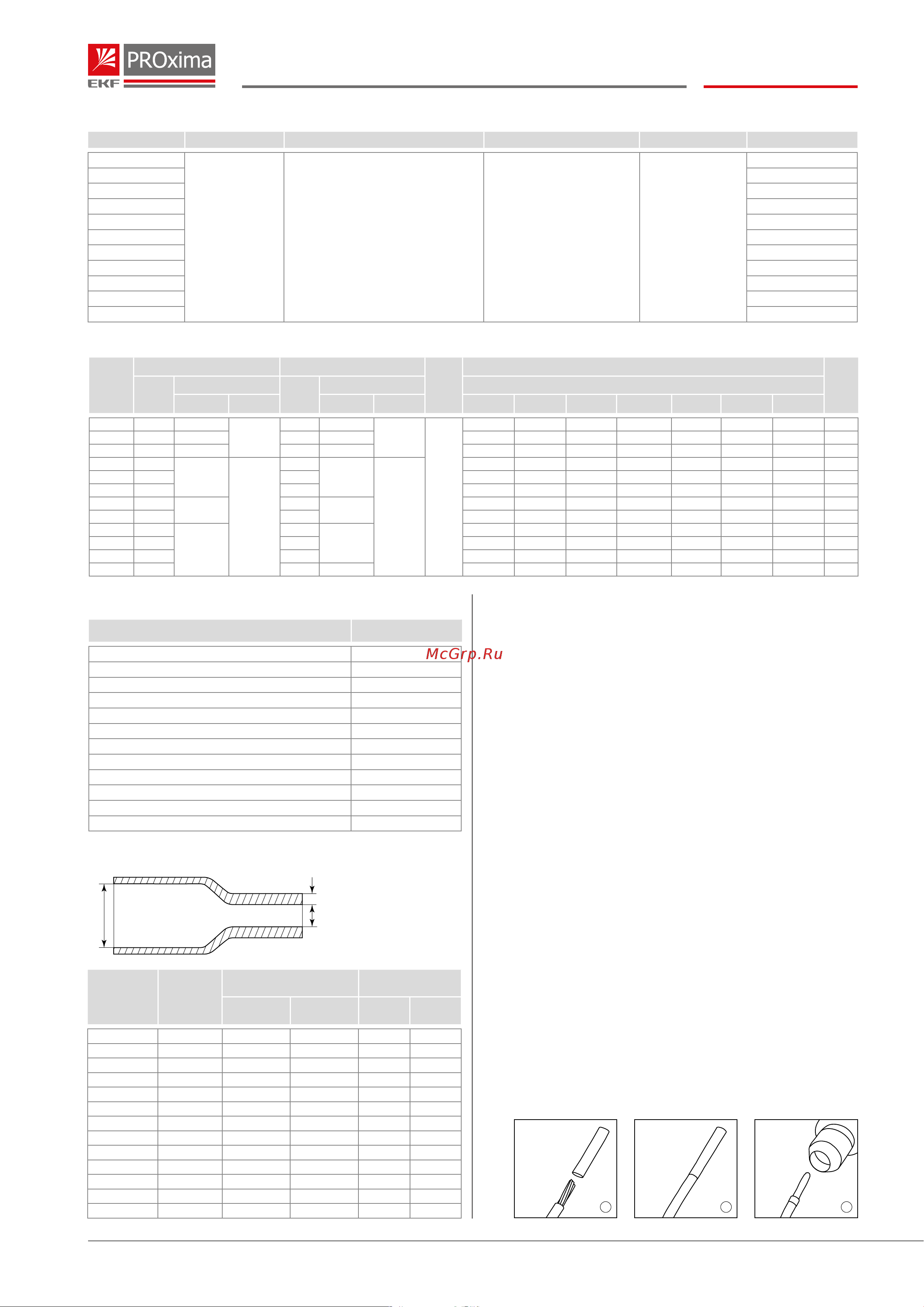

НАДЕЖНАЯ. УДОБНАЯ. ТВОЯ.

Наимено-

вание

Размеры до термоусаживания, мм Размеры после термоусаживания, мм

Про-

дольная

усадка,%,

не более

Артикул

Кол-во

упаков-

ке, м

Номи-

нальный

диаметр,

(мм)

Толщина стенки, мм

Номи-

нальный

диаметр,

мм

Толщина стенки, мм Цвет

Номинальное

отклонение

Предельное

отклонение

Номинальное

отклонение

Предельное

отклонение

Черный Белый Желтый

Желто-

зеленый

Зеленый Красный Синий

ТУТ 2/1 2 0,45

+0,2; -0,1

1 0,9

+0,2; -0,1

tut-2-b-1m tut-2-w-1m tut-2-y-1m tut-2-yg-1m tut-2-j-1m tut-2-r-1m tut-2-g-1m 200

ТУТ 4/2 4 0,5 2 1

tut-4-b-1m tut-4-w-1m tut-4-y-1m tut-4-yg-1m tut-4-j-1m tut-4-r-1m

tut-4-g-1m 100

ТУТ 6/3 6 0,6 3 1,2 tut-6-b-1m tut-6-w-1m tut-6-y-1m tut-6-yg-1m tut-6-j-1m tut-6-r-1m tut-6-g-1m 50

ТУТ 8/4 8

0,7

+0,3

1,4

+0,4

tut-8-b-1m tut-8-w-1m tut-8-y-1m tut-8-yg-1m tut-8-j-1m tut-8-r-1m tut-8-g-1m 50

ТУТ 10/5 10 5

tut-10-b-1m tut-10-w-1m tut-10-y-1m tut-10-yg-1m tut-10-j-1m tut-10-r-1m

tut-10-g-1m 50

ТУТ 12/6 12 6

tut-12-b-1m tut-12-w-1m tut-12-y-1m tut-12-yg-1m tut-12-j-1m tut-12-r-1m

tut-12-g-1m 50

ТУТ 14/8 14

0,75

1,5

tut-14-b-1m tut-14-w-1m tut-14-y-1m tut-14-yg-1m tut-14-j-1m tut-14-r-1m

tut-14-g-1m 50

ТУТ 16/8 16 8

tut-16-b-1m tut-16-w-1m tut-16-y-1m tut-16-yg-1m tut-16-j-1m tut-16-r-1m

tut-16-g-1m 50

ТУТ20/10 20

0,8

1,6

tut-20-b-1m tut-20-w-1m tut-20-y-1m tut-20-yg-1m tut-20-j-1m tut-20-r-1m

tut-20-g-1m 50

ТУТ25/12,5 25 12,5

tut-25-b-1m tut-25-w-1m tut-25-y-1m tut-25-yg-1m tut-25-j-1m tut-25-r-1m

tut-25-g-1m 50

ТУТ30/15 30 15 tut-30-b-1m tut-30-w-1m tut-30-y-1m tut-30-yg-1m tut-30-j-1m tut-30-r-1m tut-30-g-1m 25

ТУТ40/20 40 20 tut-40-b-1m tut-40-w-1m tut-40-y-1m tut-40-yg-1m tut-40-j-1m tut-40-r-1m tut-40-g-1m 25

В отрезках 1 метр

Наименование Длина отрезков, мм Цвета Кол-во отрезков каждого цвета Общее кол-во отрезков Артикул

ТУТ 2/1 набор

100

Белый, красный, синий, зеленый,

черный, желтый, желто-зеленый

По 3 шт. 21

tut-n-2

ТУТ 4/2 набор tut-n-4

ТУТ 6/3 набор tut-n-6

ТУТ 8/4 набор tut-n-8

ТУТ 10/5 набор tut-n-10

ТУТ 12/6 набор tut-n-12

ТУТ 16/8 набор tut-n-16

ТУТ 20/10 набор tut-n-20

ТУТ 30/15 набор tut-n-30

ТУТ 40/20 набор tut-n-40

ТУТ 50/25 набор tut-n-50

В розничной упаковке

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры Значения

Напряжение рабочее, кВ До 1

Сила растяжения, разрыв, МПа Более 7,3

Прочность на растяжение, MПа Не менее 10

Удельное электрическое сопротивление, Ом/см 1014

Электрическая прочность, кВ/мм Не менее 23

Горючесть Негорючая VW-1

Относительное удлинение при разрыве,% Не менее 300

После усадки относительное удлинение при разрыве, % Не менее 100

Радиальная усадка, % Не менее 50

Степень концентричности, % Более 65

Температура усадки, °С От -90 до + 125

Диапазон температур при монтаже, °С От +5 до +50

Наименование

Оптимальный

диапазон

усадки, мм

Номинальный диаметр, мм Толщина стенки, мм

До

усадки, D

После

усадки, d

До

усадки, T

После

усадки, t

ТУТ-2/1 1.8-1.2 2.0 1.0 0,9 0.45

ТУТ-4/2 3.6–2.4 4.0 2.0 1 0.5

ТУТ-6/3 5.4–3.6 6.0 3.0 1,2 0.6

ТУТ-8/4 7.2–4.8 8.0 4.0 1,4 0.7

ТУТ-10/5 9.0–6.0 10.0 5.0 1,4 0.7

ТУТ-12/6 10.8–7.2 12.0 6.0 1,4 0.7

ТУТ-14/7 13.0-8.0 14.0 7.0 1,5 0.75

ТУТ-16/8 14.4–9.6 16.0 8.0 1,5 0.75

ТУТ-20/10 18.0–12.0 20.0 10.0 1,6 0.8

ТУТ-25/12.5 22.5–15.0 25.0 12.5 1,6 0.8

ТУТ-30/15 27.0–18.0 30.0 15.0 1,6 0.8

ТУТ-40/20 36.0–24.0 40.0 20.0 1,6 0.8

ТУТ-50/25 45.0–30.0 50.0 25.0 1,8 0.9

Требования к технологии монтажа термоусаживаемых трубок

1. При выборе размера термоусаживаемой трубки необходимо ру

ководствоваться следующими правилами: внутренний диаметр

трубки до усадки должен быть больше, чем основание, на ко-

торое будет производиться усадка, на 10-20 %, а номинальный

диаметр трубки после усадки должен быть меньше фактиче-

ского диаметра основания на 10-20 %. При этих условиях будет

обеспечено плотное прилегание трубки к изделию.

2. Поверхность, на которую усаживается трубка, должна быть

предварительно подготовлена: очищена от пыли и загряз-

нений и обезжирена. При наличии острых кромок, выступов

и заусенцев на металлической поверхности последние должны

быть предварительно сглажены и зашлифованы.

3. Для усадки термоусаживаемых изделий предпочтительно ис-

пользовать высокотемпературный фен или пропановую газо-

вую горелку. Пламя газовой горелки следует отрегулировать та-

ким образом, чтобы оно было мягким, с языком желтого цвета.

4. Остроконечное синее клиновидное пламя не допускается!

5. Для обеспечения равномерной усадки и предотвращения ло-

кального пережога трубки пламя горелки должно находиться

в постоянном равномерном движении. Оптимальная темпера-

тура усадки изделий -90–125°С.

6. Не допускается усадка термоусаживаемых трубок, имеющих

пережимы, глубокие царапины и раковины на внешней по-

верхности, надрезы на торцах.

7. Во избежание образования морщин и воздушных пузырей

термоусадку следует производить либо от центра трубки

к ее концам, либо последовательно от одного конца к другому.

Прежде чем продолжить усадку вдоль изделия, трубка должна

быть усажена радиально (по окружности).

8. Усаженная трубка не должна иметь каких-либо повреждений,

ее поверхность должна быть гладкой, без морщин и вздутий.

На поверхности усаженной трубки должны быть различимы

контуры рельефа того основания, на которое она была усажена.

Особенности эксплуатации и монтажа

Габаритные и установочные размеры

D d

2 3

17 Изделия для электромонтажа
