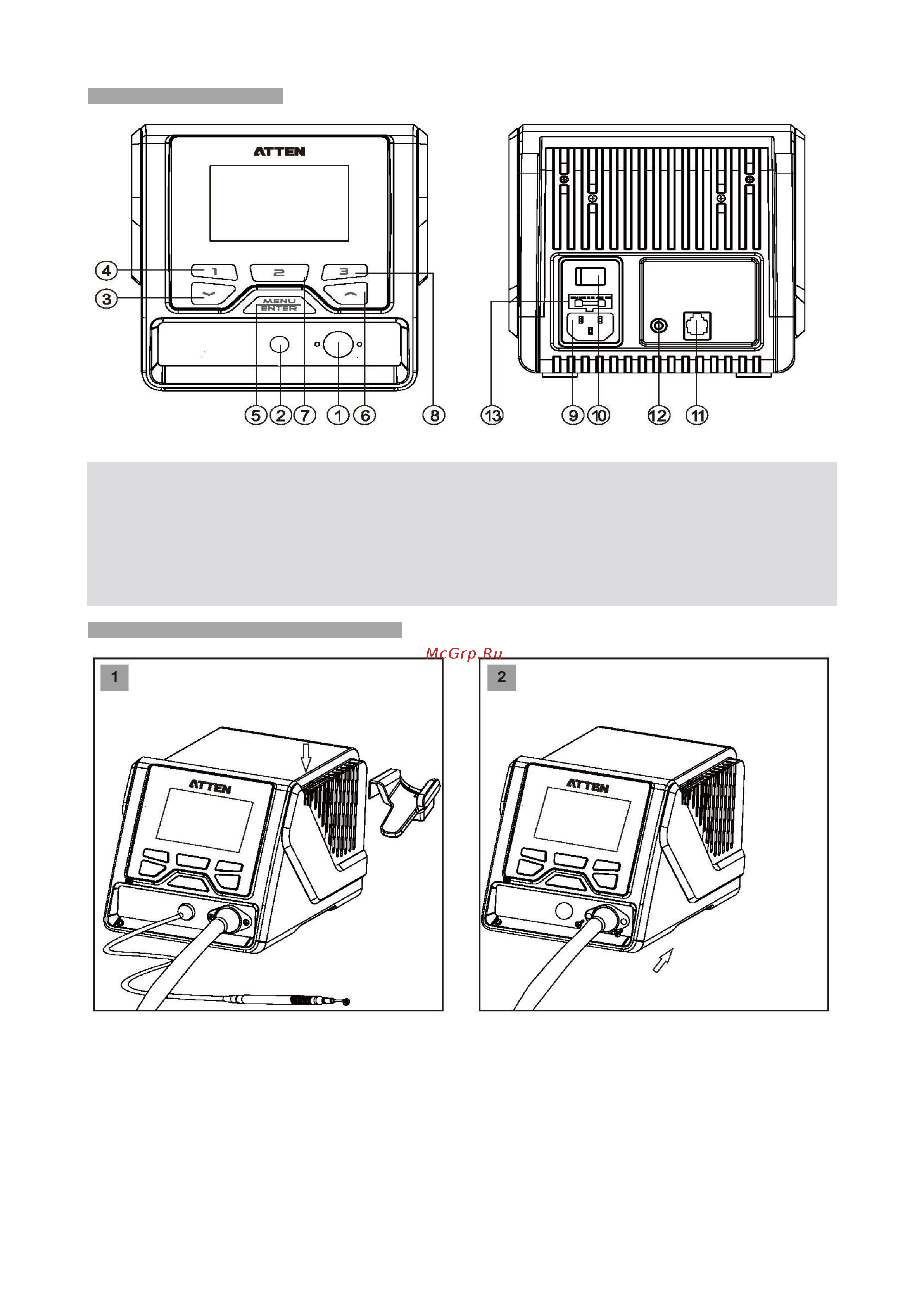

Схема оборудования в целом

1. Разъем для термофена

8. Кнопка быстрого переключения температуры 3 /

кнопка перехода в меню настройки системы

2. Разъем для вакуумного пинцета

3. Кнопка со стрелкой вниз / кнопка «минус»

9. Разъем к источнику питания переменного тока

4. Кнопка быстрого переключения температуры 1

10. Главный переключатель питания

5. Кнопка Enter (Ввод), кнопка Menu (Меню)

11. Разъем связи RS232

6. Кнопка со стрелкой вниз / кнопка «плюс»

12. Разъем подставки для рукоятки

7. Кнопка быстрого переключения температуры 2 /

кнопка переключения вакуумного пинцета / кнопка

перехода в меню настройки системы

13. Предохранитель питания

Последовательность соединения оборудования

Установите подставку для

режима ожидания

Подключите рукоятку

термофена
