7.20 Рефлектометр (TDR) для коаксиального кабеля

Данная функция является опцией и присутствует только в

некоторых моделях. Полная таблица сравнения находится в конце

данного руководства.

Приложение «TDR_V2.0» (Рефлектометр TDR для

коаксиального кабеля) позволяет определить КЗ, обрыв и тд.

1. Подключите кабель с зажимами « крокодилами» из комплекта

поставки к разъему BNC с обозначением TDR на тестере.

Подключение зажимами производите надежно, качество его

выполнения влияет на результаты тестирования;

Внимание! К ответной части кабеля не следует подключать какое

либо оборудование, иначе оно может выйти из строя в ходе

тестирования.

2. Найдите на рабочем столе тестера ярлык приложения и

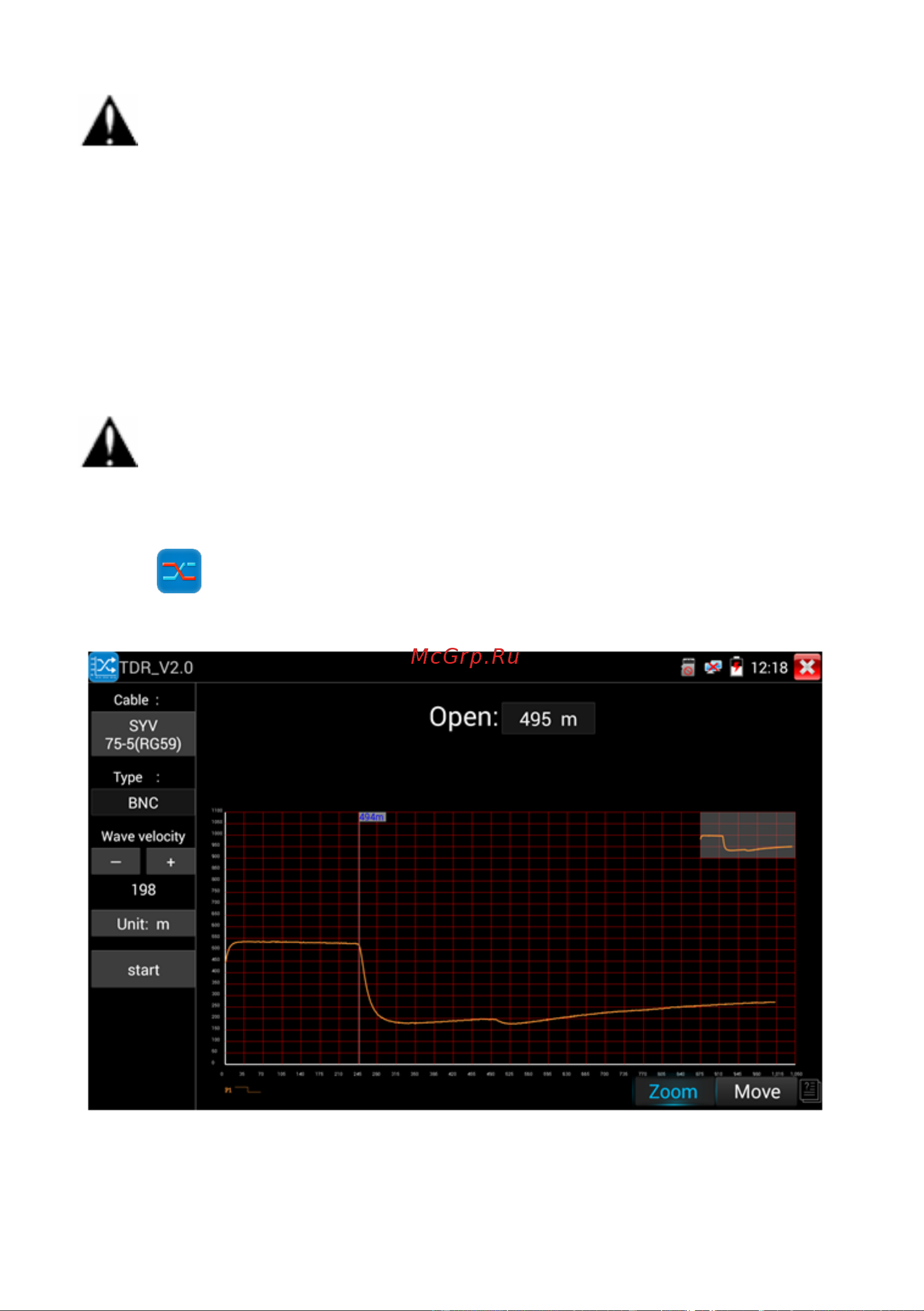

запустите его, рис. 122

Рис. 122 Рефлектометр (TDR) для коаксиального кабеля, интерфейс
