5. Подключение проверяемых устройств к тестеру

5.1 Подключение IP-видеокамеры к тестеру

Подключение IP-видеокамеры осуществляется с помощью

патчкорда UTP cat 5e, 6 обжатого коннекторами RJ-45 (не входит в

комплект поставки).

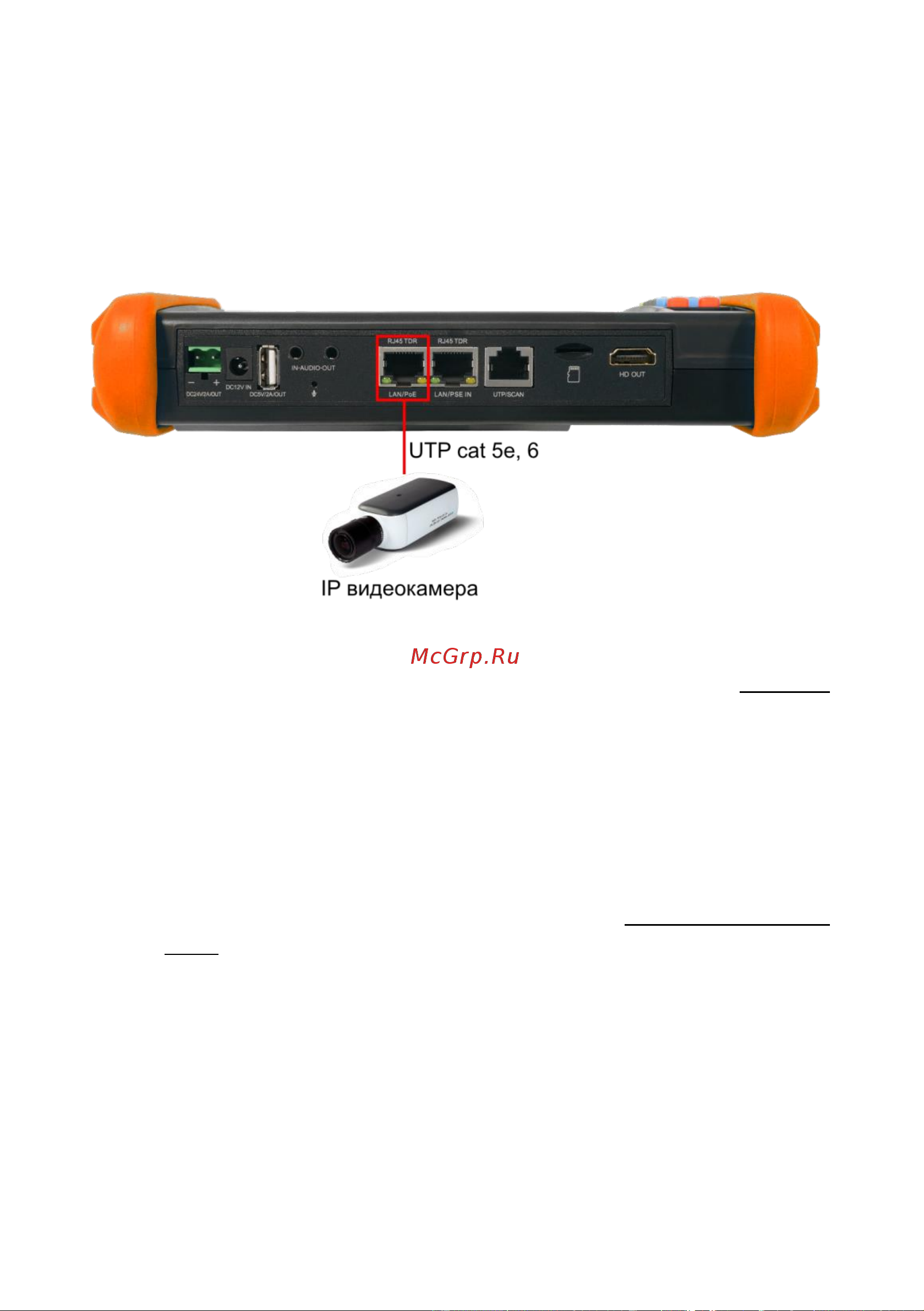

Рис. 7 Подключение IP-видеокамеры к тестеру

Для этого подключите порт IP-видеокамеры к разъему LAN/PoE

тестера (рис. 7) и подайте питание на IP-видеокамеру. Сделать это

можно несколькими способами:

1) Если IP-видеокамера поддерживает питание по PoE и не

потребляет более 25,5 Вт (управляемые PTZ IP-видеокамеры

могут потреблять больше мощности и не всегда подходят для

этого способа) ее можно запитать на время теста от самого

тестера по PoE. Для этого выберите пункт «Выход с питанием

PoE» на рабочем столе тестера. Приложение также покажет по

какому методу камера получает PoE питание (А 1,2+ 3,6 – или B

4,5+ 7,8-)
