5.2 Подключение AHD/CVI/TVI/CVBS, SDI видеокамеры к

тестеру

Подключение аналоговой (CVBS) или AHD/TVI/CVI видеокамеры

осуществляется с помощью кабеля BNC-BNC из комплекта поставки к

разъему BNC с обозначением IN-CVBS AHD CVI TVI на верхней панели

тестера (рис 11). При подключении поворотной PTZ видеокамеры

дополнительно используется клеммная колодка RS485 + -

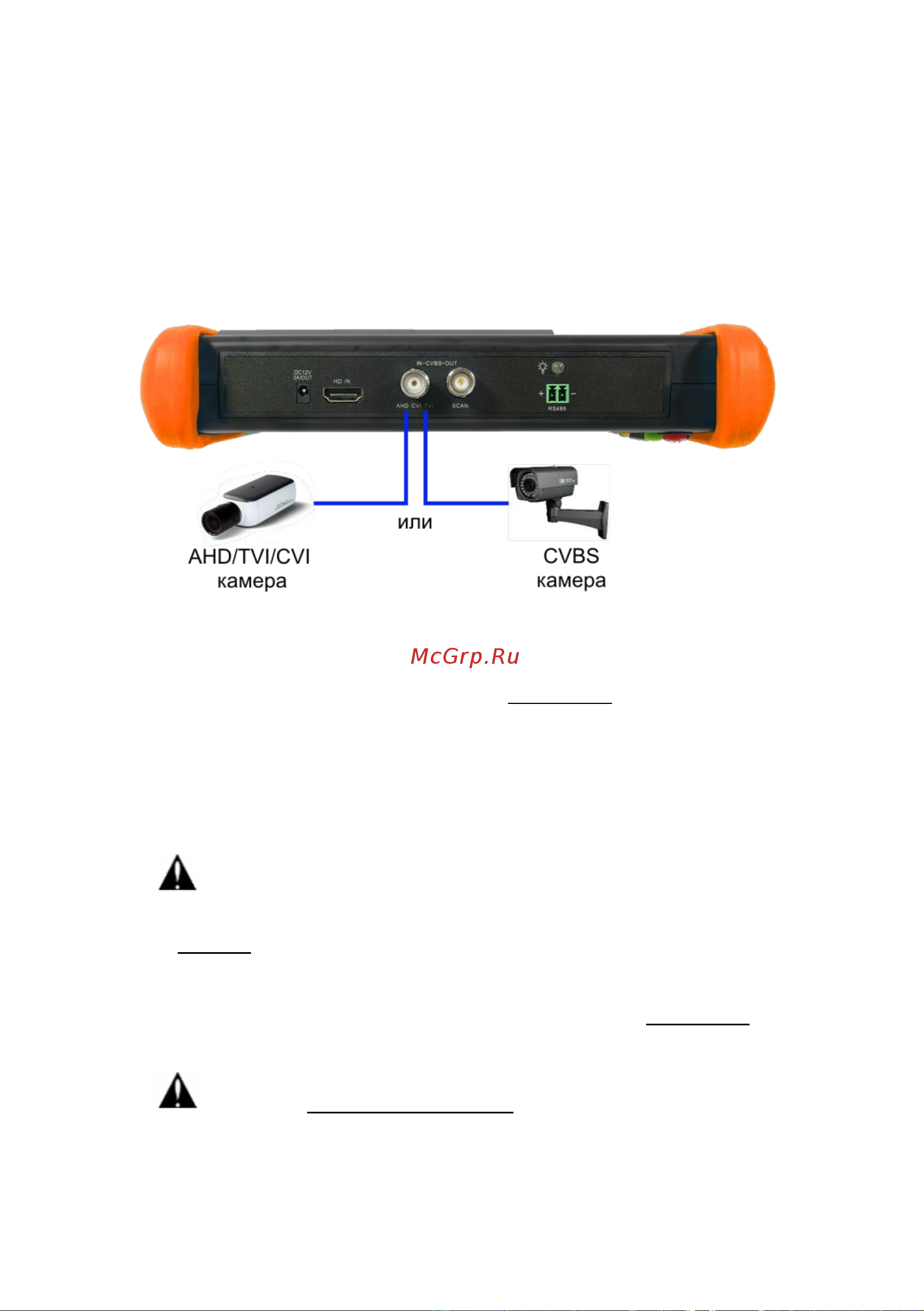

Рис. 11 Подключение CVBS видеокамеры к тестеру

Питание на видеокамеру подается либо от внешнего источника

питания, либо от тестера через выход DC12V/3A (точно также, как в

случае с IP камерой).

На видеовыход (разъем BNC с обозначением «CVBS OUT»)

выведен видеосигнал с CVBS генератора тестера. К нему подключается

монитор, передатчики аналогового сигнала, видеорегистратор и другое

оборудование, которое необходимо проверить на работоспособность.

Цифровая SDI видеокамера подключается к отдельному

BNC-разъему с обозначением EX-SDI HD-SDI. Данная функция

является опцией и присутствует в модели TIP-HOL-MT-7.

Питание на SDI видеокамеру подается либо от внешнего

источника питания, либо от тестера через выход DC12V/3A (точно

также, как в случае с IP камерой)

Тестер не обеспечивает вывод AHD/CVI/TVI/SDI

изображения на видеовыход. Генератор в тестере поддерживает только

CVBS видеосигнал.
