Если значение SYNC слишком велико, качество изображения будет

значительно ухудшено.

Значение амплитуды COLOR BURST(chroma level).

Проверка уровня сигнала цветовой синхронизации будет определять,

достаточна ли амплитуда сигнала вспышки, чтобы активировать

формирование цветов дисплея. Он будет уменьшаться по амплитуде в

более длинных участках кабеля и может упасть ниже порога, для того

чтобы дисплей показывал цветное изображение.

Для формата NTSC стандартным уровнем Chroma является 40 IRE

Для формата PAL стандартный уровень Chroma составляет 280 мВ

Если уровень Chroma слишком низок, цвет будет не таким глубоким, и

некоторые детали изображения станут светлее. Если уровень Chroma

слишком высок, на изображении могут появиться искажения. Если

коаксиальный кабель слишком длинный уровень цветности будет

снижен.

7.7 Генератор тестового аналогового сигнала

(Color bar generator TV OUT)

Для того, чтобы запустить генератор тестового аналогового сигнала

(далее по тексту генератор сигнала) найдите ярлык приложения «Color

bar generator» (Генератор сигнала) на рабочем столе тестера.

Генератор формирует аналоговый видеосигнал на видеовыходе

тестера (CVBS OUT) в виде набора цветных полос. Стандарт

видеосигнала выбирается из выпадающего списка в пункте Output

format (рис 82)

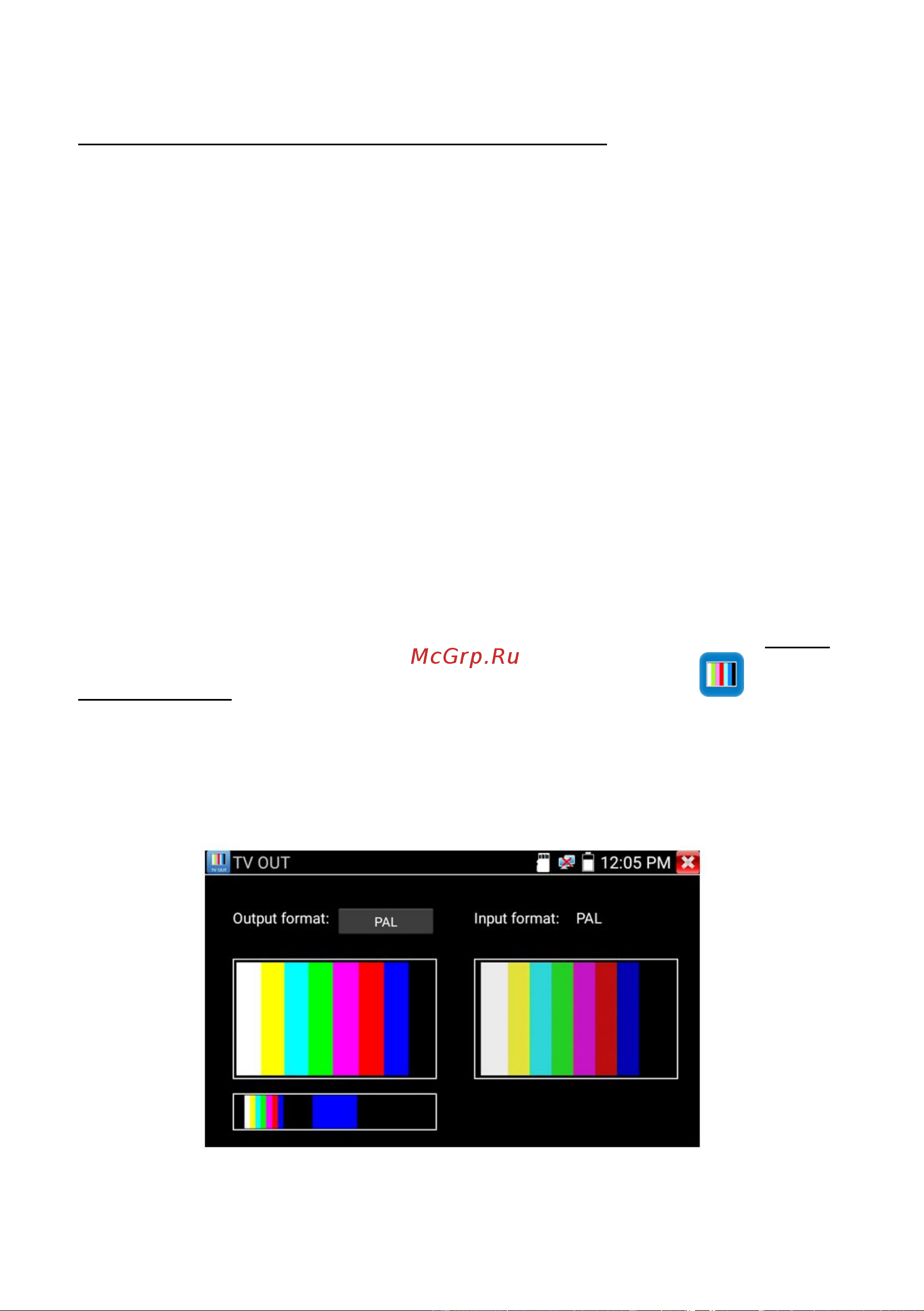

Рис.82 Генератор сигнала
