1.6 Общий вид точила представлен на рис.1

1.7 Точило состоит из асинхронного двигателя в металлическом корпу-

се (рис.1 поз.1) закреплённом на основании (рис.1 поз.2). На якорь дви-

гателя (с двух сторон), между опорным и зажимным фланцами крепится

шлифовальный (точильный) круг (рис.1 поз.4). Это основной рабочий ин-

струмент точила. Для безопасной работы на корпусе двигателя смонти-

рованы защитные кожухи (рис.1 поз.6). На кожухах крепятся прозрачный

(защитный) экран (рис.1 поз.5) и рабочий упор (рис.1 поз.9), обеспечиваю-

щий опору затачиваемому инструменту.

1.8 Выключатель (рис.1 поз.3) расположен на основании точила (рис.1

поз.2). Он имеет два фиксированных положения, обозначенных симво-

лами: «I» - включено и «0» - выключено.

Сверху, на обечайке защитного кожуха стрелкой указано направле-

ние вращения круга.

2. Использование по назначению

2.1 Установка и сборка точила

2.1.1 Установите точило на верстаке (рабочем столе) и закрепите вин-

тами (саморезами), используя крепёжные отверстия (рис.1 поз.8).

2.1.2 Закрепите на кожухах, используя крепёж из комплекта поставки,

рабочие упоры (рис.1 поз.7) и защитный прозрачный экран (рис.1 поз.5),

как показано на рис.2.

2.1.3 Перед началом работы, при отключённом от сети точиле необ-

ходимо проверить:

- надёжность крепления деталей корпуса двигателя, защитных экра-

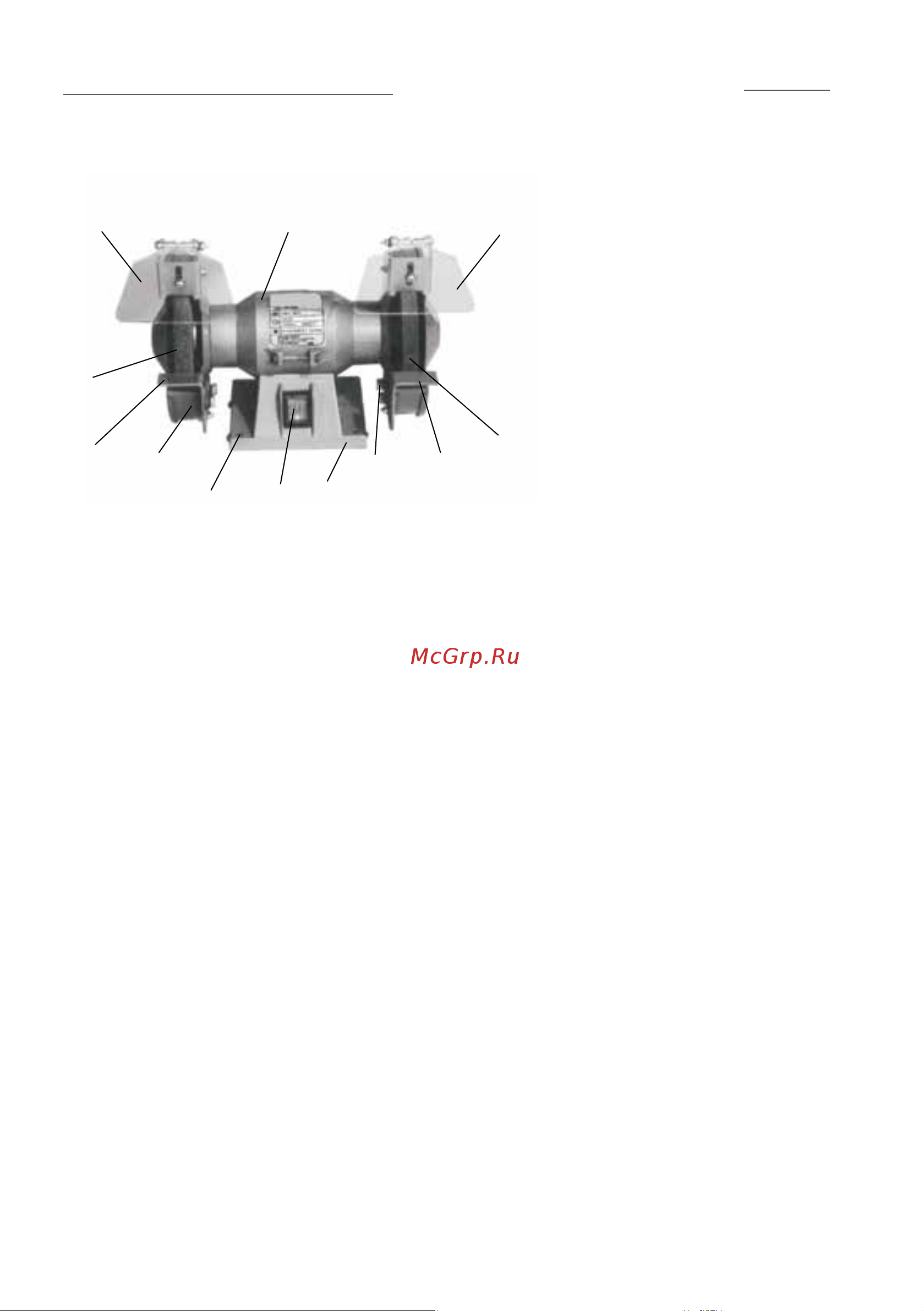

рис. 1

1 – корпус двигателя

2 – основание

3 – выключатель

4 – круг шлифовальный

5 – экран прозрачный

6 – кожух защитный в сборе

7 – упор рабочий

8– отверстие монтажное

9 – винты крепления упора
