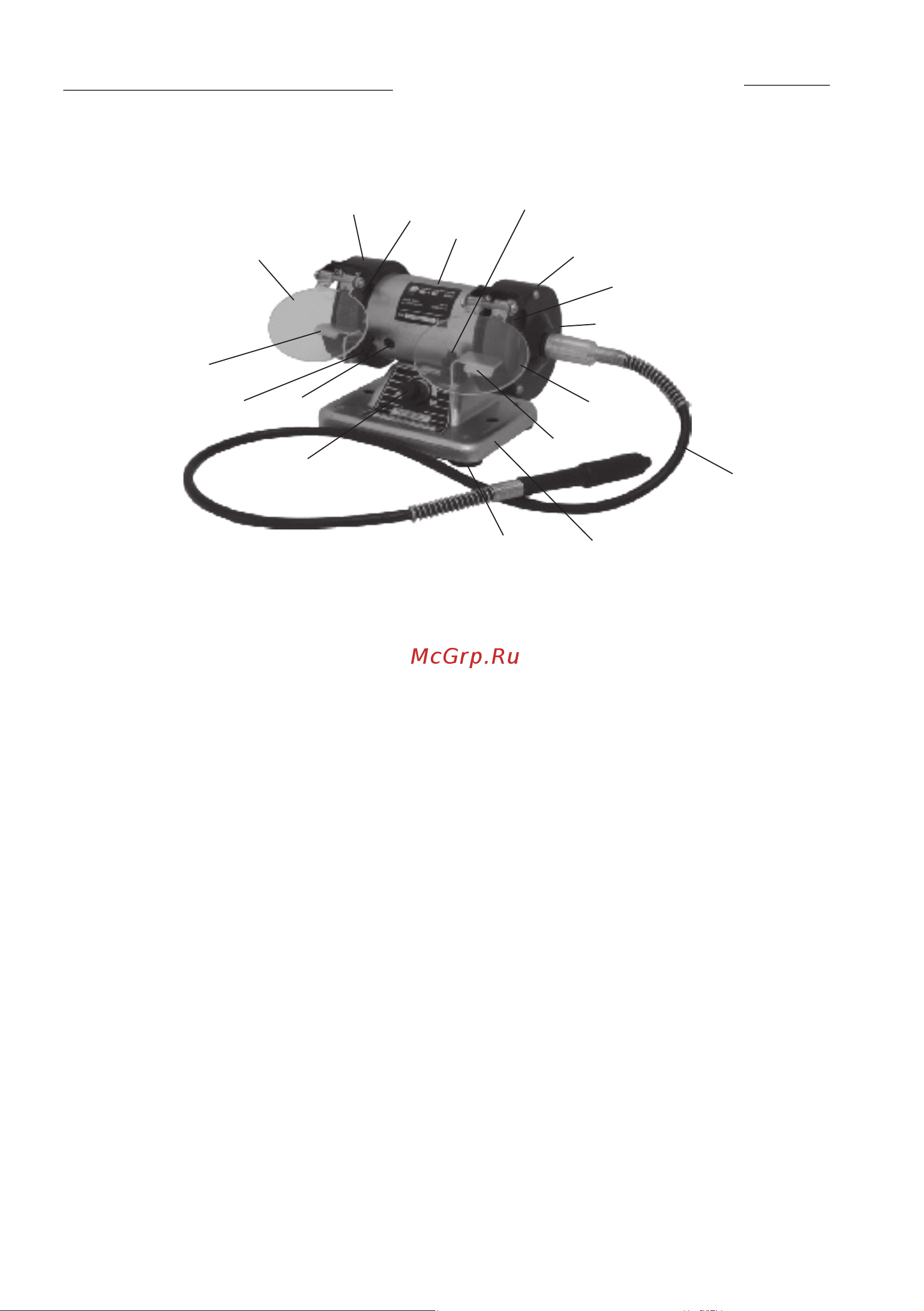

1.6 Общий вид точила представлен на рис.1

1.7 Точило состоит из коллекторного двигателя в металлическом корпусе

(рис.1 поз.1) закреплённом на основании (рис.1 поз.10). С обеих сторон корпу-

са двигателя (рис.1 поз.1) шпильками, стянуты в один узел с корпусом, защит-

ные кожухи (рис.1 поз.3), закрывающие абразивные круги. На якорь двигателя (с

двух сторон), между опорным и зажимным фланцами крепится шлифовальный

(точильный, полировальный) круги (рис.1 поз.4 и 6). Это основной рабочий ин-

струмент точила. Для безопасной работы на защитных кожухах крепятся: про-

рис.1

1 – корпус двигателя;

2 – выключатель – регулятор скорости;

3 - кожух защитный;

4 – круг шлифовальный;

5 – экран прозрачный;

6 – круг полировальный;

7 – вал гибкий;

8 – упор рабочий;

9 – крышка щёткодержателя;

10 – основание;

11 – винт крепления упора;

12 – ножка резиновая;

13 – крышка кожуха.
