УСТАНОВКА И ИСПОЛЬЗОВАНИЕ

После распаковки необходимо произвести осмотр устройства.

Убедитесь в отсутствии механических повреждений.

Перед установкой и подключением устройства отключите питание.

Произведите подключение сетевых устройств к WiFi Точке доступа согласно схеме.

Подключите питание PoE в соответствующий разъем.

По умолчанию IP-адрес WiFi Точки доступа - 192.168.10.1. Логин: «admin», пароль: «admin».

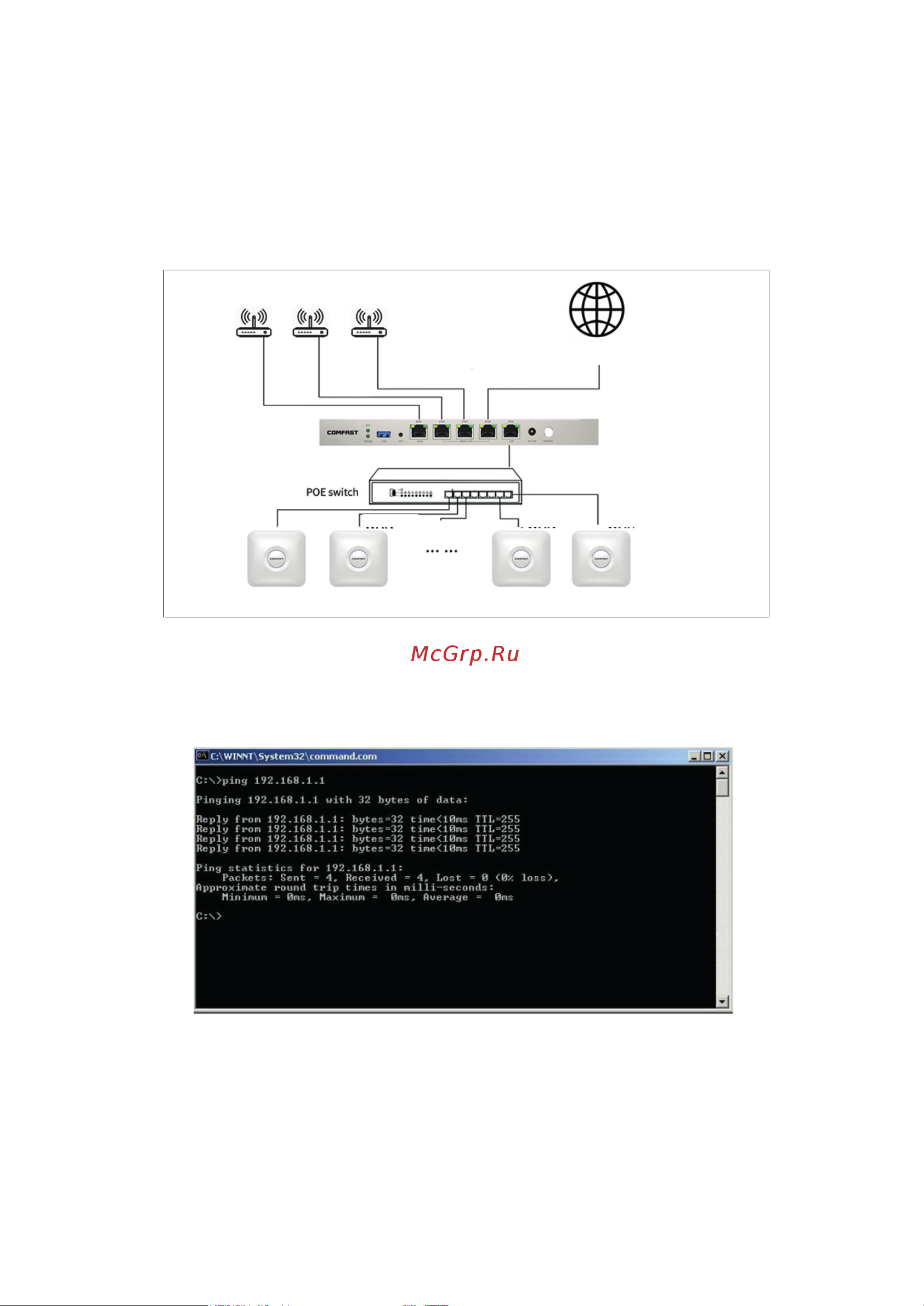

ТИПОВАЯ СХЕМА ПОДКЛЮЧЕНИЯ

Убедитесь в работоспособности системы.

Подключите ПК (присвойте ему IP адрес 192.168.10.2) к LAN порту CF-E375AC V2 (IP адрес по умолчанию

192.168.10.1). На компьютере (192.168.10.2) запустите командную строку (выполните команду cmd) и в

появившемся окне введите команду: ping 192.168.10.1. При правильном подключении на экране монитора

отобразится «ответ» от CF-E375AC V2. Это свидетельствует об исправности CF-E375AC V2.

Данные, отображающиеся на экране монитора, после использования команды Ping. Если ответ ping не

получен («Время запроса истекло»), то следует проверить соединительные кабели и IP-адреса компьютеров.

Если не все пакеты были приняты, это может свидетельствовать:

- о низком качестве кабеля;

- о неисправности коммутатора;

- о помехах в линии

МЕРЫ БЕЗОПАСНОСТИ И ПРАВИЛА ЭКСПЛУАТАЦИИ

Для исправной работы устройства необходимо соблюдать меры безопасности и правила эксплуатации:

Не погружайте устройство в воду.

Не допускайте детей к монтажу и использованию устройства.

CF-E375AC V2

Сотовые операторы

Интернет

провайдер

WAN

LAN

3G/4G 3G/4G 3G/4G

WANWAN

WAN

CF-AC50

WAN

AP AP APAPAP
