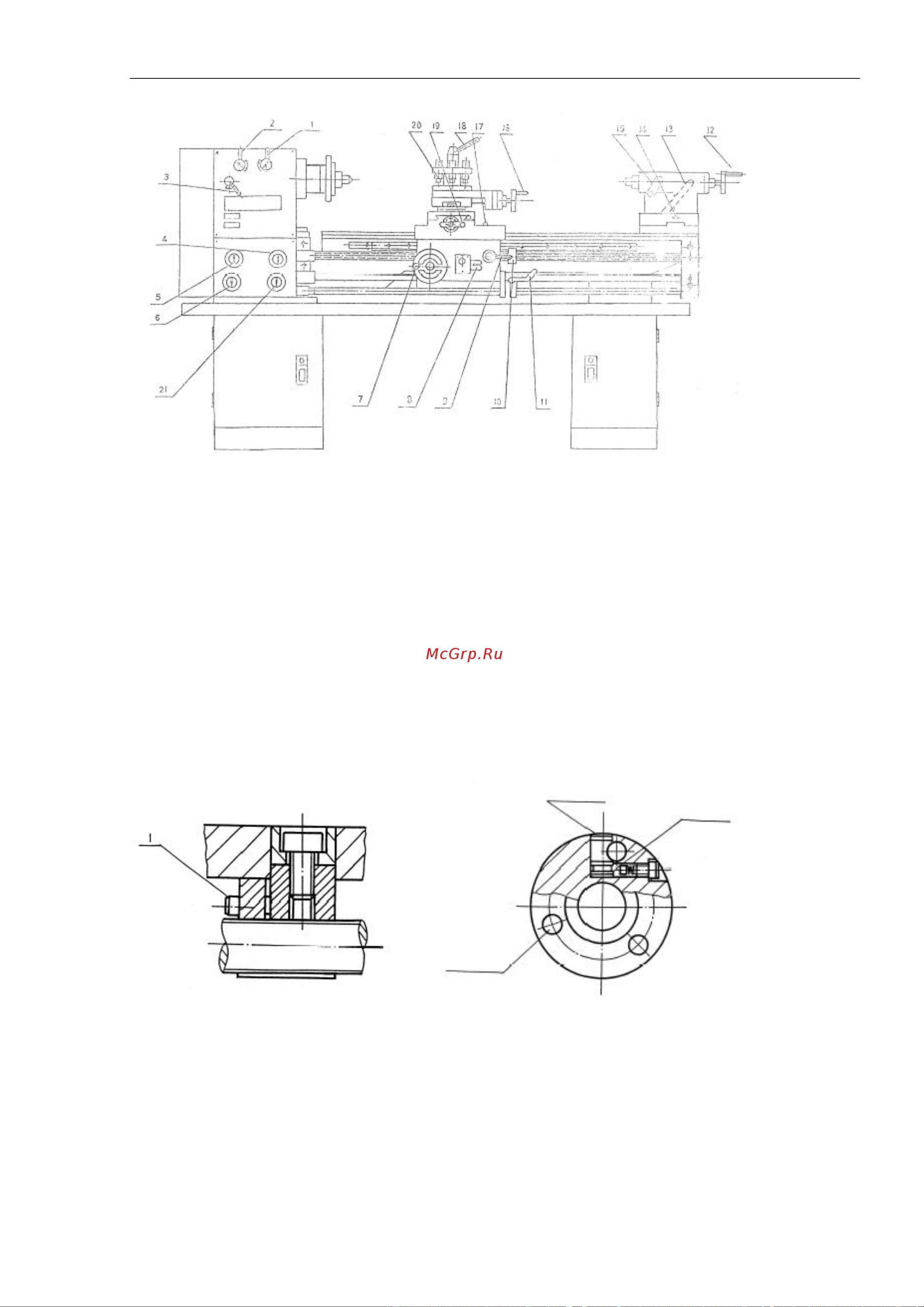

Рис. 6 Рычаги управления коробки питания типа III

Отрегулируйте зазор гайки на каретке (см. Рис. 7). Вращайте п. 1 на гайке для

перемещения седла и необходимого хода.

Способ крепежа патрона и защитной пластины указан на Рис. 8. Соединение шпинделя и

патрона или защитной пластины осуществляется с помощью замка с D-образными

кулачками. При монтаже поместите три вытяжных стержня патрона или защитной

пластины в три отверстия на лицевой части шпинделя, затем поверните три зубца с

помощью гаечного ключа с квадратной головкой. При повороте зубцов по часовой

стрелке патрон или защитная пластина будет зафиксирована, при повороте зубцов против

часовой стрелки до определенной точки, патрон или защитную пластину можно будет

отсоединить.

Рис. 7 Регулировка зазора горизонтальной

гайки подачи

Рис. 8 Структура замка патрона или

защитной пластины

Кулачковый замок

Шпилька

Отверстие
