Оптическая измерительная линейка с дифракционной решеткой УЦИ SINO SDS6-3V

(Указания по эксплуатации)

Процедура монтажа идентична процедуре монтажа оптической линейки с кожухом KA-

300C.

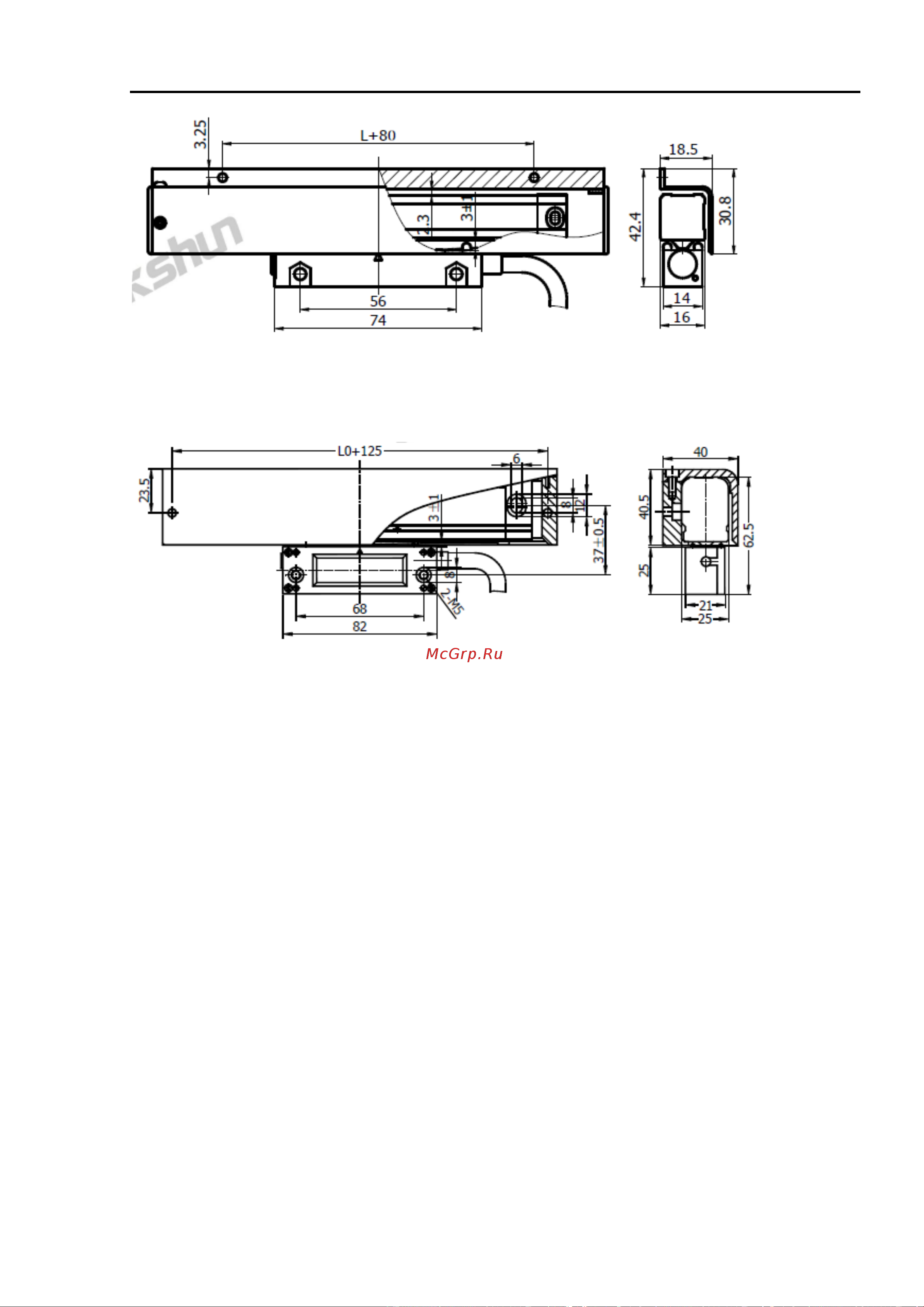

(3) Установка оптической линейки с кожухом KА-300В

a. Выбрать правильное монтажное положение

b. Выполнить разметку монтажной поверхности в соответствии с монтажным

размером армированной опорной пластины кожуха типа В. Выполнить монтажные

отверстия для винтов M4.

c. Прижать опорную пластину к монтажной поверхности. При помощи

измерительного прибора с круговой шкалой выполнить проверку параллельности

расположения армированной опорной пластины относительно направляющей

станка и отрегулировать до оптимальной величины (см. рис. 22).

d. Закрепить армированную опорную пластину на монтажной поверхности.

e. Установить оптическую линейку на армированную опорную пластину.

f. Отрегулировать крепежные винты считывающей головки таким образом, чтобы

они слегка касались установочной поверхности.

g. Выполнить отверстия под винты М4 таким образом, чтобы они соответствовали

монтажному отверстию считывающей головки.

h. Закрепить считывающую головку и снять соединительную планку.

i. Закрепить оптическую линейку на армированной опорной пластине.
