Оптическая измерительная линейка с дифракционной решеткой УЦИ SINO SDS6-3V

(Указания по эксплуатации)

1.11 Положение нулевой точки: одна на каждые 50 мм.

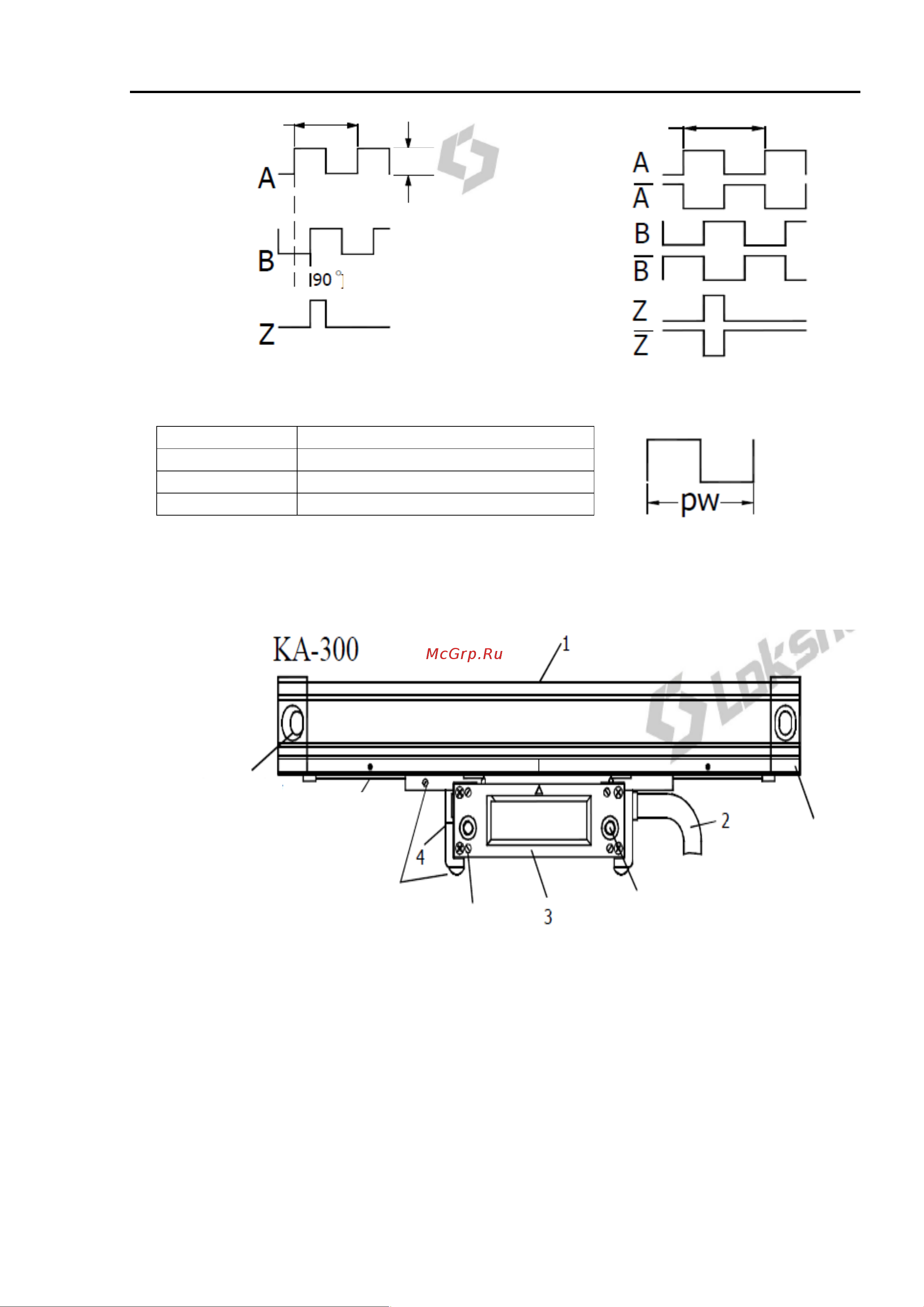

1.12 Цикл выходного импульсного сигнала оптической линейки (PW).

Разрешение

Эквивалент одного импульса (PW)

5 мкм

20 мкм

1 мкм

4 мкм

0,5 мкм

2 мкм

2. Составные части оптической линейки

Оптическая линейка состоит, главным образом, из корпуса линейки и считывающей

головки (см. рис. 1).

Цикл сигнала

Разность фаз

Цикл сигнала

Отверстие для монтажа

оптической линейки

Уплотнительная

прокладка

Крепежный винт

Регулировочный

винт

Отверстие для монтажа

считывающей головки

Торцевая крышка

оптической линейки
