РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Страница -65-

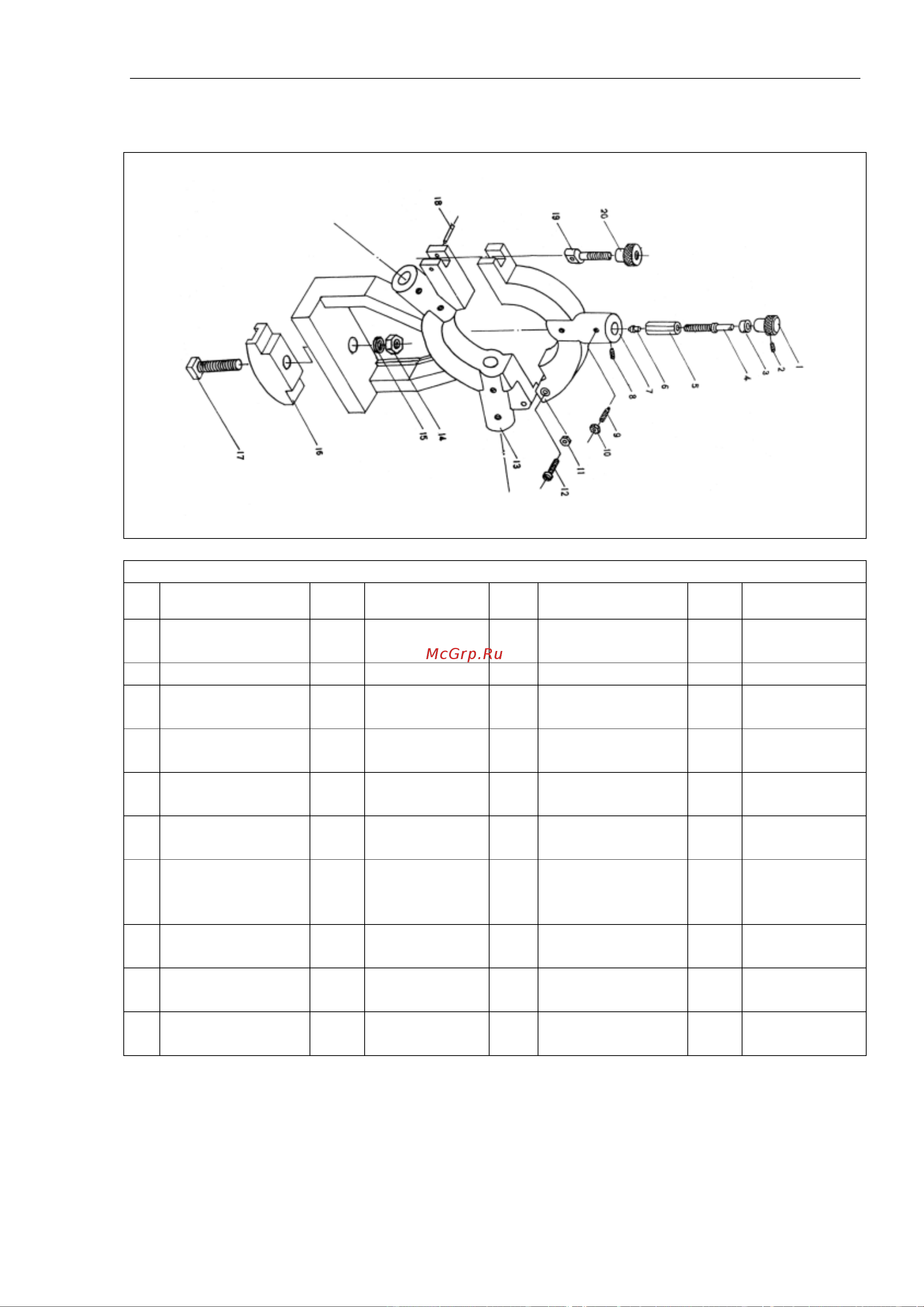

НЕПОДВИЖНЫЙ ЛЮНЕТ

НЕПОДВИЖНЫЙ ЛЮНЕТ

№

НАИМЕНОВАНИЕ

КОЛ-

ВО

ПРИМЕЧАНИЕ

№

НАИМЕНОВАНИЕ

КОЛ-

ВО

ПРИМЕЧАНИЕ

1

Вращаемая

кнопка

3

8205

11

Шестиугольная

винтовая гайка

1

M6

2

Винт

3

M6x8

12

Винт

1

M6x25

3

Манжет

3

8207

13

Корпус

основания

1

8201

4

Прижимной

рычаг

3

8206

14

Шестиугольная

винтовая гайка

1

M12

5

Прижимная

манжета

3

8208

15

Шайба

1

12

6

Прижимное

основание

3

8209

16

Прижимная

пластина

1

6020

7

Верхняя часть

1

8202

17

Бол с

квадратной

головкой

1

M12x60

8

Винт

3

М6х10

18

Пружина

Штифт

1

4x25

9

Винт

3

M6x16

19

Стопорный

рычаг

1

8203

10

Шестиугольная

винтовая гайка

3

M6

20

Стопорная

винтовая гайка

1

8204
