2) Подача и шаг. Для обеспечения различных скоростей подачи и шага в основном используется

коробка передач и зубчатые колеса коробки передач. В соответствии с таблицей зубчатых колес с

помощью разных зубчатых колес и рукояток 04-07 можно получить 40 скоростей подачи, более 30

метрических и дюймовых шагов резьбы, а также 20 шагов модульной резьбы. Примечание: при

изменении положения рукояток сначала следует остановить шпиндель.

3) Крестовый суппорт

Чтобы переместить суппорт влево или вправо,

вращайте маховичок 08. Для перемещения

резцедержателя вперед или назад вращайте

маховичок 08. Ослабьте гайку 20, чтобы изменить

угол вращения верхних салазок. Затяните гайку

20, вращайте маховичок 18, чтобы переместить

верхние салазки и обеспечить требования к

обработке под углом.

Измените положение маховичка 9, чтобы

активировать автоматическую подачу.

Верхнее положение – продольное движение

суппорта

Нижнее положение – горизонтальное движение

резцедержателя

Среднее положение – остановка нарезки резьбы

вручную посредством полугайки.

4) Указатель резьбы 11

Если винт повернулся на одну окружность,

заготовка должна повернуться на целое число

оборотов и зубцы должны оставаться в том же

положении. Если значение не равно целому, зубцы

неправильные. Можно изменить направление

движения или резьбоуказателя. См. Рис. 7 и

расшифровку кодов в таблице 4.

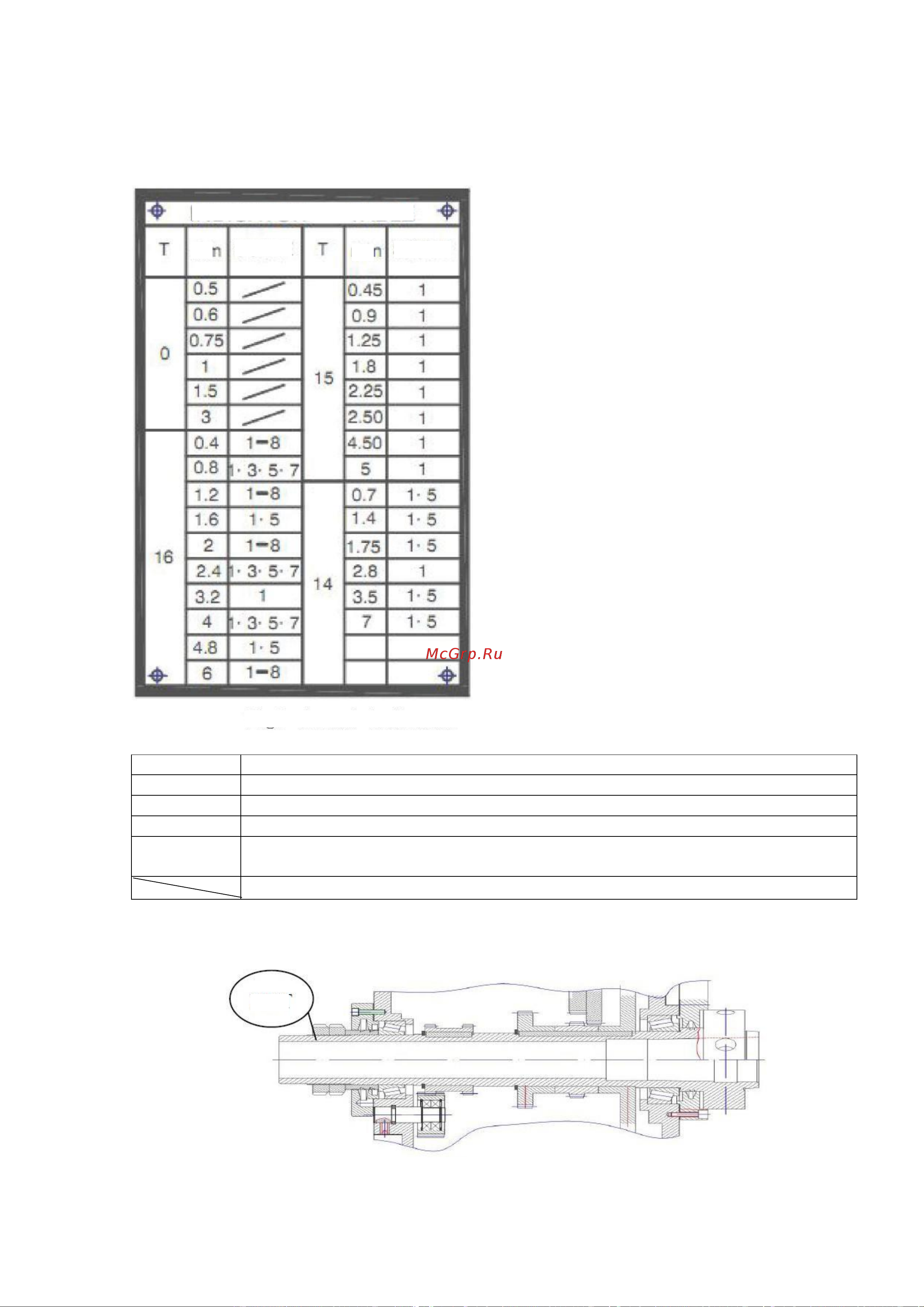

Таблица 4

Код

Значение

1 8

Выравнивание по любой разметочной линии, нажмите полугайку, зубцы вправо

Выравнивание по разметочной линии 1, нажмите полугайку, зубцы вправо

1.5

Выравнивание по разметочной линии 1 или 5, нажмите полугайку, зубцы вправо

1.3. 5.7

Выравнивание по разметочной линии 1, 3, 5 или 7, нажмите полугайку, зубцы

вправо

Указатель резьбы не требуется, нажмите полугайку в любом месте, зубцы вправо

Регулировка

1) Регулировка зазора шпинделя. См. Рис. 8 (см. ниже и стр. 16)

Таблица резьбы

мм

Код

мм

Код

Рис. 7 Указатель резьбы

Гайка
