Высвободите рычаг зажима резцедержателя (36), затем резцедержатель можно повернуть против

часовой стрелки и зафиксировать его. Чтобы зафиксировать фартук, просто отвинтите

установочный винт суппорта (20). Если между поперечными салазками и крестовым суппортом

имеется люфт, отвинтите установочные винты с обоих концов пластины с уклоном.

РАБОТА С АВТОМАТИЧЕСКОЙ ПОДАЧЕЙ

1. Чтобы выбрать направление подачи, переместите рычаг перемещения вперед/назад (4) на

передней бабке.

2. Выберите нужную скорость подачи, переместив рычаг изменения скорости подачи

коробки передач.

3. Чтобы перейти к нарезке резьбы, нажмите вниз рычаг полу-гайки (18).

4. Если инструмент необходимо подать в поперечном направлении, нажмите вниз рычаг

выбора продольной подачи (19).

5. Если необходимо подавать в продольном направлении, нажмите вниз рычаг выбора

поперечной подачи (19).

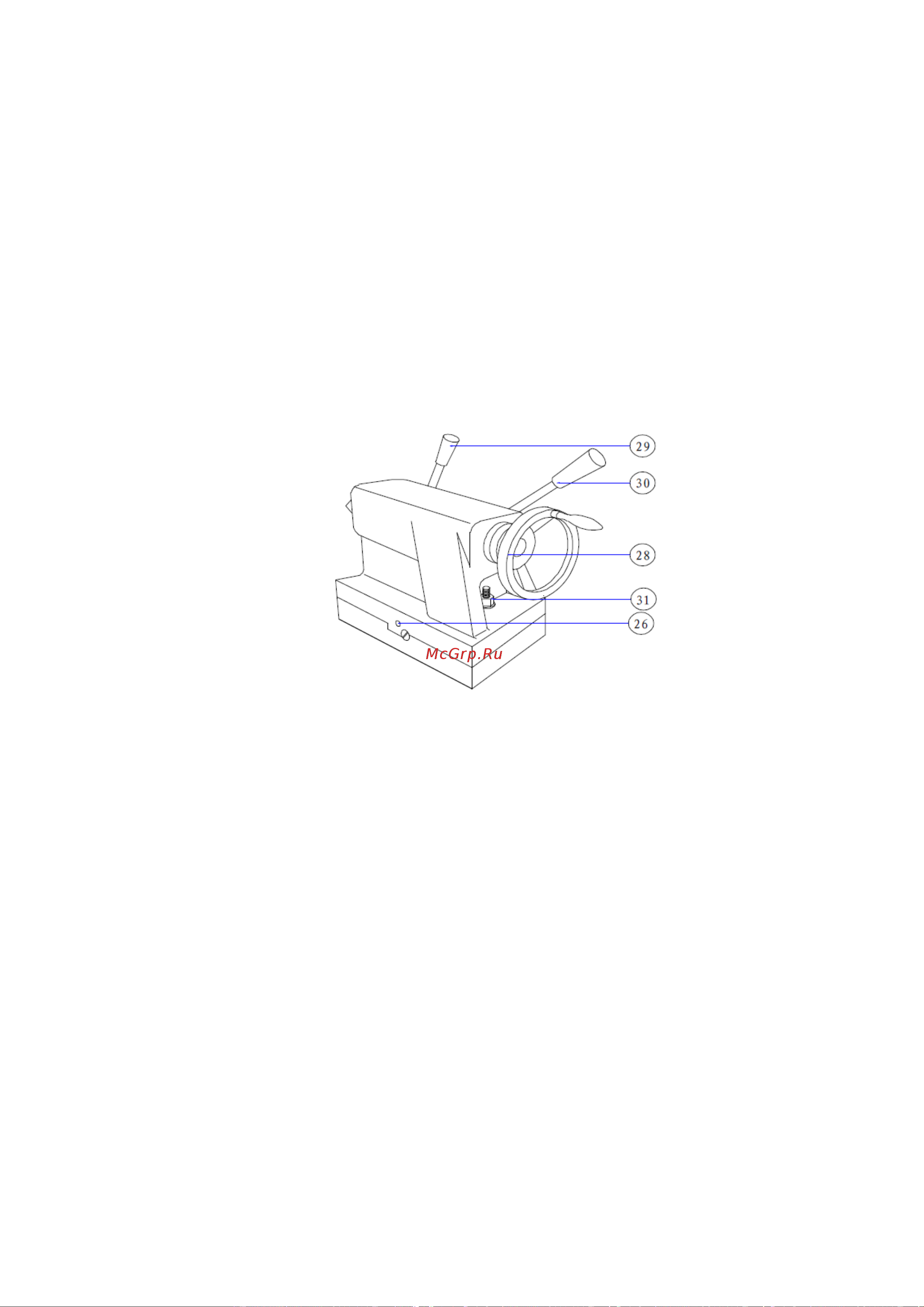

РАБОТА С ЗАДНЕЙ БАБКОЙ

1. Цена деления шкалы маховичка задней бабки равна 0,025 мм. При повороте маховичка

задней бабки (28) на один оборот по часовой стрелке пиноль задней бабки подается на 2,5

мм. При вращении против часовой стрелки пиноль отводится, а при достижении центра

автоматически высвобождается.

2. Если переместить рычаг блокировки шпинделя задней бабки (30) вперед, можно

зафиксировать шпиндель задней бабки. Если нужно зафиксировать заднюю бабку на

станине токарного станка, нужно просто толкнуть рычаг блокировки задней бабки (29)

вперед до гайки (31).

3. Чтобы центровать заднюю бабку, ослабьте регулировочный винт (26) задней бабки, затем

отрегулируйте другую сторону. После регулировки затяните винты с обеих сторон.

НАРЕЗКА РЕЗЬБЫ

ПРИВОД

Переместите рычаг перемещения вперед/назад (4) вправо. (24) вернется на левую сторону. Если

переместить рычаг в положение «N», не будет вращаться.

НАРЕЗКА РЕЗЬБЫ

1. Чтобы нарезать указанную резьбу, поместите рычаги (5), (6), (7), (8) в положения,

указанные в таблице резьбы.

2. Включите питание и вручную переместите рукоятку.

3. Чтобы начать нарезку резьбы, нажмите вниз рычаг полу-гайки (18).
