4.4 Регулировка частоты вращения шпинделя

Модель WL-300/535 имеет пять скоростей. Смена частоты

вращения достигается посредством переброски ремня. Для этого

ослабьте натяжение приводного ремня, разблокировав

фиксатор G (рис. 11), и поднимите рукоятку натяжения ремня F.

Для доступа к шкиву шпинделя откройте заднюю панель B

(рис. 13), приподняв, повернув и зафиксировав её ручкой А.

Затем, для доступа к шкиву электродвигателя, откройте

аналогичным образом боковую панель Е (рис. 14)

и зафиксируйте ее ручкой D. Наденьте приводной ремень на

необходимую ступень шкивов шпинделя и двигателя (рис. 10).

После чего закройте боковую и заднюю панели, натяните

ремень с помощью рукоятки F (рис. 12) и зафиксируйте ее

положение ручкой G. Поднимая ручку F, вы уменьшаете

натяжение ремня, опуская – увеличиваете. Натяжение ремня

правильное, если при легком нажатии по середине, отклонение

составит не более 10 мм. Регулируйте натяжение до достижения

необходимого результата.

Модель WL-300/535VS имеет три диапазона скоростей

с плавной регулировкой оборотов внутри диапазона (рис. 10).

Для регулировки скорости внутри диапазона воспользуйтесь

ручкой A (рис. 11). Вращая ее по часовой стрелке, скорость

увеличивается, против – уменьшается. При этом на табло В

отображается число оборотов шпинделя.

Для смены диапазона скоростей – ослабьте натяжение ремня

с помощью рукоятки С фиксатора D.

Для доступа к шкиву шпинделя откройте заднюю панель B

(рис. 13), приподняв, повернув и зафиксировав её ручкой А.

Затем, для доступа к шкиву электродвигателя, откройте

аналогичным образом боковую панель Е (рис. 14)

и зафиксируйте ее ручкой D.

Наденьте приводной ремень на необходимую ступень шкивов

шпинделя и двигателя (рис. 10). После чего закройте боковую

и заднюю панели, натяните ремень с помощью рукоятки С

(рис. 11) и зафиксируйте ее положение ручкой D. Поднимая

ручку C, вы уменьшаете натяжение ремня, опуская –

увеличиваете.

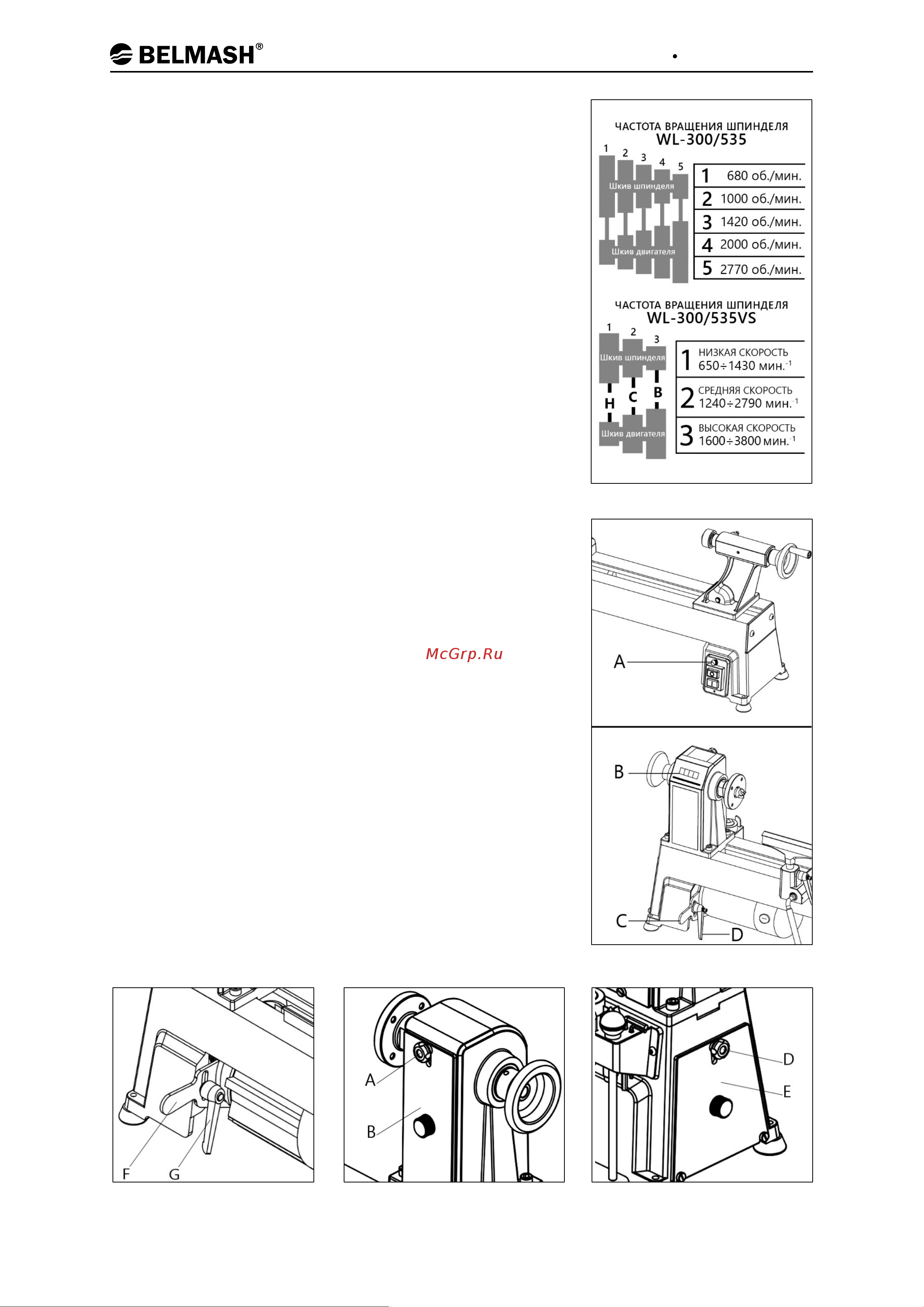

Рисунок 12. Рисунок 13. Рисунок 14.

Рисунок 11.

Рисунок 10.
