1.5 Станок поставляется в продажу в следующей комплектации*:

Станок в сборе с двигателем, задней

бабкой и блоком управления

Планшайба (Ду 150мм) 1

Штатив подручника/ Подручник 1/ 1

Центр передней бабки/ Центр задней бабки 1/ 1

Ключ рожковый/ Ключ шестигранный 1/ 2

Рукоятка фиксации шпинделя/ Рукоятка фиксации 1/ 2

Комплект крепежа 1

Руководство по эксплуатации/ Упаковка 1/ 1

* в зависимости от поставки, комплектация может меняться.

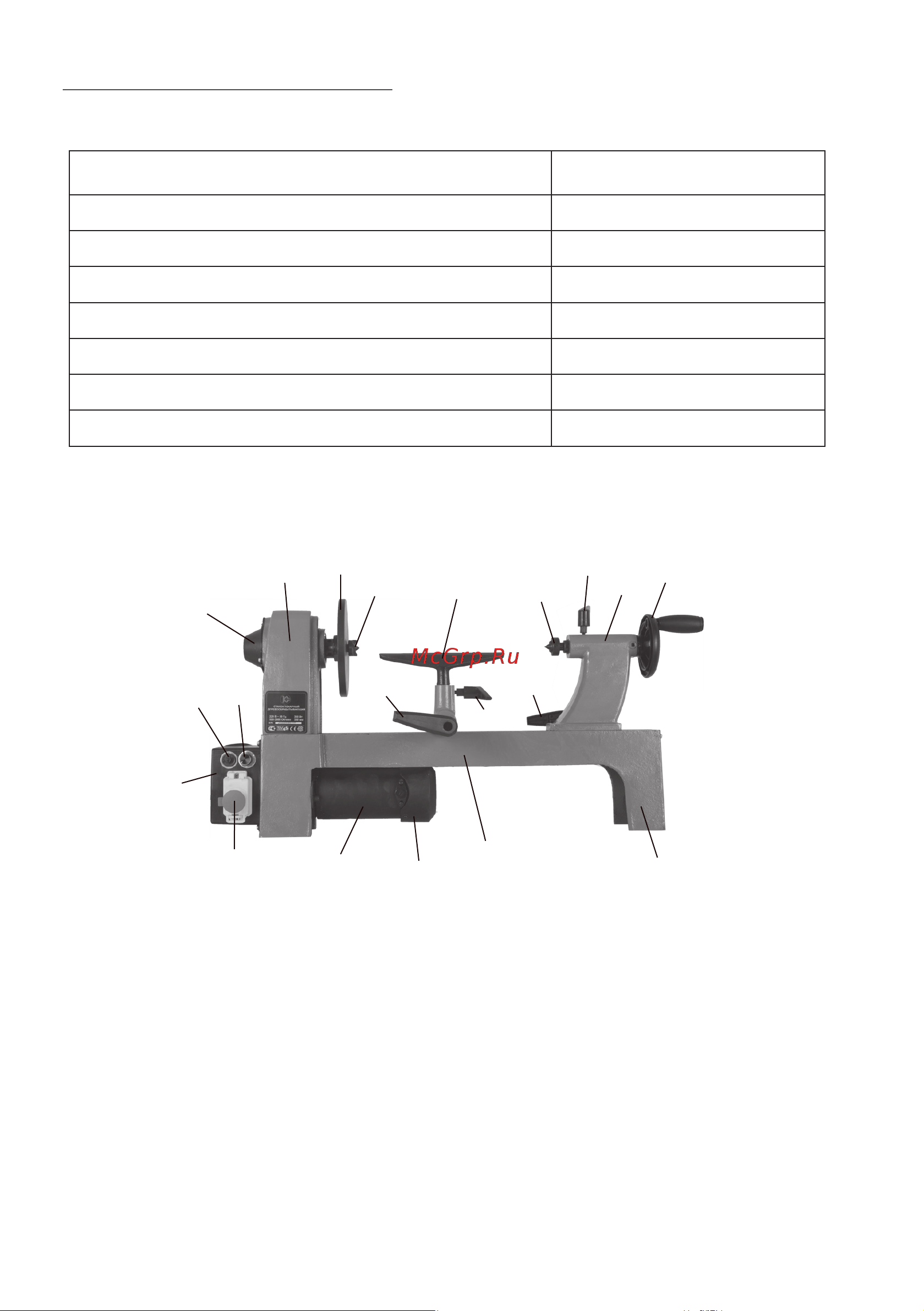

1.6 Общий вид станка представлен на рис.1

рис. 1

5 9

1 – двигатель; 2 – станина; 3 – корпус передней бабки; 4 – задняя бабка;

5 – центр передней бабки; 6 - центр задней бабки; 7 – ножки станины;

8 – планшайба; 9 – подручник; 10 – выключатель – магнитный пускатель с кнопкой

аварийного отключения; 11 – ручка потенциометра – регулятор оборотов;

12 – автомат защиты SCP-3A; 13 – рукоятка фиксации задней бабки;

14 – рукоятка фиксации пиноли; 15 – крышка щёткодержателя; 16 – блок управления;

17 – рукоятка фиксации штатива подручника; 18 – рукоятка фиксации подручника;

19 – маховик подачи пиноли; 20 – крышка корпуса передней бабки.
