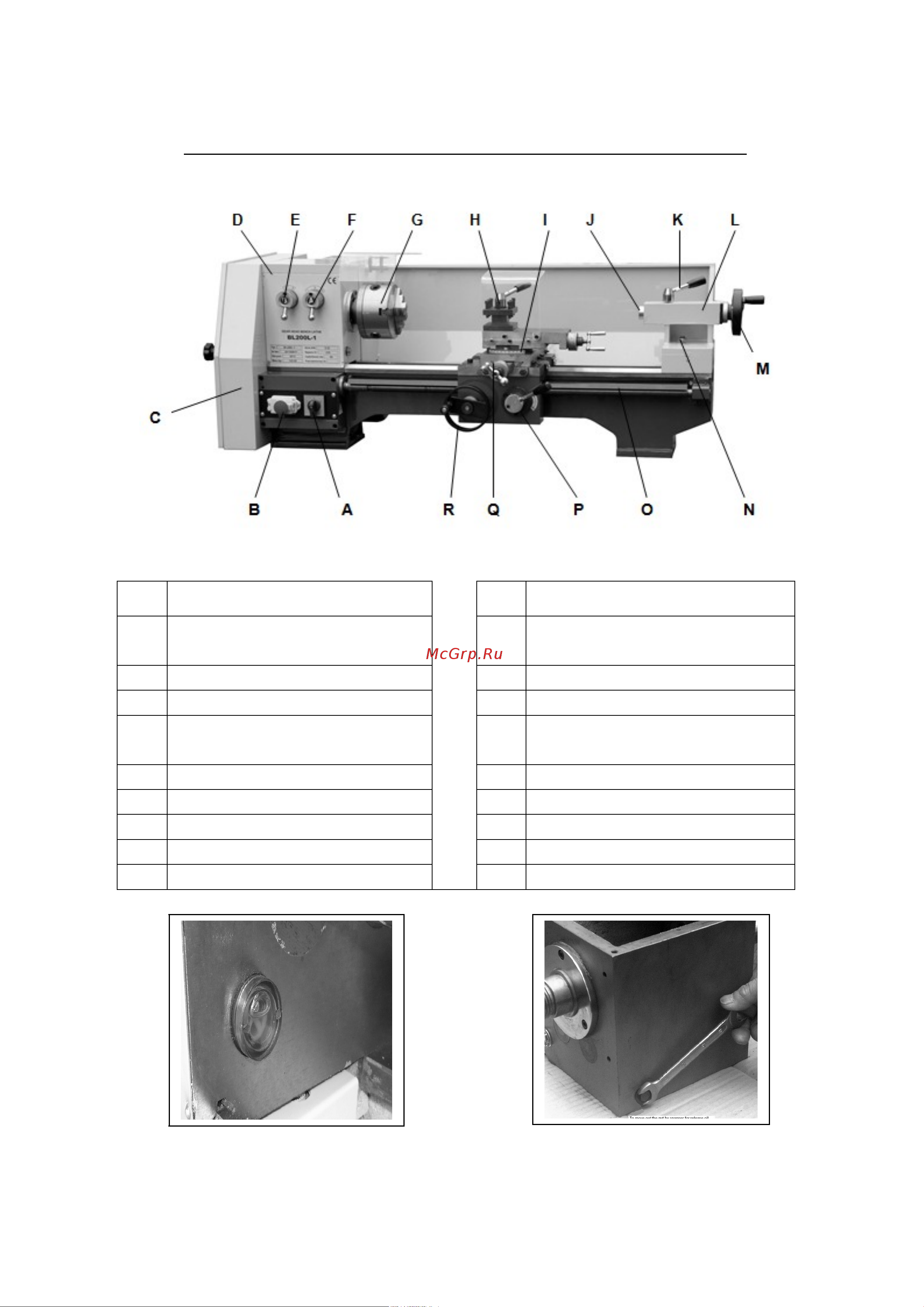

Иллюстрация станка и описание основных деталей

Поз.

Наименование

Поз.

Наименование

Переключатель «вперед-стоп-

реверс»

J Пиноль задней бабки

B Аварийный выключатель K Рычаг фиксации задней бабки

C Коробка передач L Задняя бабка

Шпиндельная бабка с коробкой

скоростей

M Маховичок задней бабки

E Контроль скорости A N Зажимная гайка задней бабки

F Контроль скорости B O Ходовой винт

G 3-кулачковый зажимной патрон P Рычаг контргайки

H Резцедержатель Q Рукоятка поперечных салазок

I Резцовые салазки R Маховичок суппорта

Смотровое стекло масла Пробка для слива масла
