УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Толщиномер состоит из скобы (корпуса) и измерительного механизма. В верхней части

толщиномера расположен измерительный механизм - измерительная головка часового типа (4). К

подвижному измерительному стержню прикреплен металлический измерительный наконечник (3).

Для установки измерительного стержня отсчетного устройства в рабочее положение и в нерабочее

положение у толщиномера имеется арретир, который блокирует или разрешает измерение. Замер

производится путем ручного нажатия и отпускания арриетира (5).

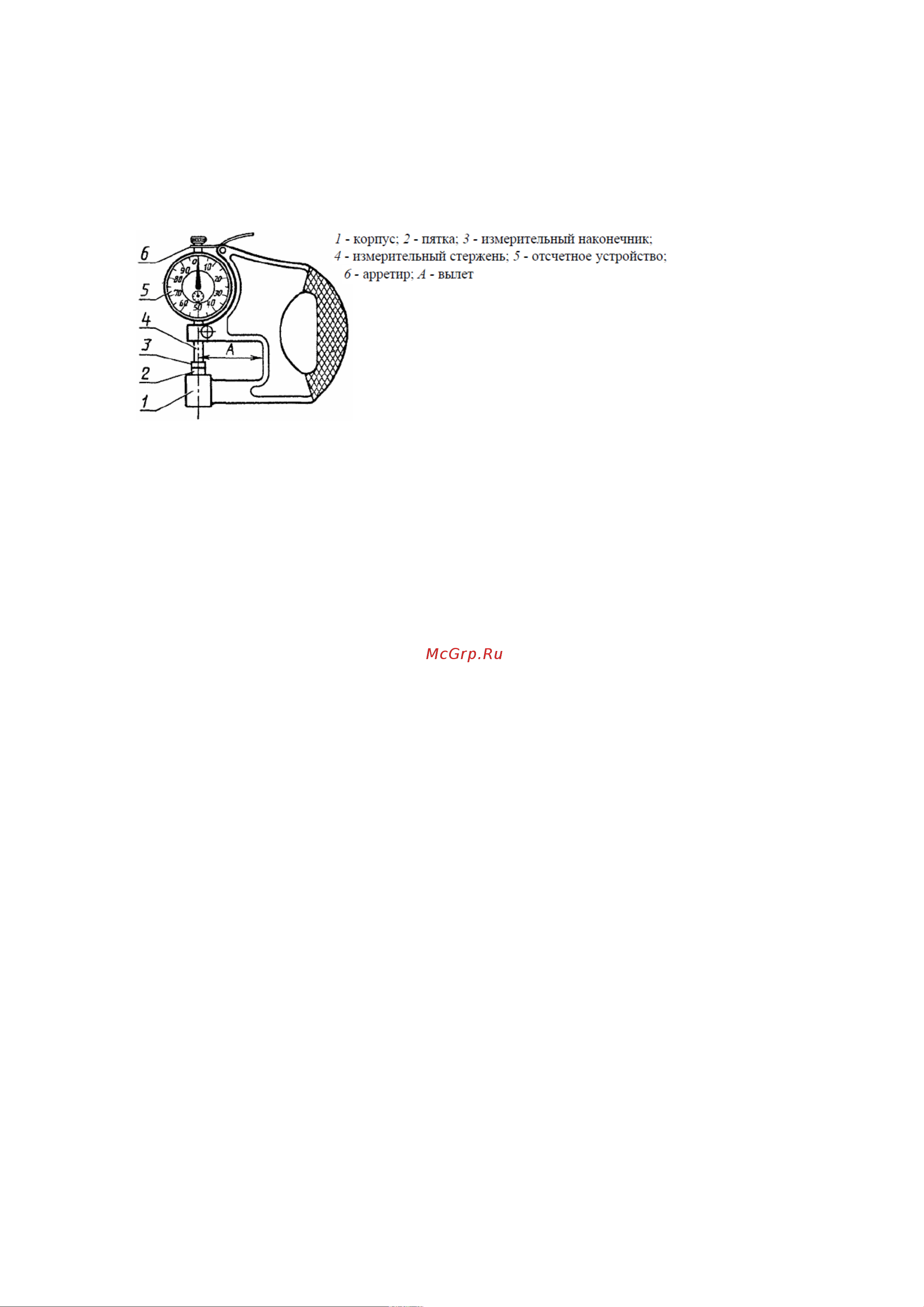

Рис. 1.

Измеряемый материал вводится между измерительным наконечником (3) и пяткой (2). Положение

измерительного стержня сопряженного с измерительным наконечником определяется толщиной

материала между неподвижным стержнем и наконечником (рис.1.).

Отсчет показаний производится по индикатору часового типа: по основной и вспомогательной

шкалам.

Глубина измерений зависит от вылета измерительной скобы (А).

ПОДГОТОВКА К РАБОТЕ

Ознакомиться перед началом работы с паспортом на толщиномер.

Протереть толщиномер, удалить смазку ветошью, смоченной в обезжиривающем растворе

(особенно тщательно с измерительных поверхностей), насухо протереть тканью.

Проверить установку на ноль на индикаторе. При необходимости привести к нулевому показателю.
