RU 7

устройство для измерения толщины слоя BB20

Режим калибровки

1. Нажмите красную кнопку(9), чтобы перейти в меню.

2. Выберите пункт меню Calibration, а затем Enable.

ð Вы автоматически вернетесь в пункт Calibration.

3. Нажмите синюю кнопку(2), чтобы вернуться на

стартовый экран. Там проводится калибровка.

ð На дисплее появляются следующие индикации:

• cal zero: Нет одноточечной или двухточечной

калибровки.

• cal 1 – 2: Имеется одноточечная или двухточечная

калибровка.

• zero y: Имеется калибровка нулевой точки.

Информация

Учитывайте то, что речь идет о прецизионном

измерительном устройстве, с помощью которого

можно определять толщину покрытия уже в

диапазоне нескольких микрометров (1 мкм

соответствует одной тысячной миллиметра).

Поверхность большинства объектов никогда не

бывает абсолютно ровной и равномерной, даже

если для человеческого глаза это так выглядит.

При рассмотрении под микроскопом даже самая

гладкая поверхность похожа на горно-долинный

ландшафт. Поэтому уже небольшие царапины,

усадочные раковины или загрязнения могут

отрицательно повлиять на ожидаемый результат

измерения, т.к. они в большей или меньшей

степени также измеряются измерительным

устройством. Это не влияет на точность устройства.

Но не ожидаемые отклонения в несколько

микрометров даже после калибровки всегда

необходимо рассматривать в связи с этим

обстоятельством.

Поэтому как можно бережнее обращайтесь с

прилагаемыми калибровочными

приспособлениями, чтобы в максимальной степени

предотвратить образование царапин и загрязнений

на их поверхности.

Калибровка нулевой точки

ü Вам нужен образец без покрытия.

1. Установите датчик на образец без покрытия. В

отношении материала, формы и качества поверхности

калибровочный образец должен быть идентичным

образцу изделия.

ð На дисплее появляется следующее сообщение:

<x.x μm>

2. Отнимите датчик и держите его на расстоянии не

менее 10 см от образца.

3. Нажмите кнопку нуля(4) примерно на 2с.

ð На дисплее появляется следующий результат:

<0.0 μm>

CAL1

ZeroY

ð Калибровка завершена.

Одноточечная калибровка

Эта калибровка подходит для высокоточных измерений,

например, для тонких покрытий.

ü Вам нужна калибровочная фольга, один образец с

покрытием и один образец без покрытия.

1. Активируйте режим калибровки, как описано выше.

2. Проведите калибровку нулевой точки.

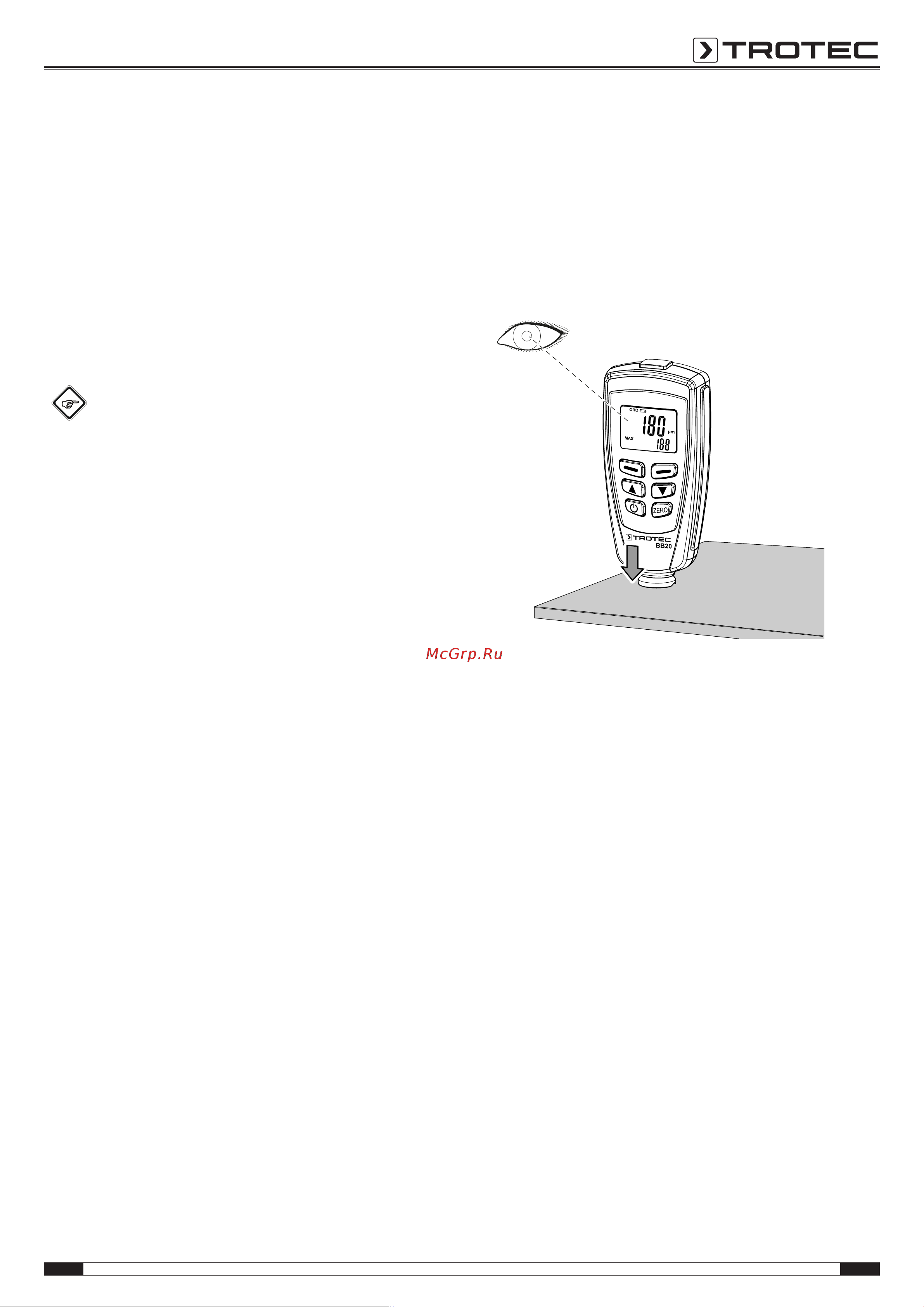

3. Положите калибровочную фольгу на образец без

покрытия.

4. Установите датчик.

ð Проводится измерение.

5. Отнимите датчик.

6. С помощью кнопки "Вниз"(3) или кнопки "Вверх"(8)

настройте нужную толщину фольги. Толщина фольги

должна быть примерно такой, как предполагаемая

толщина покрытия.

7. Повторите этот шаг несколько раз.

8. Затем проведите измерение на другом образце с

покрытием.
