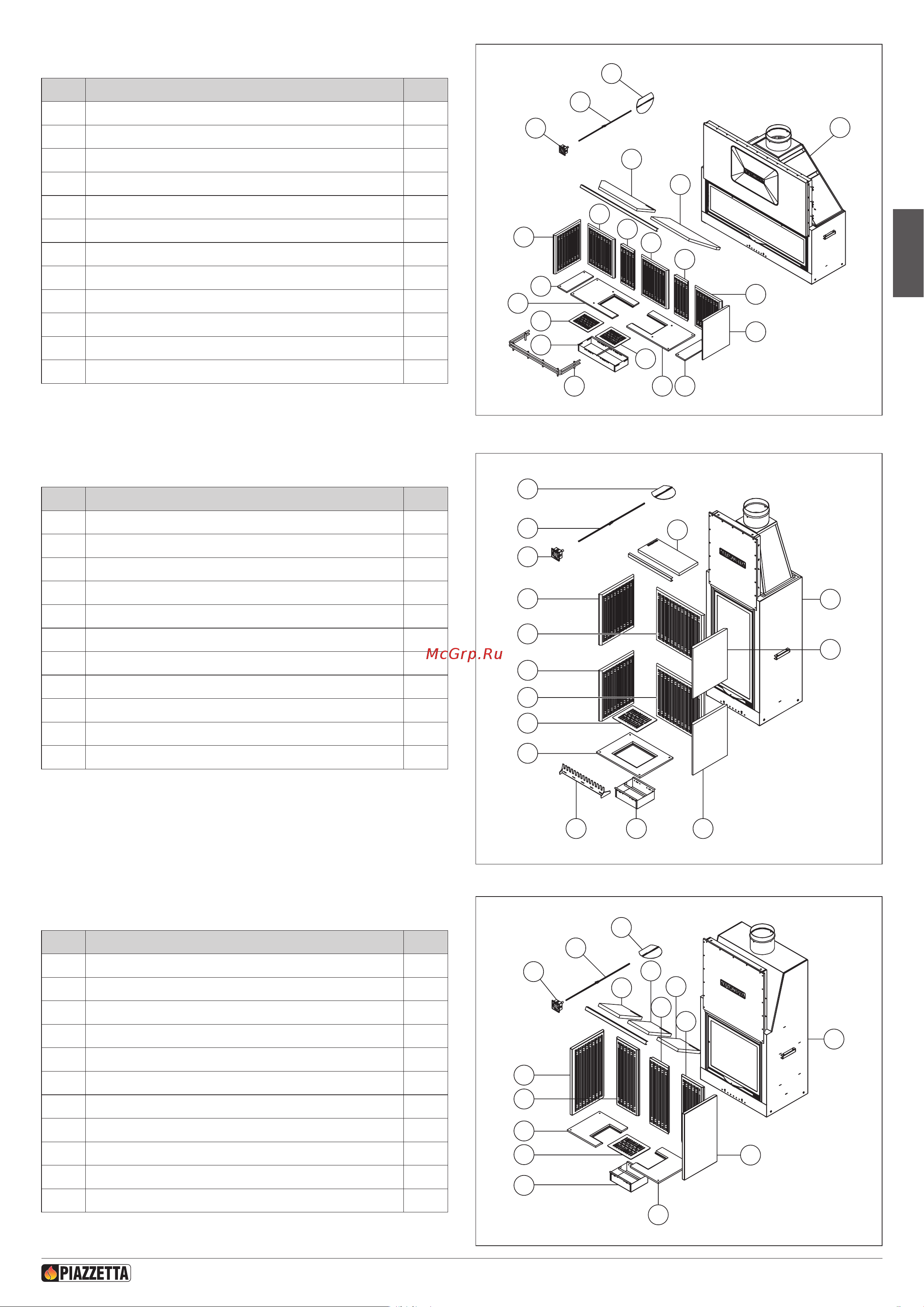

Модель MA 265 SL

8

9

10

11

11

1

5

3

6

7

12

6

2 3

5

5

4

5

4

5

2

Рис. 32

No Описание Кол-во

1

Эмалированная топка MA 265 SL

1

2

Колосник

2

3

Боковой колосник

2

4

Задняя панель из Aluker 226x550

2

5

Боковая панель из Aluker 381x550

5

6

Решетка колосника

2

7

Зольник

1

8

Клапан шиберной заслонки

1

9

Составная штанга заслонки

1

10

Регулятор шиберной заслонки

1

11

Дефлектор Skamolex 720x300

2

12

Упор для дров

1

Модель MA 266 SL

7

8

9

4

4

5

2

11 6 4

4

1

10

3

3

Рис. 33

No Описание

Кол-во

1

Эмалированная топка MA 266 SL

1

2

Колосник

1

3 Задняя панель из Aluker 533x490 2

4 Боковая панель из Aluker 385x490 4

5

Решетка колосника

1

6

Зольник

1

7

Клапан шиберной заслонки

1

8

Составная штанга заслонки

1

9

Регулятор шиберной заслонки

1

10

Дефлектор Skamolex 460x210

1

11

Упор для дров

1

Модель MA 267 SL

5

10

9

8

11

11

3

11

4

4

2

6

7

2

5

1

Рис. 34

No Описание

Кол-во

1

Эмалированная топка MA 267 SL

1

2

Колосник

2

3

Задняя панель из Aluker 215x665

1

4

Задняя боковая панель из Aluker 256x665

2

5

Передняя боковая панель из Aluker 381x665

2

6

Решетка колосника

1

7

Зольник

1

8

Клапан шиберной заслонки

1

9

Составная штанга заслонки

1

10

Регулятор шиберной заслонки

1

11

Дефлектор Skamolex 300x240

3
