a Минимальное расстояние (F) до термочувствительных

строительных элементов или воспламеняемых

материалов должно соблюдаться по всей длине

дымовой трубы (например, облицовка, стены, балки

или деревянные потолки и т.д.), при этом, если труба

проходит через стену или потолок, должны

применяться определенные методы установки.

a Для обеспечения безопасности там, где есть риск

случайного контакта с дымовой трубой, внешняя

поверхность должна быть достаточно защищена в

соответствии с нормами и инструкциями,

предоставленными производителем дымохода.

DT2034651-0

SP3

SP2

SP4

B B

3 3

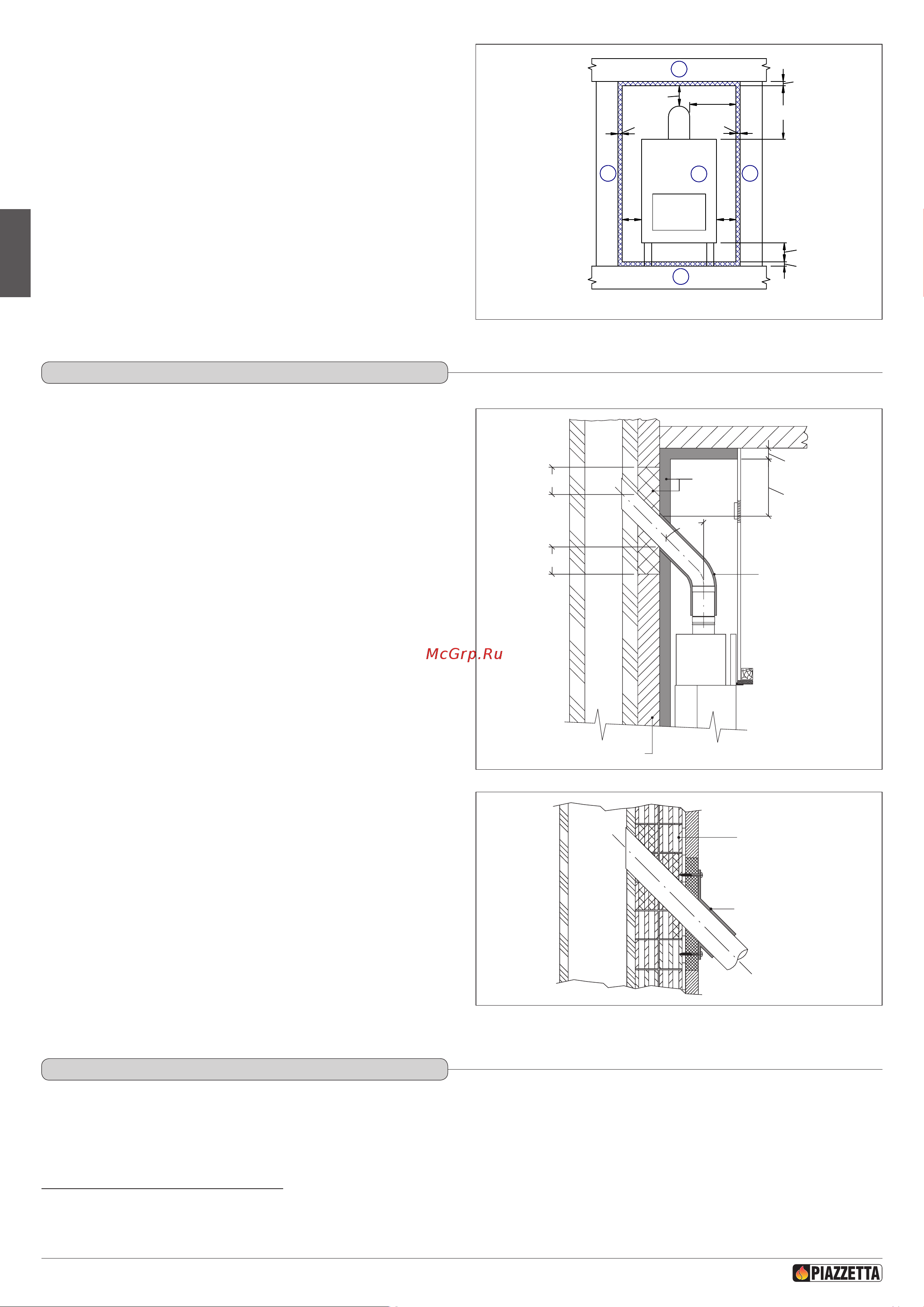

Рис. 19

Соединение с дымоходом должно быть выполнено из труб

максимально короткой длины, без сужений или

ограничений, максимальный угол наклона - 45°.

d Нельзя использовать гибкие металлические или

асбестоцементные трубы .

Трубы, а также изгибы или колена должны соответствовать

существующим нормам.

ПРЕДУПРЕЖДЕНИЯ О ВОСПЛАМЕНЯЕМЫХ

МАТЕРИАЛАХ СТЕН ИЛИ ПОТОЛКА:

Если соединение проходит через элементы или стены из

термочувствительных воспламеняемых материалов,

оберните трубу изоляцией, толщиной слоя не менее 22 см.

(Рис. 20)

Когда вы просверлите отверстие в стене для проведения

трубы к дымоходу К, воздушные промежутки следует

заполнить невоспламеняемыми эластичными материалами

с пониженной теплопроводностью (например, из легкого

бетона). (Рис. 21)

Проверьте, чтобы соединение с дымоходом было

непроницаемым для газа/дыма, поскольку прибор работает

в вакууме.

a Рекомендуется изолировать соединительные трубы

материалами с характеристиками, указанными в

разделе “ПОДХОДЯЩИЕ ТЕРМОИЗОЛИРУЮЩИЕ

МАТЕРИАЛЫ”.

Проверьте, чтобы труба не проходила слишком далеко в

дымоход, препятствуя таким образом, прохождению дыма и

газов через трубу.

DT2011907-00

1.10 СОЕДИНЕНИЕ С ДЫМОХОДОМ

45°

ДЫМОХОД

Изолирующий

материал

Воспламеняемая стена

Изолирующий

материал

20 см

8 см

ДЫМОХОД

Промежутки

Выступ для

настенного соединителя

Рис. 20

Рис. 21

Облицовка топки или стены рядом с ней должны быть устойчивыми, независимо от своих материалов, и ни при каких

обстоятельствах не должны вступать в контакт с топкой. Кроме того, облицовка должна быть выполнена из невоспламеняемых

материалов в соответствии с нормами. Данные для облицовок Gruppo Piazzetta S.p.A. указаны в инструкции к изделию.

ПРОВЕРКА И ПЕРВЫЙ РОЗЖИГ.

На промежуточной стадии у топок и приборов, требующих использования кирпичной кладки или цементирующих

связывающих веществ при сборке или облицовке, может быть проведена только визуальная проверка. В этом случае работу

всей системы следует проверить после завершения строительных работ, непосредственно связанных с проверкой “ПЕРВОГО

РОЗЖИГА”, следуя инструкциям в брошюре.

DT2011913-00

1.11 ОБЛИЦОВКА СТЕНЫ

H072144UK0 / DT2002732 – 01

Русский

DT2030269-01

DT2030270-00
