1.4 Общий вид

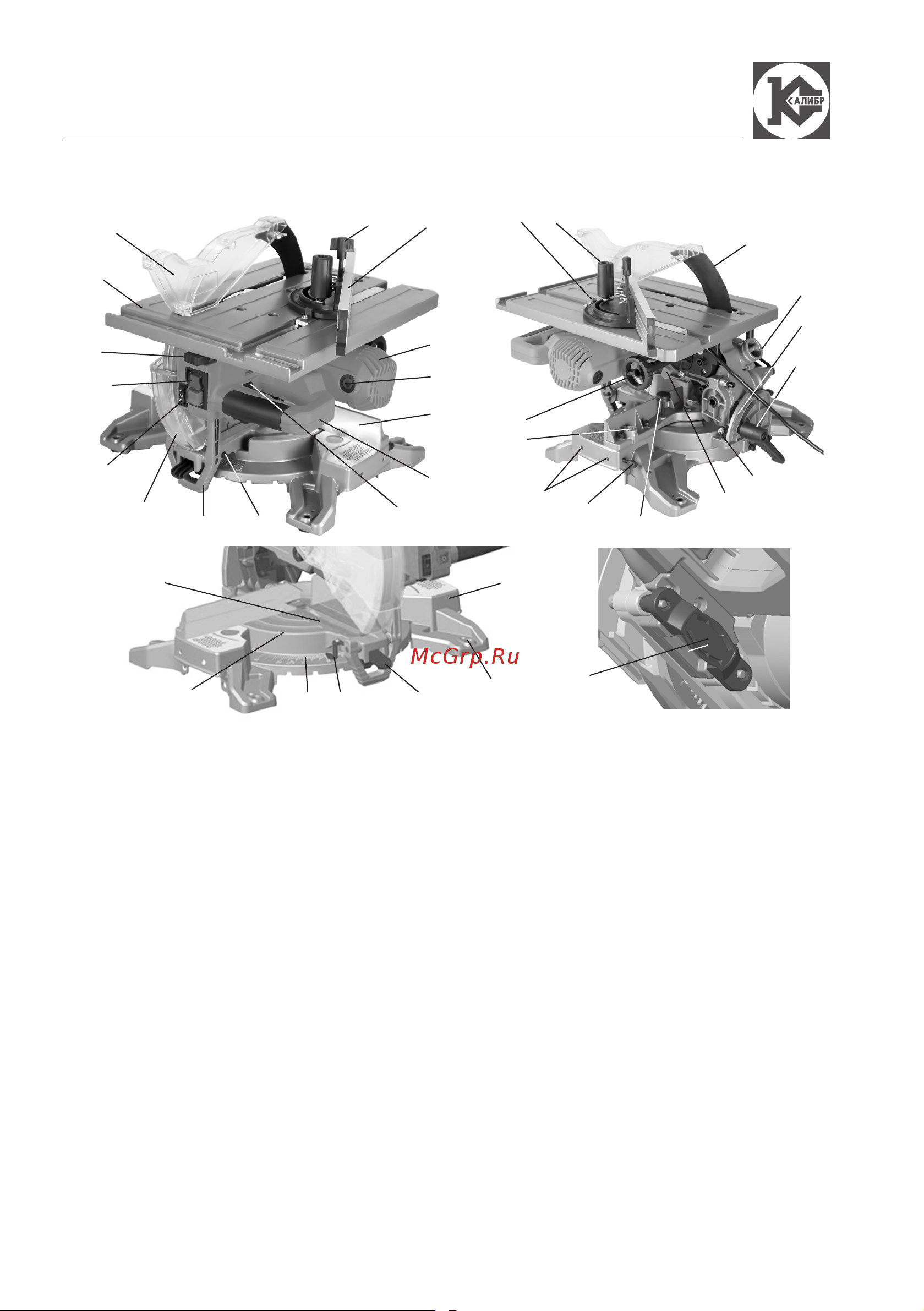

Общий вид пилы представлен на рисунке 1.

1 – стол рабочий (циркулярный); 2- защитный кожух верхний; 3 – нож расклинивающий;

4 – винт крепления планки; 5 – планка направляющая (упор параллельный) с

транспортиром; 6 – стрелка-указатель транспортира; 7 – рукоятка фиксации угла

поворота транспортира; 8 – патрубок установки пылесборника; 9 – шкала угла наклона

режущего блока; 10 – рукоятка фиксации угла наклона; 11 - рычаг блокировки; 12 –

маховик перемещения режущего блока; 13 - винт фиксации опоры дополнительной;

14 – отверстия установки опоры дополнительной; 15 – рычаг фиксации угла

поворотного стола; 16 – стрелка-указатель угла поворота; 17 - шкала угла поворота

стола; 18 – стол поворотный торцевания; 19 – вставка поворотного стола; 20 – крышка

щёткодержателя; 21 - упор параллельный торцевания; 22 – отверстие установки

струбцины; 23 – рукоятка управления; 24 – клавиша выключателя (режим торцевания);

25 – штифт-фиксатор режущего блока в режиме распиловочного станка; 26 – скоба

фиксации режущего блока в режиме распиловочного станка (настольной пилы); 27 –

кожух защитный диска (подвижный); 28 – переключатель положения режущего блока;

29 – выключатель (магнитный пускатель) в режиме настольной пилы; 30 – корпус

двигателя; 31 – основание; 32 – крепёжные отверстия; 33 – стрелка-указатель угла

наклона; 34 – винт блокировки поворотного стола; 35 – кнопка фиксации защитного

кожуха; 36 - фиксатор положения режущего блока

рис.1
