1 – струбцина

2 – вертикальный зажимной винт струбцины

3 – винт фиксации струбцины на вертикальной стойке

4 – винт фиксации поворотного стола

5 – рычаг блокировки подвижного защитного кожуха

6 – рукоятка управления

7 – колпачок щеткодержателя

8 – фиксатор транспортного положения пилы

9 – винт регулировки глубины пропила

10 – упор фронтальный

11 – отверстие в основании для крепления пилы к верстаку

12 – указатель шкалы поворота стола

13 – шкала поворота стола

14 – стол поворотный

15 – винт фиксации вертикальной стойки струбцины в отверстие фронтального

упора

16 – винт регулировки угла наклона пильного диска 45°

17 – ручка фиксации угла наклона пильного диска

18 – мешок-пылесборник

19 – ручка для переноски

20 – защитный кожух пильного диска

21 – диск пильный

22 – рукоятка поворотного стола

23 – кнопка пуска

24 – винт крепления фронтального упора

25 – винт регулировки угла наклона пильного диска 90°

26 – шкала наклона пильного диска

27 – указатель шкалы наклона пильного диска

28 – кнопка блокировки вала пильного дика

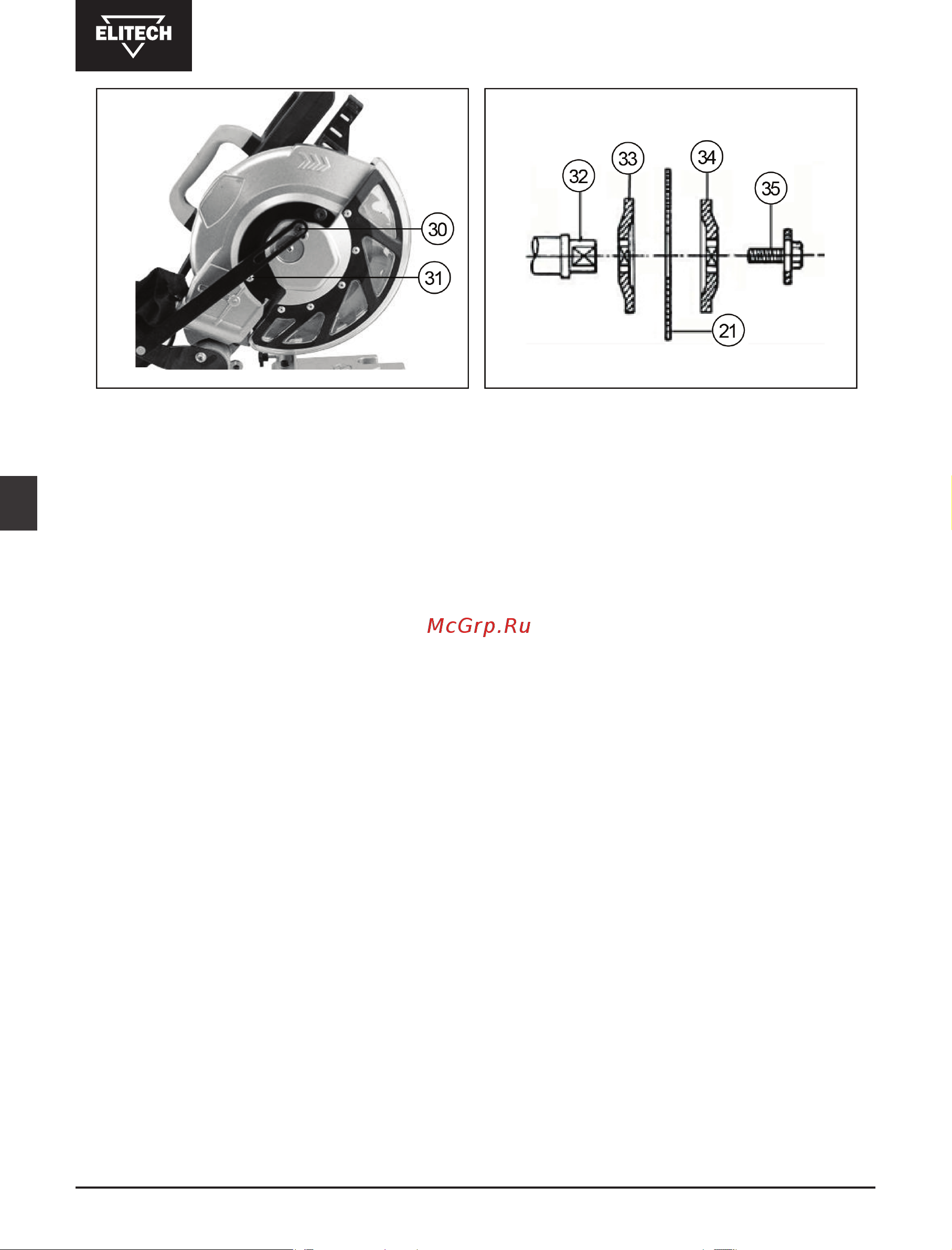

Рис. 7 Рис. 8
