1.3 Основные элементы

1 – опора регулируемая, 2 – рычаг поворота рабочего стола, 3 – диск пильный, 4 – крышка щеткодержателя,

5 – электродвигатель, 6 – ручка для переноски, 7 – мешок-стружкосборник, 8 – отверстие монтажное, 9 – шкала

поворота рабочего стола, 10 – основание пилы, 11 – указатель шкалы поворота рабочего стола, 12 – ручка-

фиксатор угла наклона пильного узла, 13 – шкала угла наклона пильного узла, 14 – указатель шкалы угла наклона

пильного узла, 15 – направляющая горизонтального хода, 16 – кожух защитный неподвижны

й, 17 – кнопка

включения/выключения лазерного указателя, 18 – рукоятка, 19 – выключатель, 20 – кнопка блокировки включения,

21 – кожух защитный подвижный, 22 – указатель лазерный, 23 – упор, 24 – стол рабочий поворотный, 25 – вставка

стола, 26 – ручка фиксации рабочего стола, 27 – винт фиксации горизонтального хода, 28 – штифт блокировки

пильного узла, 29 – струбцина, 30 – накладка упора регулируемая, 31 – расширение боковое регулируемое, 32 - ножка

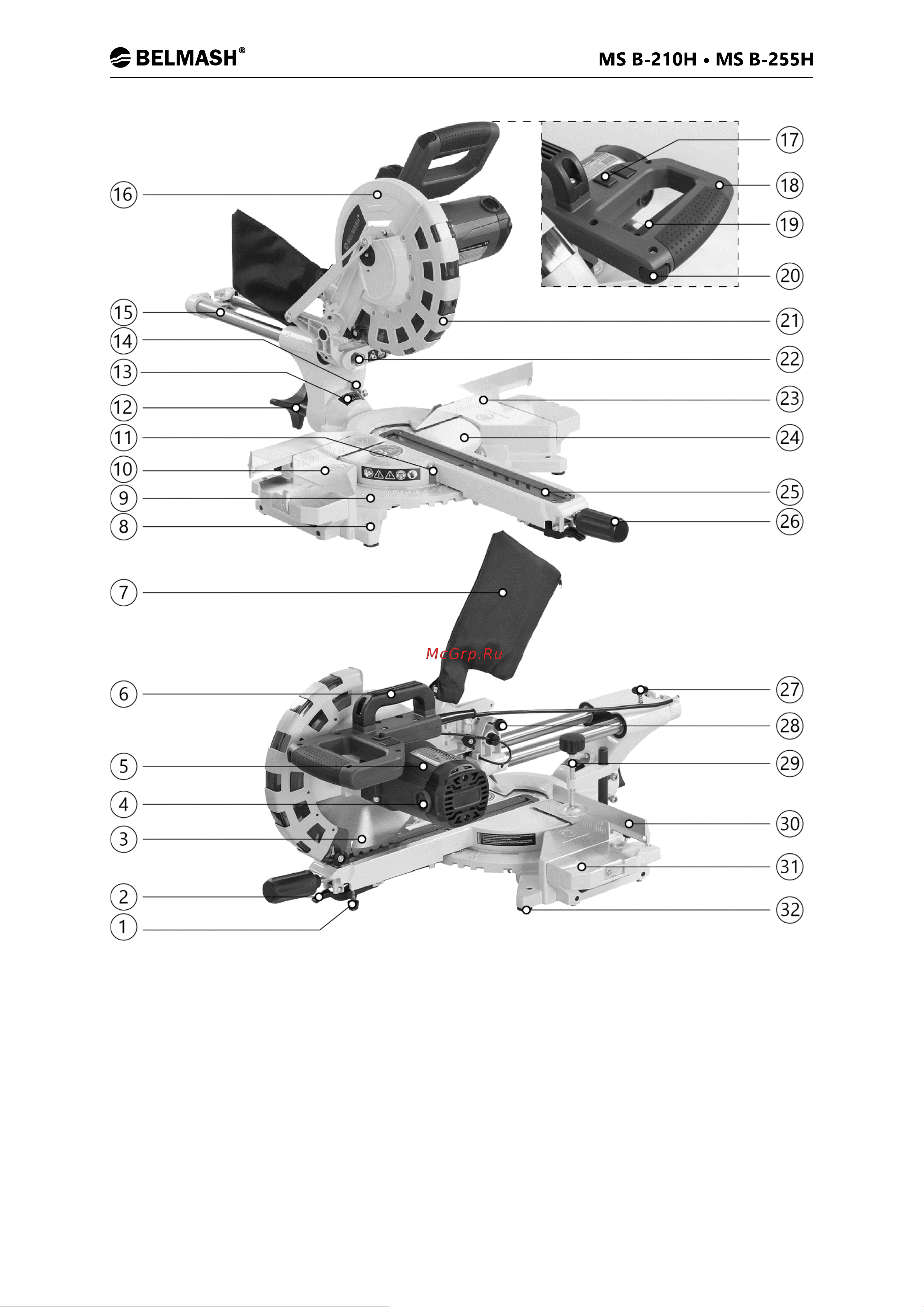

Рисунок 1. Основные элементы модели BELMASH MS B-210H, BELMASH MS B-255H
