MS U-305

1.3 Основные элементы

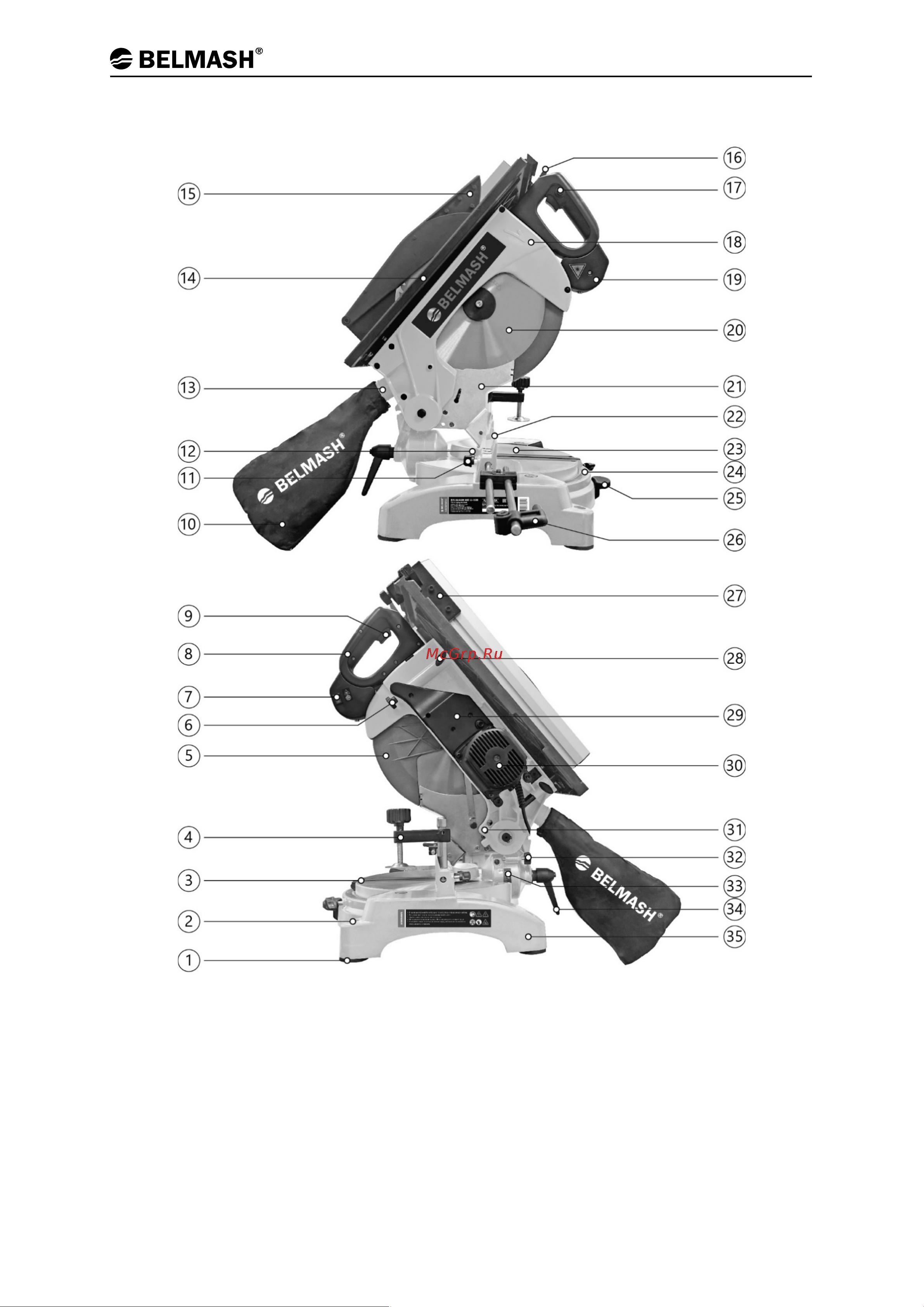

Рисунок 1. Основные элементы для модели BELMASH MS U-305

1 – ножка виброгасящая, 2 – отверстие монтажное, 3 – вставка стола, 4 – струбцина, 5 – кожух защитный

подвижный, 6 – винт-барашек регулировки высоты верхнего рабочего стола, 7 – кнопка включения/выключения

лазерного указателя, 8 – рукоятка, 9 – выключатель, 10 – мешок-стружкосборник, 11 – винт-барашек

фиксирующий, 12 – винт фиксирующий, 13 – патрубок стружкоотведения, 14 – стол рабочий верхний,

15 – кожух защитный верхнего рабочего стола, 16 – рычаг блокировки подвижного защитного кожуха,

17 – кнопка блокировки главного выключателя,

18 – кожух защитный неподвижный, 19 – блок лазерного указателя,

20 – диск пильный, 21 – кожух защитный дополнительный, 22 – упор, 23 – стол рабочий поворотный, 24 – шкала

угла поворота рабочего стола, 25 – рычаг поворота рабочего стола, 26 – скоба зажимная, 27 – упор параллельный

верхнего рабочего стола, 28 – винт-фиксатор высоты верхнего рабочего стола, 29 – кожух привода,

30 – электродвигатель, 31 – штифт блокировки пильного узла, 32 – винт регулировки глубины пиления,

33 – шкала угла накло

на пильного узла, 34 – ручка фиксации наклона пильного узла, 35 – основание пилы
