108 | Dansk
1 609 92A 3UK | (07.08.2018) Bosch Power Tools

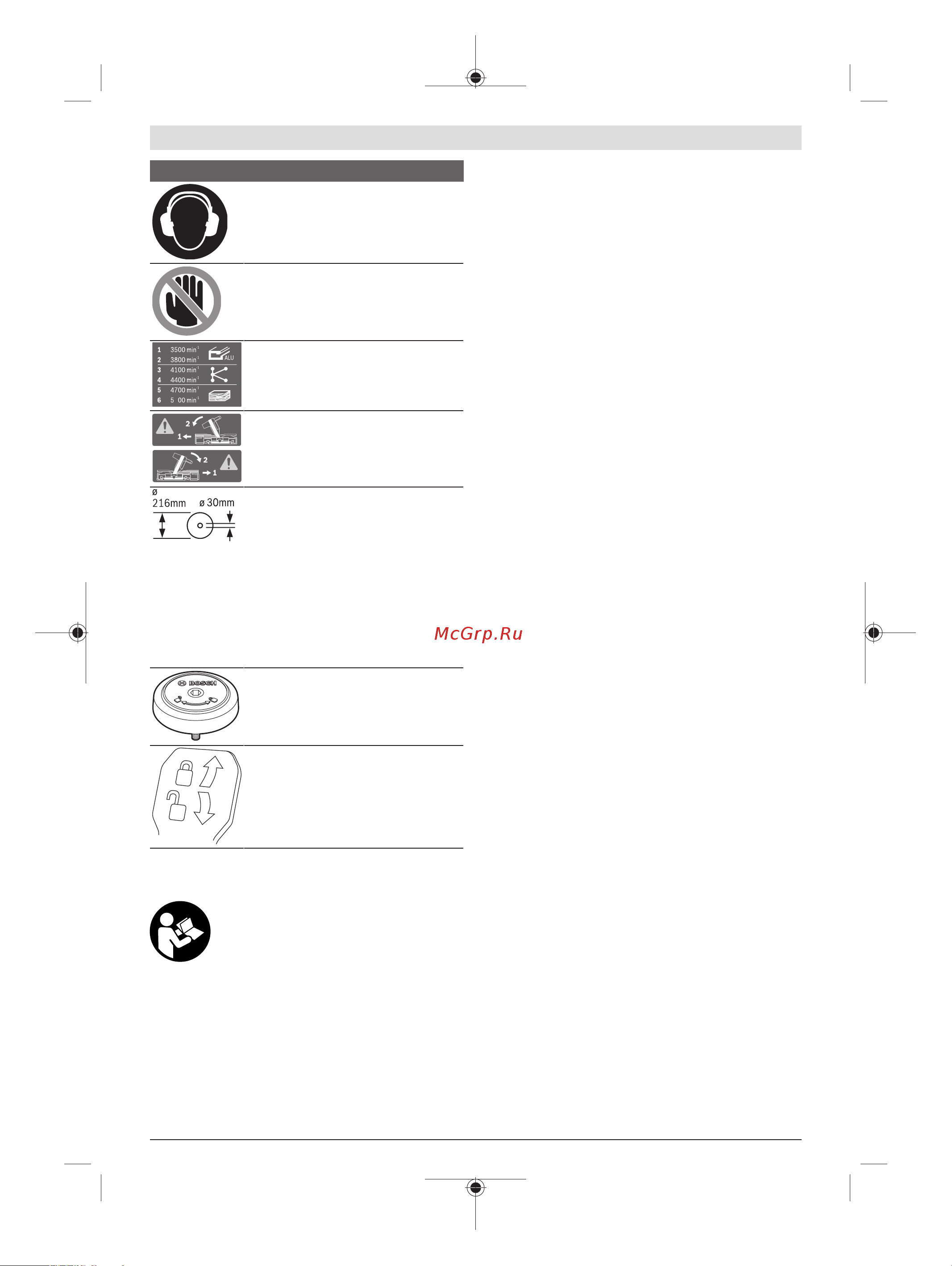

Symboler og deres betydning
Brug høreværn. Støjpåvirkning kan føre
til tab af hørelse.
Farligt område! Hold helst hænder, fin-
gre eller arme væk fra dette område.
3
Tabellen viser de anbefalede omdrej-
ningstaltrin afhængigt af det materiale,
der skal bearbejdes: aluminium, kunst-
stof, træ.
Ved savning af lodrette geringsvinkler
skal de indstillelige anslagsskinner træk-
kes ud til siden eller helt fjernes.
Overhold målene på savklingen. Huldia-
meteren skal passe til værktøjsspindlen
uden slør. Hvis det er nødvendigt at
anvende et reduktionsstykke, skal du sik-
re, at reduktionsstykket er dimensioneret
til stambladstykkelsen og savbladets
huldiameter samt værktøjsspindlens dia-
meter. Anvend så vidt muligt reduktions-
stykket, som leveres med savbladet.
Savbladets diameter skal svare til op-
lysningerne op symbolet.
Viser omdrejningsretningen for SDS-bol-
ten til fastspænding af savklingen (mod
uret) og løsning af savklingen (med uret).
Klemhåndtag lukket:
Værktøjsarmens indstillede lodrette
geringsvinkel holdes.
Klemhåndtag åbent:
Der kan indstilles lodrette geringsvinkler.
Produkt- og ydelsesbeskrivelse
Læs alle sikkerhedsinstrukser og anvisnin-
ger. Overholdes sikkerhedsinstrukserne og an-
visningerne ikke, er der risiko for elektrisk
stød, brand og/eller alvorlige kvæstelser.
Vær opmærksom på alle illustrationer i den forreste del af
betjeningsvejledningen.
Beregnet anvendelse
El-værktøjet er beregnet til som standmodel at udføre læng-
de- og tværsnit med lige snitforløb i træ. Herunder er
vandrette geringsvinkler fra –52° til +60° samt lodrette
geringsvinkler fra 47° (venstre side) til 47° (højre side) muli-
ge.
El-værktøjets ydelse er konstrueret til at save i hårdt og blødt
træ samt spån- og fiberplader.
Det er muligt at save i aluminiumsprofiler og kunststof, hvis
der bruges tilsvarende savklinger.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til
illustrationen af el‑værktøjet på illustrationssiden.
(1)
Trækanordning
(2)
Spånudkast
(3)
Transportgreb
(4)
Justeringsskrue til dybdeanslag
(5)
Laserbeskyttelseskappe
(6)
Gliderulle
(7)
Låseknap til tænd/sluk-knap
(8)
Tænd/sluk-knap
(9)
Håndgreb
(10)
Beskyttelsesskærm
(11)
Pendulbeskyttelsesskærm
(12)
Savklinge
(13)
Forlængelse af savbord
(14)
anslagsskinne
(15)
Indstillelig anslagsskinne
(16)
Savbord
(17)
Klemmearm til forlængelse af savbord
(18)
Skala til geringsvinkel (vandret)
(19)
Ilægningsplade
(20)
Låseklemme
(21)
Knop til indstilling af geringsvinkler (vandret)
(22)
Arm til indstilling af geringsvinkel (vandret)
(23)
Vippebeskyttelse
(24)
Vinkelviser til geringsvinkel (vandret)
(25)
Hak til standardgeringsvinkler (vandret)
(26)
Boringer til montering
(27)
Grebfordybning
(28)
Skruetvinge
(29)
Anslag standardgeringsvinkel 45°, 22,5° og 33,9°
(lodret)
(30)
Skala til geringsvinkel (lodret)
(31)
Vinkelviser til højre geringsvinkelområde (lodret)
(32)
Dybdeanslag
(33)
Låseskrue til trækanordning
(34)
Unbrakonøgle (5 mm)
(35)
Boringer til skruetvinge
(36)
Længdeanslag
A)
(37)
Transportsikring
(38)
Omdrejningstalsregulator
(39)
Laser-advarselsskilt
