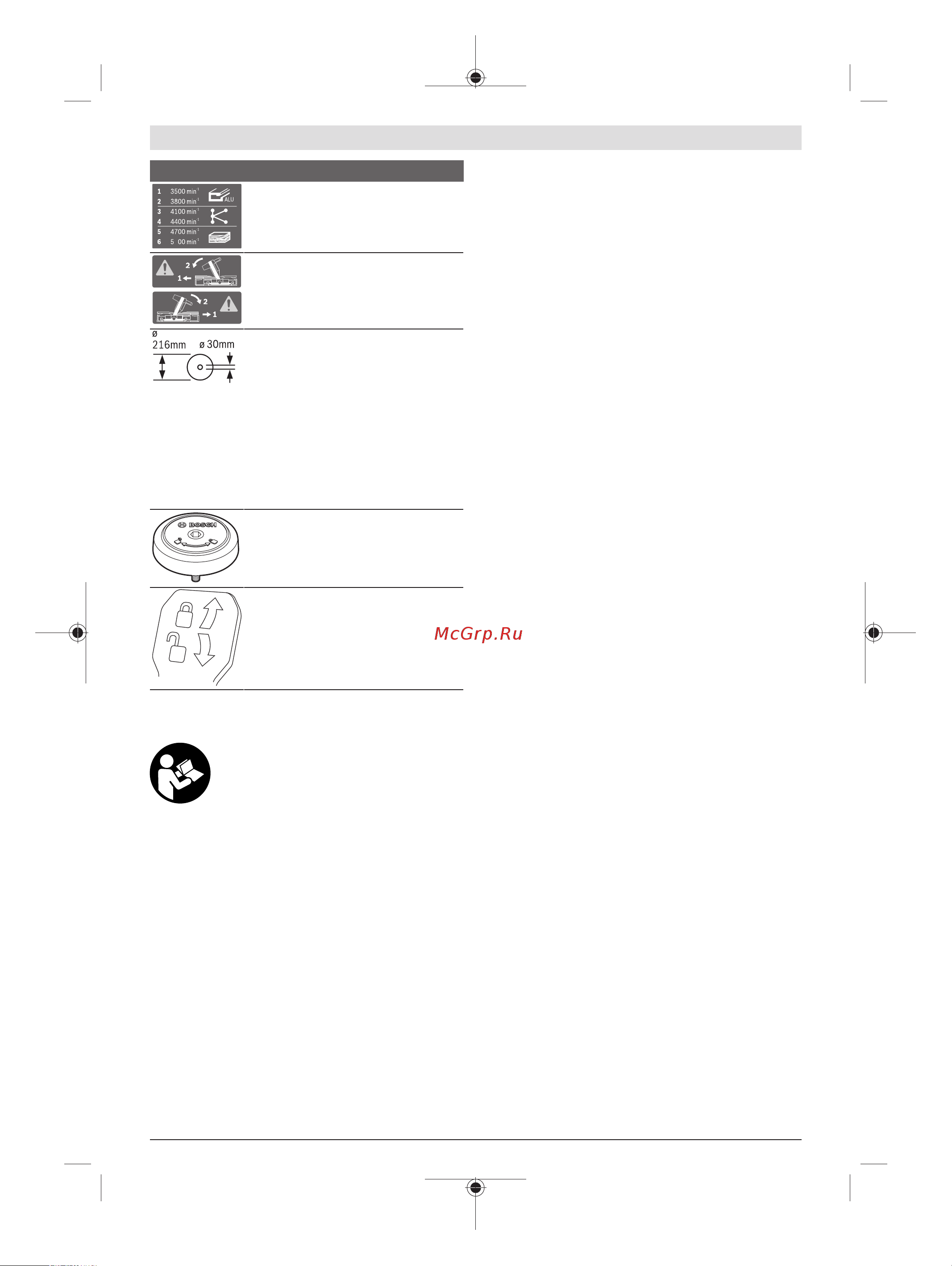

Symbolit ja niiden merkitys
3
Taulukko näyttää suositellun kierrosluku-
portaan, joka riippuu työstettävästä ma-
teriaalista: alumiini, muovi, puu.
Pystysuuntaisia jiirikulmia sahattaessa
säädettävät ohjainkiskot täytyy vetää
ulospäin tai ottaa kokonaan pois.
Huomioi sahanterän mitat. Reiän halkaisi-
jan täytyy sopia välyksettä teräkaraan.
Jos supistuskappaleiden käyttö on välttä-
mätöntä, varmista, että supistuskappa-
leen mitat sopivat sahanterän terärungon
paksuudelle ja reiän halkaisijalle sekä te-
räkaran halkaisijalle. Käytä mieluiten sa-
hanterän mukana toimitettuja supistus-
kappaleita.
Sahanterän halkaisijan täytyy vastata
symbolissa ilmoitettua mittaa.
Näyttää SDS-pultin kiertosuunnan sahan-
terän kiristykseen (vastapäivään) ja sa-
hanterän irrotukseen (myötäpäivään).
Kiristysvipu kiinni:
sahausvarrelle säädetty pystysuuntainen
jiirikulma pysyy paikallaan.
Kiristysvipu auki:
voit säätää pystysuuntaisen jiirikulman.
Tuotteen ja ominaisuuksien kuvaus
Lue kaikki turvallisuus- ja käyttöohjeet. Tur-
vallisuus- ja käyttöohjeiden noudattamatta jät-
täminen voi johtaa sähköiskuun, tulipaloon ja/
tai vakavaan loukkaantumiseen.
Huomioi käyttöohjeiden etuosan kuvat.
Määräyksenmukainen käyttö
Sähkötyökalu on pöydän päällä käytettävä saha, joka on tar-
koitettu puun suoralinjaiseen pituus- ja poikittaissahauk-
seen. Sen avulla voi sahata vaakasuuntaisia jiirikulmia –52 ja
+60° välillä sekä pystysuuntaisia jiirikulmia 47° (vasemmalla
puolella) ja 47° (oikealla puolella) välillä.
Sähkötyökalu sopii teholtaan kovan ja pehmeän puun sekä
lastu- ja kuitulevyjen sahaukseen.
Asiaankuuluvia sahanteriä käyttämällä sahalla voi sahata alu-
miiniprofiileja ja muovia.
Kuvatut osat
Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh-
kötyökalun kuvaan.
(1)
Vetolaite
(2)
Purunpoistoaukko
(3)
Kuljetuskahva
(4)
Syvyydenrajoittimen säätöruuvi
(5)
Lasersuojus
(6)
Liukurulla
(7)
Käynnistyskytkimen käynnistysvarmistin
(8)
Käynnistyskytkin
(9)
Kahva
(10)
Suojus
(11)
Heilurisuojus
(12)
Sahanterä
(13)
Sahapöydän pidennys
(14)
Ohjainkisko
(15)
Säädettävä ohjainkisko
(16)
Sahapöytä
(17)
Sahapöydän pidennyksen kiristysvipu
(18)
Jiirikulman (vaakasuuntainen) asteikko
(19)
Kulutuslevy
(20)
Lukituspidin
(21)
Vapaavalintaisen jiirikulman (vaakasuuntainen)
lukkonuppi
(22)
Jiirikulman (vaakasuuntainen) esiasetuksen valin-
tavipu
(23)
Kaatumissuoja
(24)
Jiirikulmaosoitin (vaakasuuntainen)
(25)
Perusjiirikulmien (vaakasuuntainen) lovet
(26)
Asennusreiät
(27)
Kädensijat
(28)
Ruuvipuristin
(29)
45°, 22,5° ja 33,9° perusjiirikulmien (vaakasuun-
tainen) rajoitin
(30)
Jiirikulman (pystysuuntainen) asteikko
(31)
Oikean puolen jiirikulma-alueen (pystysuuntainen)
kulmaosoitin
(32)
Syvyydenrajoitin
(33)
Vetolaitteen lukitusruuvi
(34)
Kuusiokoloavain (5 mm)
(35)
Reiät ruuvipuristinta varten
(36)
Pituusohjain
A)
(37)
Kuljetusvarmistin
(38)
Kierroslukusäädin
(39)
Laser-varoituskilpi
(40)
Laserin käyttökytkin (näyttää sahauslinjan)
(41)
Vapaavalintaisen jiirikulman (pystysuuntainen) ki-
ristysvipu
(42)
Vasemman puolen jiirikulma-alueen (pystysuuntai-
nen) kulmaosoitin
(43)
Puruohjain
(44)
0° perusjiirikulman (pystysuuntainen) rajoitin
Suomi | 143
Bosch Power Tools 1 609 92A 3UK | (07.08.2018)
