234 | Русский

1 609 92A 3UK | (07.08.2018) Bosch Power Tools

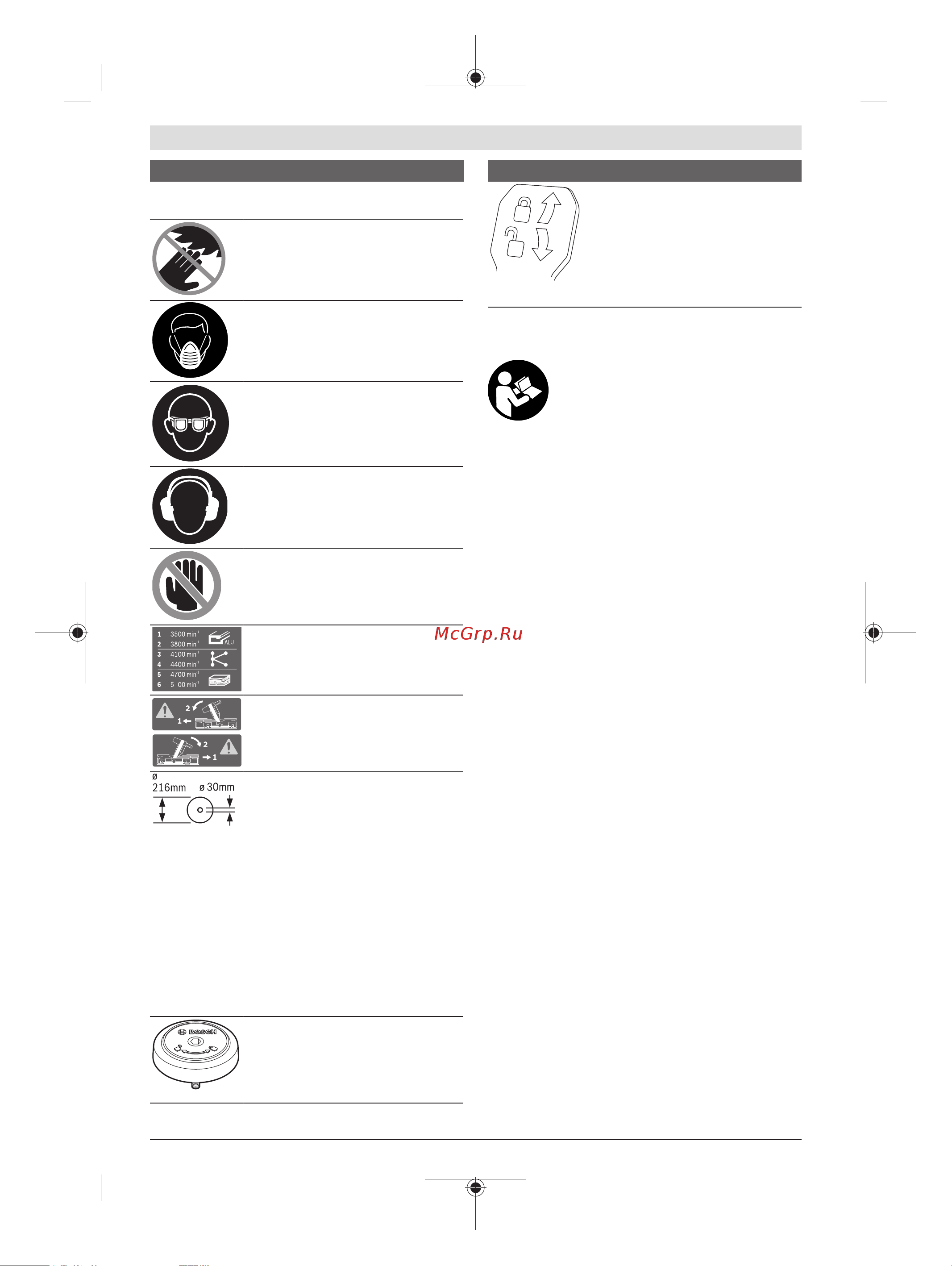

Символы и их значение

через увеличительную оптику

Лазер класса 1M

Не подставляйте руки в зону пиле-

ния, когда электроинструмент рабо-

тает. При контакте с пильным диском

возникает опасность травмирования.

Применяйте противопылевой респи-

ратор.

Используйте защитные очки.

Носите средства защиты органов

слуха. Воздействие шума может при-

вести к потере слуха.

Опасный участок! По возможности,

держите Ваши руки и пальцы по-

дальше от этого участка.

В таблице показано рекомендуемое

число оборотов в зависимости от обра-

батываемого материала: алюминий,

пластмасса, древесина.

При пилении под вертикальным углом

распила регулируемые упорные

планки нужно выдвинуть наружу или

вообще снять.

Учитывайте размеры пильного диска.

Диаметр посадочного отверстия дол-

жен подходить к шпинделю инструмен-

та без зазора. При необходимости ис-

пользования переходника следите за

тем, чтобы размеры переходника соот-

ветствовали толщине полотна пильно-

го диска и диаметру посадочного от-

верстия пильного диска, а также диа-

метру шпинделя инструмента. По воз-

можности, используйте переходники,

поставляемые вместе с пильным дис-

ком.

Диаметр пильного полотна должен со-

ответствовать данным на символе.

Показывает направление вращения

гайки SDS для зажима пильного диска

(против часовой стрелки) и для отпус-

кания пильного диска (по часовой

стрелке).

Символы и их значение

Зажимной рычаг зажат:

настроенное на кронштейне значение

вертикального угла распила сохраняет-

ся.

Зажимной рычаг отпущен:

можно настраивать вертикальные углы

распила.

Описание продукта и услуг

Прочтите все указания и инструкции по

технике безопасности. Несоблюдение ука-

заний по технике безопасности и инструк-

ций может привести к поражению электри-

ческим током, пожару и/или тяжелым трав-

мам.

Пожалуйста, соблюдайте иллюстрации в начале руко-

водства по эксплуатации.

Применение по назначению

Электроинструмент предназначен для стационарной пря-

молинейной продольной и поперечной распиловки дре-

весины. Возможны горизонтальные углы распила от –52°

до +60° и вертикальные углы распила от 47° (слева) до

47° (справа).

Мощность электроинструмента рассчитана для пиления

твердой и мягкой древесины, а также стружечных и дре-

весноволокнистых плит.

При использовании соответствующих пильных дисков

возможно распиливание алюминиевых профилей и

пластмассы.

Изображенные составные части

Нумерация представленных компонентов выполнена по

изображению на странице с иллюстрациями.

(1)

Тяговое устройство

(2)

Патрубок для выброса опилок

(3)

Ручка для переноски

(4)

Юстировочный винт ограничителя глубины

(5)

Защитный колпачок лазера

(6)

Ролик скольжения

(7)

Блокиратор выключателя

(8)

Выключатель

(9)

Рукоятка

(10)

Защитный кожух

(11)

Маятниковый защитный кожух

(12)

Пильный диск

(13)

Удлинитель стола

(14)

Упорная планка

(15)

Регулируемая упорная планка

(16)

Стол пилы

(17)

Зажимной рычаг удлинителя стола
