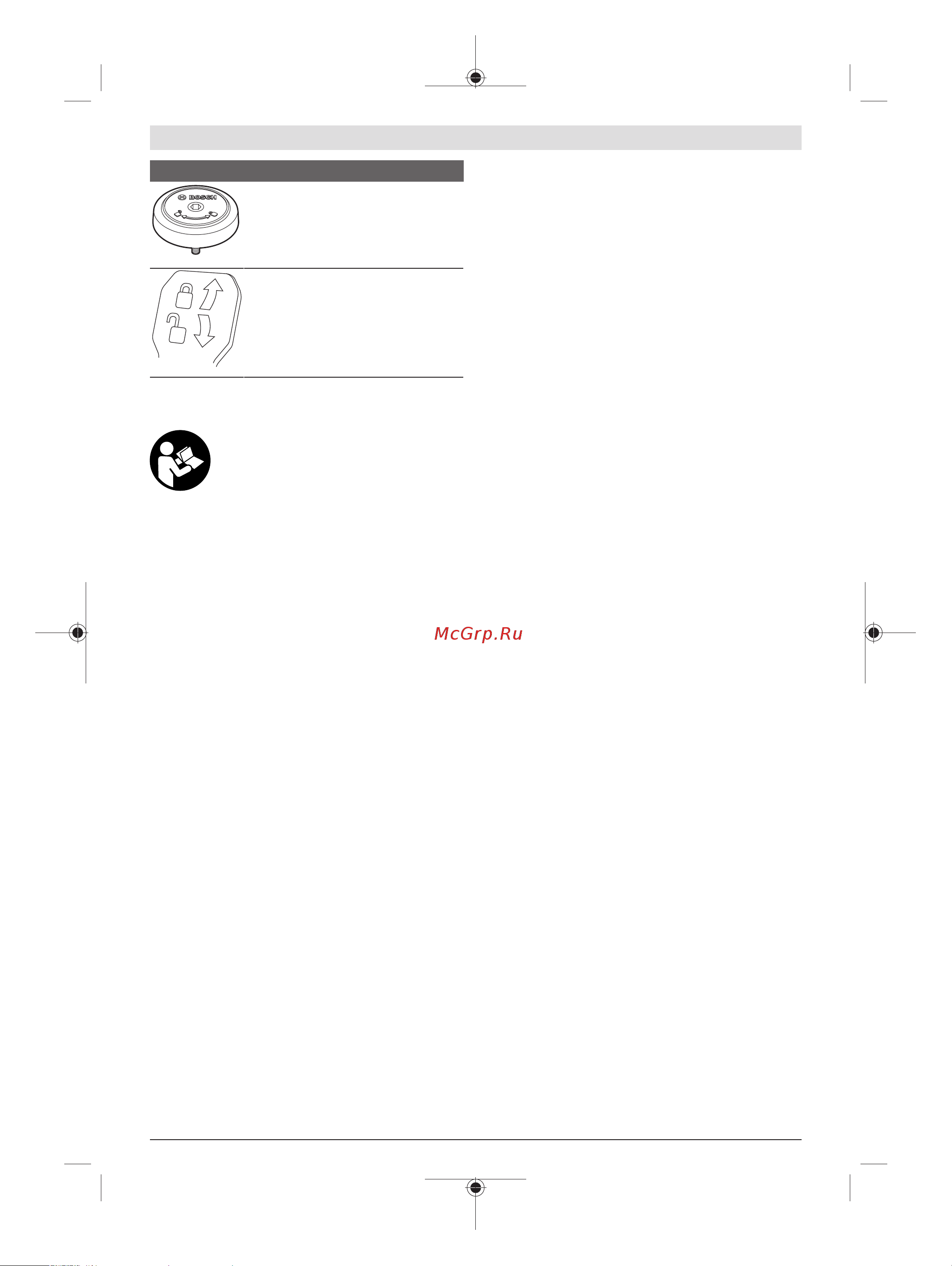

Simboli i njihovo značenje
Smer okretanja SDS valjka radi pritezanja
lista testere (suprotno od smera kretanja
kazaljke na satu) i radi otpuštanja lista
testere (u smeru kretanja kazaljke na
satu).
Stezna poluga zatvorena:
Zadržaće se podešeni vertikalni ugao
iskošenja kraka alata.
Stezna poluga otvorena:
Mogu da se podese vertikalni uglovi
iskošenja.
Opis proizvoda i rada
Pročitajte sve bezbednosne napomene i
uputstva. Propusti u poštovanju
bezbednosnih napomena i uputstava mogu da
prouzrokuju električni udar, požar i/ili teške
povrede.
Vodite računa o slikama u prednjem delu upustva za rad.
Predviđena upotreba
Elektirčni alat je zamišljen da kao stacionarni uređaj izvodi
presecanja po dužini i popreko sa pravim postupkom
presecanja u drvetu. Pri tome su mogući horizontalni uglovi
iskošenja od –52° do +60° kao i vertikalni uglovi iskošenja
od 47° (sa leve strane) do 47° (sa desne strane).
Snaga električnog alata je zamišljena za testerisanje tvrdog i
mekog drveta, kao i iverica i fazer ploča.
Kod upotrebe odgovarajućih listova testere moguće je
testerisanje aluminijumskih profila i plastike.
Komponente sa slike
Označavanje brojevima komponenti sa slika odnosi se na
prikaz električnog alata na grafičkoj strani.
(1)
Vučni uređaj
(2)
Izbacivanje piljevine
(3)
Transportna drška
(4)
Zavrtanj za podešavanje dubinskog graničnika
(5)
Zaštitni poklopčić lasera
(6)
Klizni valjčić
(7)
Blokada uključivanja za prekidač za uključivanje/
isključivanje
(8)
Prekidač za uključivanje/isključivanje
(9)
Drška
(10)
Zaštitna hauba
(11)
Klatna zaštitna hauba
(12)
List testere
(13)
Produžetak stola testere
(14)
Šina graničnika
(15)
Podesiva granična šina
(16)
Postolje testere
(17)
Stezna poluga produžetka stola za testerisanje
(18)
Skala za ugao iskošenja (horizontalan)
(19)
Uložna ploča
(20)
Stega za blokadu
(21)
Dugme za fiksiranje za željeni ugao iskošenja
(horizontalan)
(22)
Poluga za podešavanje ugla iskošenja
(horizontalan)
(23)
Zaštita od iskretanja
(24)
Pokazivač ugla za ugao iskošenja (horizontalan)
(25)
Urezi za standardni ugao iskošenja (horizontalno)
(26)
Otvori za montažu
(27)
Žljeb za zahvatanje
(28)
Stega
(29)
Graničnik standardnog ugla iskošenja 45°, 22,5° i
33,9° (vertikalni)
(30)
Skala za ugao iskošenja (vertikalan)
(31)
Pokazivač ugla za desnu oblast ugla iskošenja
(vertikalni)
(32)
Dubinski graničnik
(33)
Zavrtanj za fiksiranje vučnog uređaja
(34)
Šestougaoni ključ (5 mm)
(35)
Otvori za stegu
(36)
Dužni graničnik
A)
(37)
Osiguranje transporta
(38)
Regulator broja obrtaja
(39)
Laserska tablica sa opomenom
(40)
Prekidač za uključivanje/isključivanje lasera
(oznaka linija reza)
(41)
Stezna poluga za proizvoljni ugao iskošenja
(vertikalno)
(42)
Pokazivač ugla za levu oblast ugla iskošenja
(vertikalni)
(43)
Odbijač strugotine
(44)
Graničnik za standardni ugao iskošenja 0°
(vertikalni)
(45)
Blokada vretena
(46)
Šestougaoni zavrtanj za pričvršćivanje lista testere
(47)
Zatezna prirubnica
(48)
Izlazni otvor laserskog zraka
(49)
Unutrašnja zatezna prirubnica
(50)
SDS-klinasti zavrtanj
(51)
Zavrtanj za blokadu granične šine koja se može
podešavati
(52)
Poluga sa navojem
(53)
Zavrtnji za uložnu ploču
(54)
Zavrtanj za blokadu dužnog graničnika
A)
(55)
Stezni zavrtanj dužnog graničnika
A)
Srpski | 317
