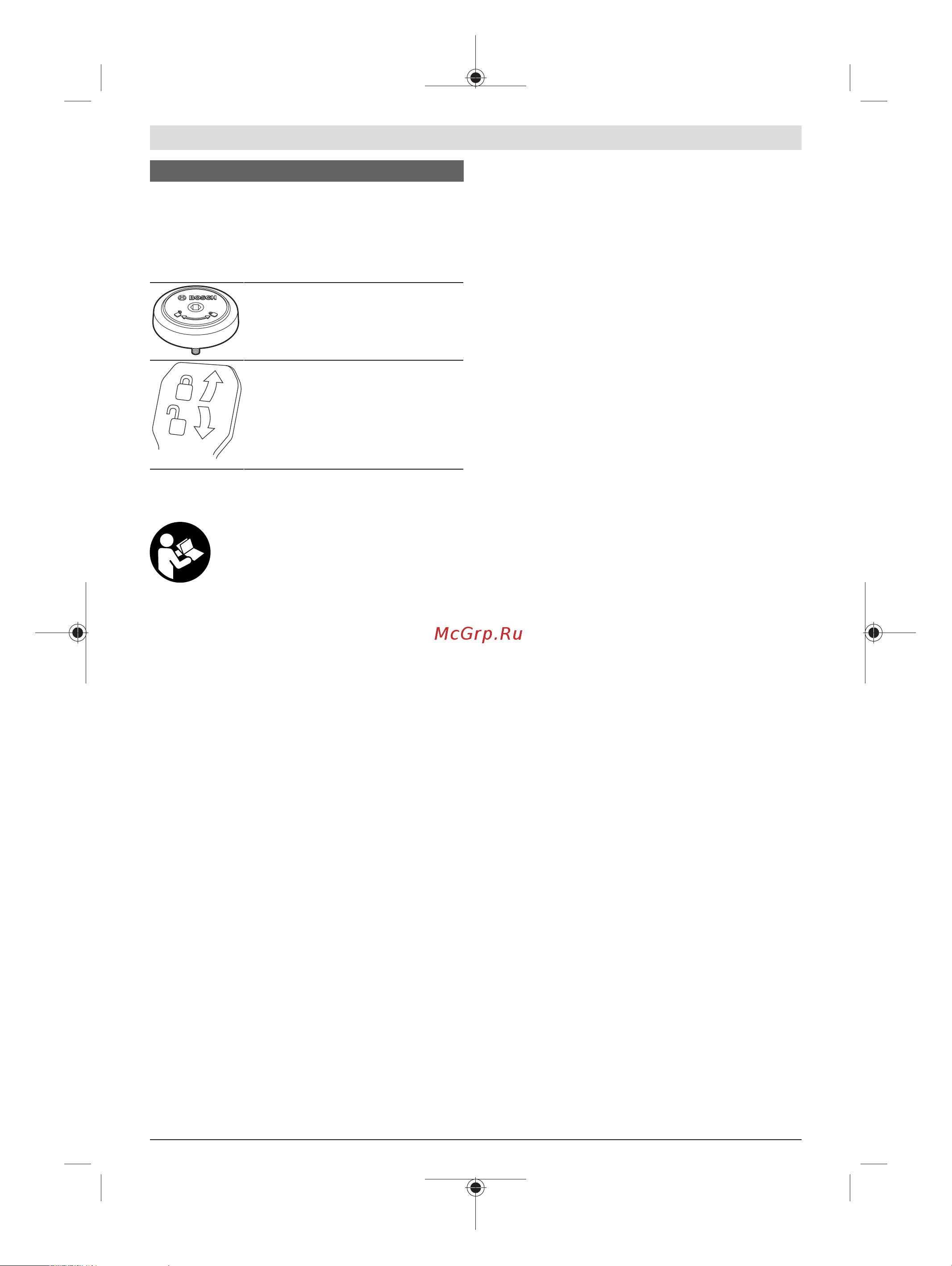

Simboli i njihovo značenje
otvora lista pile kao i promjeru vretena
alata. Po mogućnosti upotrebljavajte
redukcijske komade isporučene s listom
pile.
Promjer lista pile mora odgovarati onom
navedenom na simbolu.
Prikazuje smjer okretanja SDS svornjaka
za stezanje lista pile (suprotno od smjera
kazaljke na satu) i za popuštanje lista pile
(u smjeru kazaljke na satu).
Zatvorena stezna poluga:
Održat će se namješteni vertikalni kut
kosog rezanja kraka alata.
Otvorena stezna poluga:
Mogu se namjestiti vertikalni kutovi
kosog rezanja.
Opis proizvoda i radova
Treba pročitati sve sigurnosne napomene i
upute. Propusti do kojih može doći uslijed
nepridržavanja sigurnosnih napomena i uputa
mogu uzrokovati električni udar, požar i/ili
teške ozljede.
Pridržavajte se slika na početku uputa za uporabu.
Namjenska uporaba
Električni alat je kao stacionarni uređaj namijenjen za
uzdužno i poprečno rezanje drva po ravnoj liniji rezanja.
Pritom su mogući horizontalni kutovi kosog rezanja od –52°
do +60° kao i vertikalni kutovi kosog rezanja od 47° (na lijevu
stranu) do 47° (na desnu stranu).
Snaga električnog alata predviđena je za piljenje tvrdog i
mekog drva kao i za rezanje iverice i vlaknastih ploča.
Pri uporabi odgovarajućih listova pile moguće je piljenje
aluminijskih profila i plastike.
Prikazani dijelovi alata
Numeriranje prikazanih dijelova odnosi se na prikaz
električnog alata na stranici sa slikama.
(1)
Vučna naprava
(2)
Izbacivač strugotine
(3)
Transportna ručka
(4)
Vijak za podešavanje graničnika dubine
(5)
Kapa za zaštitu od lasera
(6)
Klizni valjčić
(7)
Blokada uključivanja prekidača za uključivanje/
isključivanje
(8)
Prekidač za uključivanje/isključivanje
(9)
Ručka
(10)
Štitnik
(11)
Njišući štitnik
(12)
List pile
(13)
Produžetak stola za piljenje
(14)
Granična vodilica
(15)
Podesiva granična vodilica
(16)
Stol za piljenje
(17)
Stezna poluga produžetka stola za piljenje
(18)
Skala za kut kosog rezanja (horizontalnog)
(19)
Uložna ploča
(20)
Kopča za fiksiranje
(21)
Ručica za fiksiranje proizvoljnog kuta kosog
rezanja (horizontalnog)
(22)
Poluga za prethodno namještanje kuta kosog
rezanja (horizontalnog)
(23)
Zaštita od prevrtanja
(24)
Pokazivač kuta kosog rezanja (horizontalnog)
(25)
Zarezi za standardni kut kosog rezanja
(horizontalni)
(26)
Provrti za montažu
(27)
Udubljenja za držanje
(28)
Vijčana stega
(29)
Graničnik za standardni kut kosog rezanja 45°,
22,5° i 33,9° (vertikalni)
(30)
Skala za kut kosog rezanja (vertikalni)
(31)
Pokazivač kuta za desno područje kuta kosog
rezanja (vertikalnog)
(32)
Graničnik dubine
(33)
Vijak za fiksiranje vučne naprave
(34)
Šesterokutni ključ (5 mm)
(35)
Provrti za vijčanu stegu
(36)
Graničnik dužine
A)
(37)
Transportni osigurač
(38)
Regulator broja okretaja
(39)
Znak opasnosti za laser
(40)
Prekidač za uključivanje/isključivanje lasera
(označavanje linije rezanja)
(41)
Stezna poluga za proizvoljni kut kosog rezanja
(vertikalni)
(42)
Pokazivač kuta za lijevo područje kuta kosog
rezanja (vertikalnog)
(43)
Odbojnik strugotine
(44)
Graničnik za standardni kut kosog rezanja 0°
(vertikalni)
(45)
Blokada vretena
(46)
Šesterokutni vijak za pričvršćenje lista pile
(47)
Stezna prirubnica
(48)
Izlazni otvor laserske zrake
(49)
Unutarnja stezna prirubnica
(50)
SDS svornjak
(51)
Vijak za fiksiranje podesive granične vodilice
Hrvatski | 341
Bosch Power Tools 1 609 92A 3UK | (07.08.2018)
