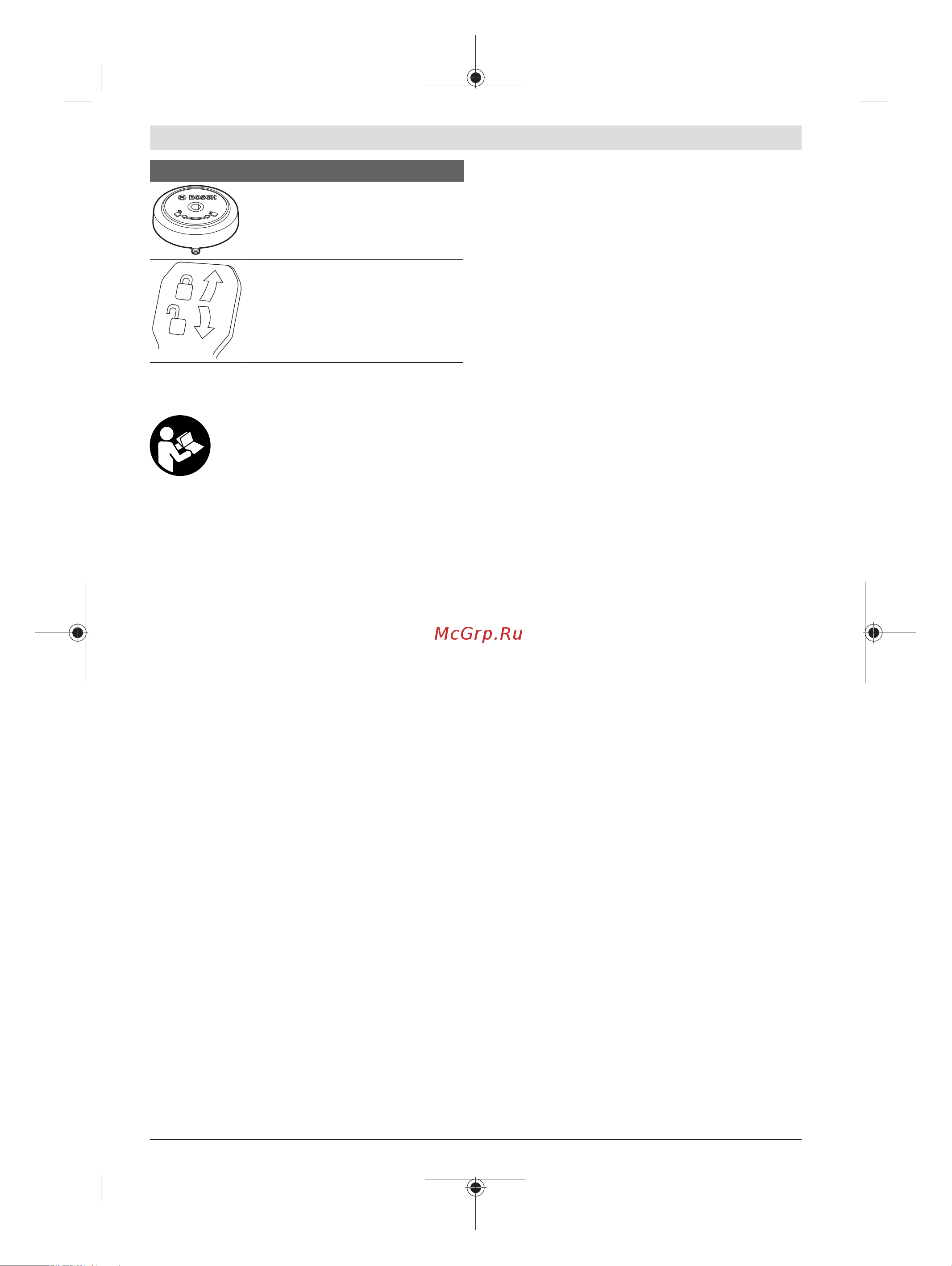

Sümbolid ja nende tähendus
Näitab SDS-kinnituse pöörlemissuunda
saeketta pingutamiseks (vastupäeva) ja
saeketta vabastamiseks (päripäeva).
Kinnitushoob on suletud:
Hoitakse tööriista haarale seatud
vertikaalset kaldenurka.
Kinnitushoob on avatud:
Vertikaalset kaldenurka saab seada.
Toote kirjeldus ja kasutusjuhend
Lugege läbi kõik ohutusnõuded ja juhised.
Ohutusnõuete ja juhiste eiramine võib kaasa
tuua elektrilöögi, tulekahju ja/või raskeid
vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Elektriline tööriist on statsionaarse seadmena ette nähtud
sirgete piki- ja ristsuunaliste lõigete tegemiseks puidus.
Sealjuures on võimalikud horisontaalsed kaldenurgad –52°
kuni +60° ning vertikaalsed kaldenurgad 47° (vasakule) kuni
47° (paremale).
Elektrilise tööriista võimsus on kohandatud kõva ja pehme
puidu, samuti laast- ja kiudplaatide saagimiseks.
Vastavate saeketaste kasutamisel on võimalik saagida
alumiiniumprofiile ja plaste.
Seadme osad
Seadme osade numeratsiooni aluseks on jooniste leheküljel
toodud numbrid.
(1)
Tõmbeseadis
(2)
Laastu väljaviskeava
(3)
Transpordipide
(4)
Sügavuspiiriku justeerimiskruvi
(5)
Laseri kaitsekate
(6)
Liugrull
(7)
Sisse-/väljalüliti sisselülitustõkis
(8)
Sisse-/väljalüliti
(9)
Käepide
(10)
Kaitsekate
(11)
Pendel-kaitsekate
(12)
Saeleht
(13)
Saelaua pikendus
(14)
Tugirööbas
(15)
Reguleeritav tugirööbas
(16)
Saelaud
(17)
Saelaua pikenduse kinnitushoob
(18)
Horisontaalse kaldenurga skaala
(19)
Vaheplaat
(20)
Lukustusklamber
(21)
Lukustuspide suvalise (horisontaalse) kaldenurga
jaoks
(22)
Horisontaalse kaldenurga eelseadmishoob
(23)
Kaldumiskaitse
(24)
Kaldenurga (horisontaalse) väärtuse näidik
(25)
Standardsete (horisontaalsete) kaldenurkade
märgistussälgud
(26)
Avad paigaldamiseks
(27)
Haardesüvendid
(28)
Pitskruvi
(29)
Standardse (vertikaalse) kaldenurga piirik 45°,
22,5° ja 33,9°
(30)
Vertikaalse kaldenurga skaala
(31)
Parempoolse (vertikaalse) nurgapiirkonna nurga
väärtuse näidik
(32)
Sügavuspiirik
(33)
Tõmbeseadise lukustuskruvi
(34)
Sisekuuskantvõti (5 mm)
(35)
Avad pitskruvi jaoks
(36)
Pikkusepiirik
A)
(37)
Transpordikaitse
(38)
Pöörlemiskiiruse regulaator
(39)
Laseri hoiatussilt
(40)
Laseri (lõikejoone märgistuse) sisse-/väljalüliti
(41)
Kinnitushoob suvalisele (vertikaalsele)
kaldenurgale
(42)
Vasakpoolse (vertikaalse) kaldenurgapiirkonna
nurga väärtuse näidik
(43)
Laastude eemalesuunaja
(44)
Standardse (vertikaalse) kaldenurga 0° piirik
(45)
Spindlilukustus
(46)
Sisekuuskantpeakruvi saeketta kinnitamiseks
(47)
Kinnitusäärik
(48)
Laserkiire väljumisava
(49)
Seesmine kinnitusäärik
(50)
SDS-kinnitus
(51)
Reguleeritava tugirööpa lukustuskruvi
(52)
Keermestatud varras
(53)
Vaheplaadi kruvid
(54)
Pikkusepiiriku lukustuskruvi
A)
(55)
Pikkusepiiriku kinnituskruvi
A)
(56)
Seadekruvi laseri asukoha seadmiseks
(paralleelsus)
(57)
Nurganäidiku kruvi (vertikaalne)
(58)
0°-kaldenurga (vertikaalse) piirdekruvi
Eesti | 353
