378 | Lietuvių k.
1 609 92A 3UK | (07.08.2018) Bosch Power Tools

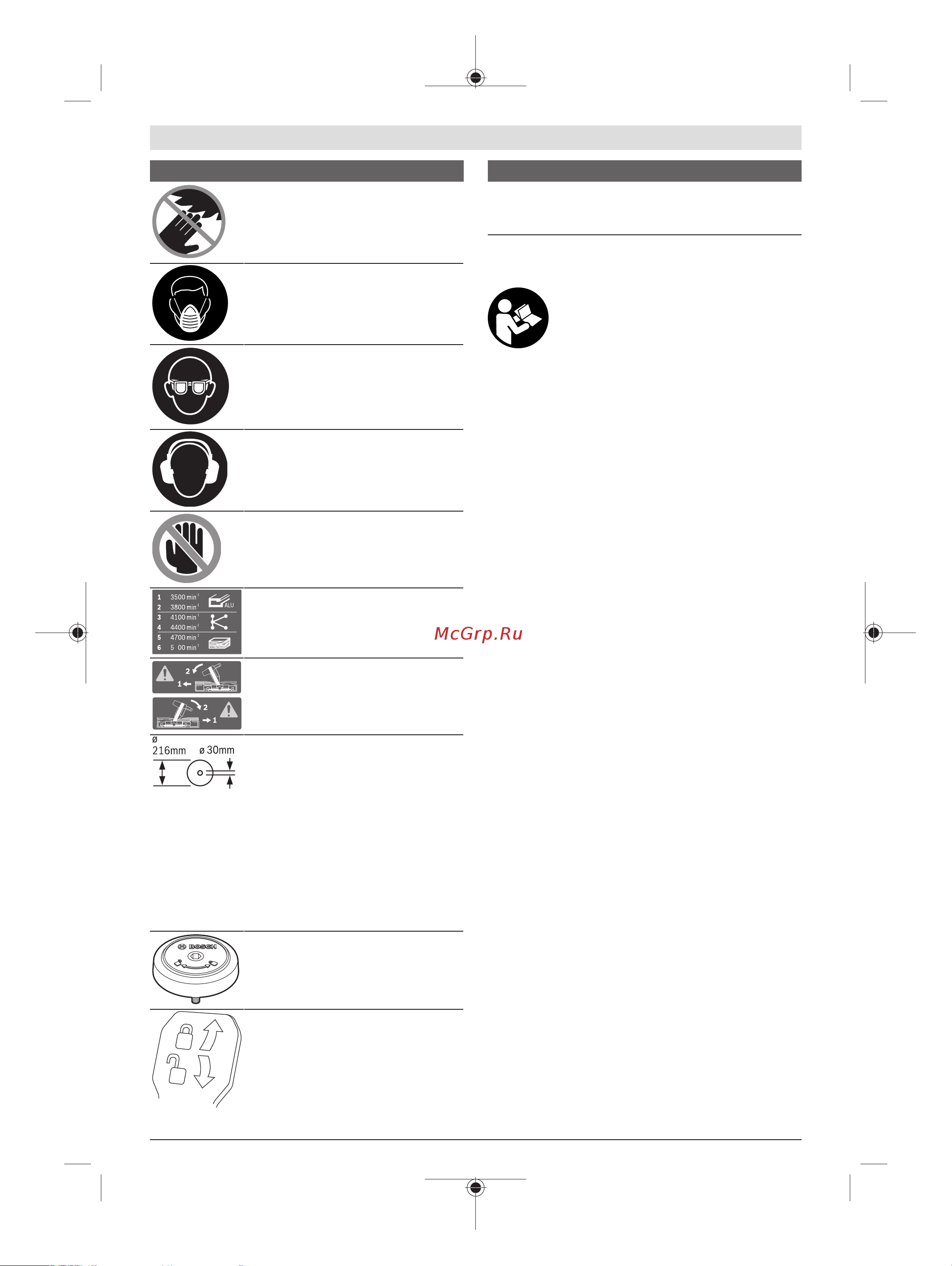

Simboliai ir jų reikšmės
Nekiškite rankų į pjovimo zoną, kai
prietaisas veikia. Prisilietus prie pjovi-
mo disko galima susižaloti.
Dirbkite su apsaugine kauke.
Dirbkite su apsauginiais akiniais.
Dirbkite su klausos apsaugos priemo-
nėmis. Dėl triukšmo poveikio galima pra-
rasti klausą.
Pavojinga zona! Rankas, pirštus ir
plaštakas laikykite toliau nuo šios zo-
nos.
3
Lentelėje nurodyta rekomenduojama
sūkių skaičiaus pakopa priklausomai nuo
apdorojamos medžiagos: aliuminio, pla-
stiko, medienos.
Pjaunant įstrižuoju kampu vertikalioje
plokštumoje, reikia visiškai ištraukti arba
nuimti reguliuojamus atraminius bėge-
lius.
Atkreipkite dėmesį į pjūklo disko matme-
nis. Kiaurymės skersmuo turi tiksliai ati-
tikti įrankio suklį. Jei reikia naudoti siauri-
namuosius jungimo elementus, tai siauri-
namojo jungimo elemento matmenys turi
tikti pjūklo disko korpuso storiui ir pjūklo
disko kiaurymės skersmeniui bei įrankio
suklio skersmeniui. Jei tik galima, naudo-
kite kartu su pjūklo disku kartu pateiktus
siaurinamuosius jungimo elementus.
Pjūklo disko skersmuo turi atitikti ant
simbolio pateiktus duomenis.
Rodo SDS varžto sukimosi kryptį užve-
ržiant pjūklo diską (prieš laikrodžio
rodyklę) ir atlaisvinant pjūklo diską (pa-
gal laikrodžio rodyklę).
Prispaudžiamoji svirtelė uždaryta:
Nustatytas prietaiso sverto įstrižo pjūvio
kampas vertikalioje plokštumoje yra
užfiksuotas.
Simboliai ir jų reikšmės
Prispaudžiamoji svirtelė atidaryta:
Galima nustatyti įstrižo pjūvio kampus
vertikalioje plokštumoje.
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir
reikalavimus. Nesilaikant saugos nuorodų ir
reikalavimų gali trenkti elektros smūgis, kilti
gaisras, galima smarkiai susižaloti ir sužaloti
kitus asmenis.
Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji-
mo instrukcijos dalyje.
Naudojimas pagal paskirtį
Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant
medienoje tiesius išilginius ir skersinius pjūvius. Įstrižo
pjūvio kampas horizontalioje plokštumoje gali būti nuo –52°
iki +60° o įstrižo pjūvio kampas vertikalioje plokštumoje nuo
47° (kairėje pusėje) iki 47° (dešinėje pusėje).
Elektrinio įrankio galia yra apskaičiuota kietajai ir minkštajai
medienai bei drožlių ir pluošto plokštėms pjauti.
Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio
profilius ir plastiką.
Pavaizduoti prietaiso elementai
Numeriais pažymėtus elektrinio įrankio elementus rasite šios
instrukcijos puslapiuose pateiktuose paveikslėliuose.
(1)
Traukiamasis įtaisas
(2)
Pjuvenų išmetimo anga
(3)
Rankena prietaisui nešti
(4)
Gylio ribotuvo reguliavimo varžtas
(5)
Lazerio apsauginis gaubtelis
(6)
Slydimo ratukas
(7)
Įjungimo-išjungimo jungiklio įjungimo blokatorius
(8)
Įjungimo-išjungimo jungiklis
(9)
Rankena
(10)
Apsauginis gaubtas
(11)
Slankusis aps. gaubtas
(12)
Pjūklo diskas
(13)
Pjovimo stalo ilginamoji dalis
(14)
Atraminis bėgelis
(15)
Reguliuojamas atraminis bėgelis
(16)
Pjovimo stalas
(17)
Pjovimo stalo ilginamosios dalies prispaudžiamoji
svirtelė
(18)
Įstrižo pjūvio kampo skalė (horizontalioje plokštu-
moje)
(19)
Įstatomoji plokštelė
(20)
Fiksuojamasis spaustuvas
