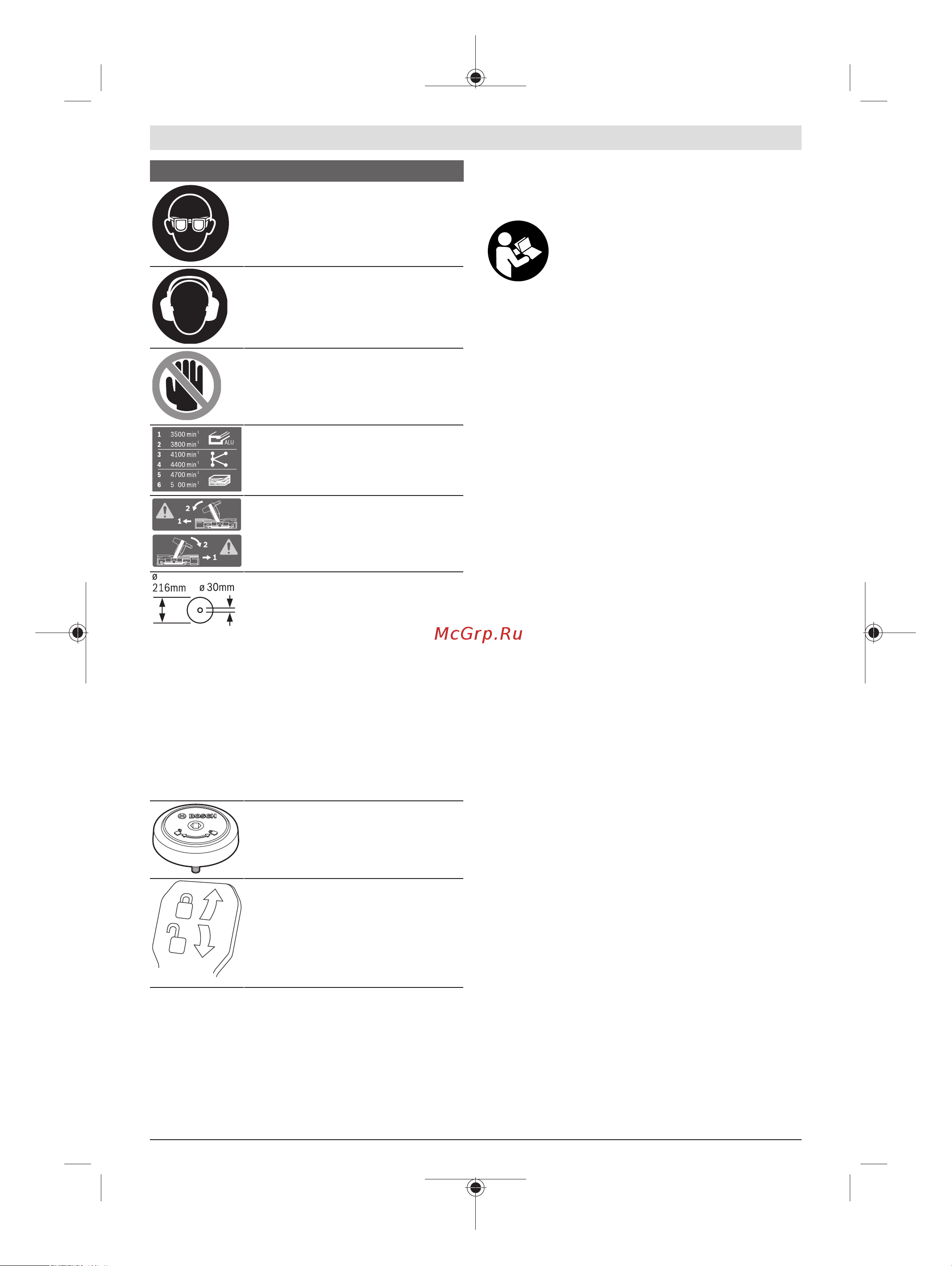

Pictogrammes et leur signification
Portez toujours des lunettes de protec-
tion.
Portez une protection auditive. L’expo-
sition aux bruits peut provoquer une
perte de l’audition.
Zone dangereuse! Gardez les mains,
doigts ou bras éloignés de cette zone.
3
Le tableau indique la position de vitesse
recommandée en fonction du matériau à
couper : aluminium, plastique, bois.
Pour effectuer des coupes biaises, il faut
pousser vers l’extérieur les butées ré-
glables ou les retirer complètement.
Faites attention aux dimensions de la
lame de scie. Le diamètre de l’alésage
central doit correspondre exactement à
celui de la broche (pas de jeu). Lorsqu’il
est nécessaire d’utiliser des bagues de
réduction, veillez à ce que les dimensions
de la bague de réduction soient adaptées
à l’épaisseur du corps de lame, au dia-
mètre de l’alésage de la lame et au dia-
mètre de la broche de l’outil. Utilisez
dans la mesure du possible les bagues de
réduction fournies avec la lame.
Le diamètre de lame doit correspondre à
l’indication du pictogramme.
Indique le sens de rotation de la broche
SDS pour serrer la lame de scie (sens an-
tihoraire) et pour desserrer la lame de
scie (sens horaire).
Levier de blocage fermé :
L’angle d’inclinaison du bras d’outil est
bloqué et ne peut pas être modifié.
Levier de blocage ouvert :
Il est possible de régler des angles d’incli-
naison pour des coupes biaises.
Description des prestations et du
produit
Lisez attentivement toutes les instructions
et consignes de sécurité. Le non-respect des
instructions et consignes de sécurité peut pro-
voquer un choc électrique, un incendie et/ou
entraîner de graves blessures.
Référez-vous aux illustrations qui se trouvent à l’avant de la
notice d’utilisation.
Utilisation conforme
Destiné à un usage stationnaire, l’outil électroportatif est
conçu pour effectuer des coupes droites longitudinales et
transversales dans le bois. Il permet de régler des angles
d’onglet de –52° à +60° dans le plan horizontal et des angles
d’inclinaison de 47° (vers la gauche) à 47° (vers la droite).
La puissance de l’outil électroportatif est conçue pour le
sciage du bois tendre et du bois dur ainsi que pour les pan-
neaux agglomérés et les panneaux de fibres.
L’outil électroportatif peut aussi servir à scier de l’aluminium
et des matières plastiques à condition d’utiliser des lames de
scie appropriées.
Éléments constitutifs
La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur la page graphique.
(1)
Dispositif radial
(2)
Éjection des copeaux
(3)
Poignée de transport
(4)
Vis d’ajustage de la butée de profondeur
(5)
Capot de protection du laser
(6)
Rouleau glisseur
(7)
Verrouillage d’enclenchement de l’interrupteur
Marche/Arrêt
(8)
Interrupteur Marche/Arrêt
(9)
Poignée
(10)
Capot de protection
(11)
Capot de protection à mouvement pendulaire
(12)
Lame de scie
(13)
Rallonge de la table de sciage
(14)
Rail de butée
(15)
Butée réglable
(16)
Table de sciage
(17)
Levier de blocage de la rallonge de table de sciage
(18)
Échelle graduée pour angles d’onglet
(19)
Pare-éclats
(20)
Patte de blocage
(21)
Bouton de blocage d’angle d’onglet
(22)
Levier de préréglage d’angle d’onglet
(23)
Pied anti-basculement
Français | 41
Bosch Power Tools 1 609 92A 3UK | (07.08.2018)
