Suomi | 127
sahanterän heilurisuojuksen täytyy jälleen sulkeutua ja lukit-
tua sahausvarren yläasennossa.
Sahauslinjan näyttäminen (katso kuvat N1−N2)
Lasersäde näyttää sahanterän sahauslinjan. Näin voit sijoit-
taa työkappaleen tarkasti sahausasentoon heilurisuojusta
avaamatta.
– Kytke tätä varten lasersäde päälle kytkimen (28) avulla.
– Työnnä haluamasi katselusuunnan mukaan laseryksikköä
(20) siirtimen (50) avulla vasemmalle tai oikealle. Tämän
myötä sahauslinja näytetään lasersäteellä valinnaisesti sa-
hanterän vasemmalla tai oikealla puolella.
– Jos sahauslinja näytetään lasersäteellä sahaterän vasem-
malla puolella, kohdista työkappaleeseen merkitty viiva
laserlinjan oikeaan reunaan.
Jos sahauslinja näytetään lasersäteellä sahaterän oikealla
puolella, kohdista työkappaleeseen merkitty viiva laserlin-
jan vasempaan reunaan.
Käyttäjän sijainti (katso kuva O)
u Älä seiso sähkötyökalun edessä samassa linjassa sa-
hanterän kanssa, vaan seiso aina sivulla sahanterään
nähden. Tällöin olet suojassa mahdollisen takaiskun vai-
kutuksilta.
– Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahan-
terästä.
– Älä risti käsivarsia sahausvarren edessä.
Työkappaleen sallitut mitat
Maks. työkappaleet:
Vaakasuuntainen
jiirikulma
Pystysuuntainen
jiirikulma
Korkeus x leveys
[mm]
0° 0° 65 x 220
45° 0° 65 x 155
0° 45° 40 x 220
45° 45° 40 x 155
Min. työkappaleet (= kaikki työkappaleet, jotka voi kiinnittää
mukana toimitetun ruuvipuristimen (19) kanssa sahanterän
vasemmalla tai oikealle puolelle): 100 x 40 mm (pituus x le-
veys)
Maks. sahaussyvyys (0°/0°): 50 mm
Sahaus ilman vetoliikettä (katkaisu) (katso kuva P)
– Kun haluat sahata ilman vetoliikettä (pienet työkappa-
leet), avaa lukitusvipu (32), mikäli tämä lukitsee liukulait-
teen (31). Työnnä sahausvartta rajoittimeen asti ohjaus-
kiskojen (18) ja (7) suuntaan ja paina lukitusvipua taak-
sepäin liukulaitteen lukitsemiseksi.
– Kiinnitä työkappale mittojensa mukaan.
– Säädä haluamasi jiirikulma.
– Käynnistä sähkötyökalu.
– Paina vipua (3) ja ohjaa sahausvartta kahvan (1) avulla hi-
taasti alaspäin.
– Katkaise työkappale tasaisella nopeudella.
– Sammuta sähkötyökalu ja odota, kunnes sahanterä on py-
sähtynyt paikalleen.
– Ohjaa sahausvartta hitaasti ylöspäin.
Sahaus vetoliikkeellä
– Kun haluat sahata liukulaitteen (31) kanssa (leveät työ-
kappaleet), avaa lukitusvipu (32), mikäli tämä lukitsee
liukulaitteen.
– Kiinnitä työkappale mittojensa mukaan.
– Säädä haluamasi jiirikulma.
– Vedä sahausvartta niin kauas ohjainkiskosta (7), kunnes
sahanterä on työkappaleen edessä.
– Käynnistä sähkötyökalu.
– Paina vipua (3) ja ohjaa sahausvartta kahvan (1) avulla hi-
taasti alaspäin.
– Paina tämän jälkeen sahausvartta ohjainkiskon (7) suun-
taan ja katkaise työkappale tasaisella nopeudella.
– Sammuta sähkötyökalu ja odota, kunnes sahanterä on py-
sähtynyt paikalleen.
– Ohjaa sahausvartta hitaasti ylöspäin.
Syvyydenrajoittimen asetus (uran sahaus) (katso kuva
Q)
Syvyydenrajoitinta täytyy säätää, jos haluat sahata uran.
– Käännä syvyydenrajoitinta (25) ulospäin.
– Paina vipua (3) ja käännä sahausvarsi haluamaasi asen-
toon.
– Kierrä säätöruuvia (24), kunnes ruuvin pää koskettaa sy-
vyydenrajoitinta (25).
– Ohjaa sahausvartta hitaasti ylöspäin.
Kulutuslevyjen vaihto (katso kuva R)
Musta kulutuslevy (10) voi kulua käytön myötä loppuun.
Vaihda vaurioitunut kulutuslevy.
– Aseta sähkötyökalu käyttöasentoon.
– Irrota kiinnitysruuvi (51) kuusiokoloavaimella (38) ja ota
vanha kulutuslevy pois.
– Asenna uusi kulutuslevy ja kiristä kiinnitysruuvi (51).

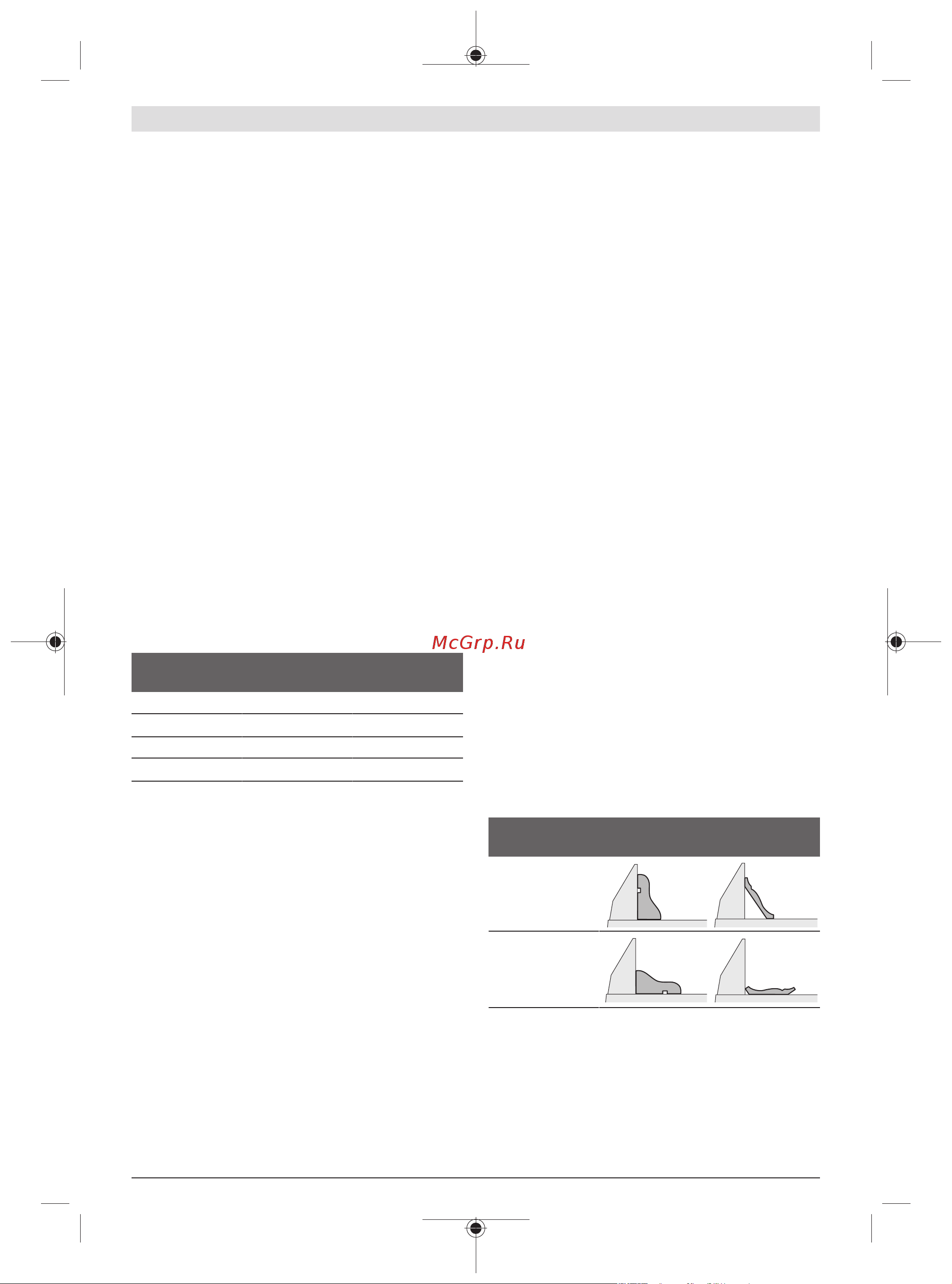

Profiililistojen työstäminen
Profiililistoja voidaan työstää kahdella eri tavalla:
Työkappaleen si-
joitus
Jalkalistat Sisäkattolistat
– Painettuna oh-
jainkiskoa vas-
ten
– Tasaisesti saha-
pöydän päällä
Lisäksi voit sahata profiililistan listan leveydestä riippuen ve-
toliikkeellä tai ilman sitä.
Kokeile sahata säädetyn jiirikulman (vaakasuuntainen ja/tai
pystysuuntainen) kanssa aina ensin hukkapalaan.
Kuljetus (katso kuva S)
Seuraavat toimenpiteet on suoritettava ennen sähkötyöka-
lun kuljetusta:
Bosch Power Tools 1 609 92A 4DT | (06.12.2018)
