154 | Polski

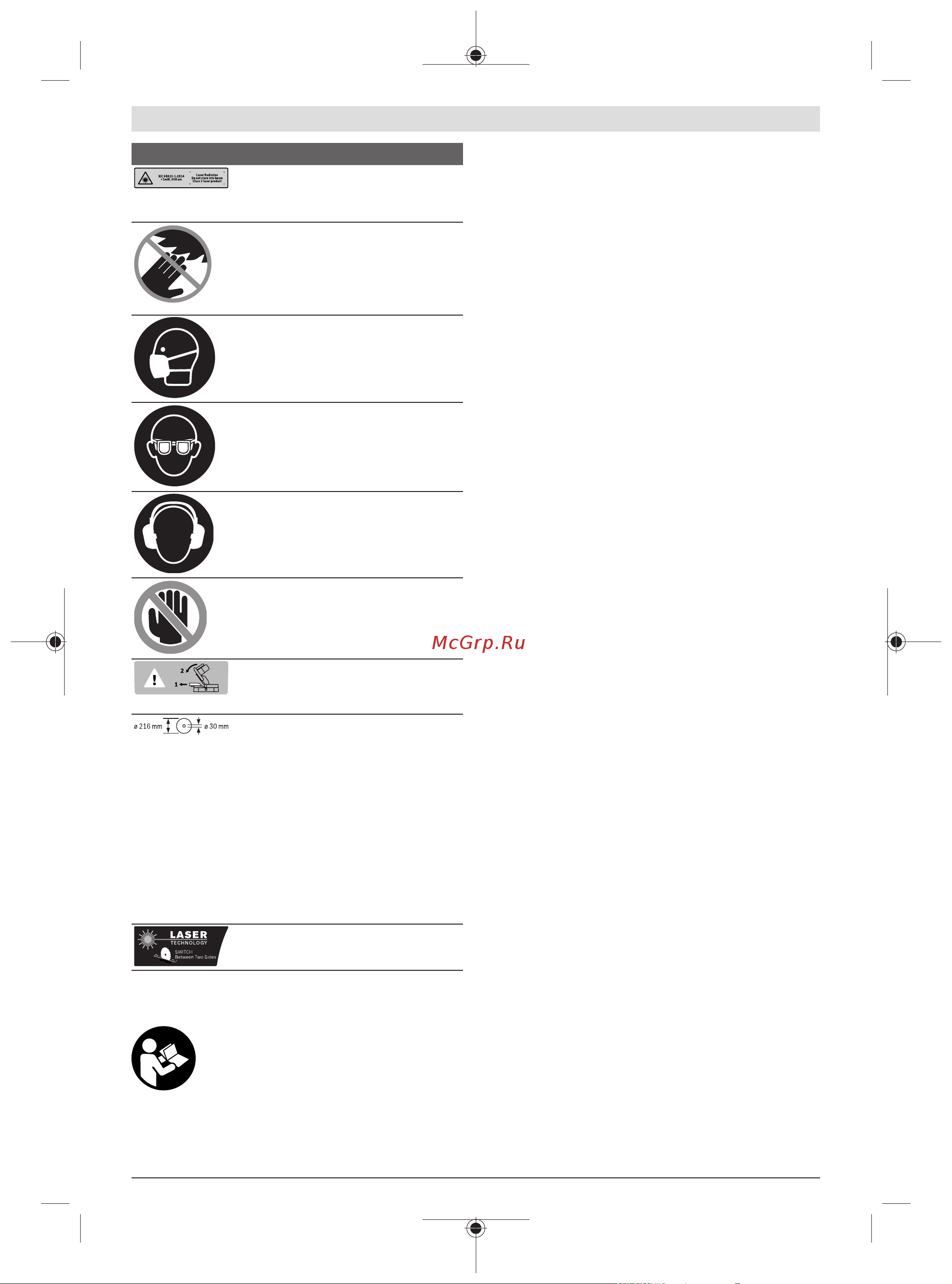

Symbole i ich znaczenie

Promieniowanie laserowe

nie wpatrywać się w wiązkę lasera

Klasa lasera 2

Gdy elektronarzędzie jest włączone,

należy trzymać dłonie z dala od obsza-

ru pracy piły. Podczas kontaktu z tarczą

istnieje niebezpieczeństwo doznania ob-

rażeń.

Należy stosować maskę przeciwpyło-

wą.

Należy zakładać okulary ochronne.

Należy stosować środki ochrony słu-

chu. Hałas może spowodować utratę słu-

chu.

Strefa niebezpieczna! W miarę możli-

wości nie zbliżać do tej strefy dłoni,

palców ani ramion.

Podczas wykonywania pionowych cięć

pod kątem należy wysunąć przestawną

szynę oporową całkowicie na zewnątrz.

Należy zwrócić uwagę na wymiary tarczy.

Średnica otworu musi pasować bez luzu

do wrzeciona. Jeżeli konieczne jest uży-

cie kształtek redukcyjnych, należy zwró-

cić uwagę, aby kształtka redukcyjna pa-

sowała wymiarami do grubości korpusu

tarczy i średnicy otworu, a także do śred-

nicy wrzeciona narzędzia. W miarę możli-

wości należy stosować kształtki redukcyj-

ne dostarczone wraz z tarczą.

Średnica tarczy musi odpowiadać średni-

cy podanej na symbolu.

Laser może wskazywać linię cięcia zarów-

no z lewej, jak i z prawej strony tarczy.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki do-

tyczące bezpieczeństwa i zalecenia. Nie-

przestrzeganie wskazówek dotyczących bez-

pieczeństwa izaleceń może doprowadzić do

porażenia prądem elektrycznym, pożaru i/lub

poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku

instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest urządzeniem stacjonarnym, przezna-

czonym do wzdłużnego i poprzecznego cięcia drewna po linii

prostej. Istnieje przy tym możliwość ustawienia kątów cięcia

w poziomie, w zakresie od –48° do +48°, jak również w pio-

nie, w zakresie od 0° do 45°. Moc elektronarzędzia dostoso-

wana jest do cięcia zarówno miękkiego, jak i twardego drew-

na.

Elektronarzędzie nie jest przystosowane do cięcia aluminium

ani innych metali nieżelaznych.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odno-

si się do schematu elektronarzędzia na stronach graficznych.

(1)

Rękojeść

(2)

Tabliczka ostrzegawcza lasera

(3)

Dźwignia do odblokowania głowicy

(4)

Pokrywa ochronna

(5)

Osłona

(6)

Rolka ślizgowa

(7)

Szyna oporowa

(8)

Stół pilarski

(9)

Otwory montażowe

(10)

Podkładka

(11)

Gałka nastawcza dla dowolnych kątów cięcia (w

poziomie)

(12)

Zabezpieczenie przed wywróceniem się

(13)

Wskaźnik kąta cięcia (w poziomie)

(14)

Nacięcia dla standardowych kątów cięcia (w pozio-

mie)

(15)

Skala kąta cięcia (w poziomie)

(16)

Śruba mocująca do stacjonarnej przedłużki stołu

(17)

Przedłużka stołu (stacjonarna)

(18)

Przestawna szyna oporowa

(19)

Ścisk stolarski

(20)

Laser/Wyjście wiązki lasera

(21)

Uchwyt mocujący dla dowolnych kątów cięcia (w

pionie)

(22)

Uchwyt transportowy

(23)

Worek na pył

(24)

Śruba regulacyjna ogranicznika głębokości

(25)

Ogranicznik głębokości

(26)

Tarcza

(27)

Włącznik/wyłącznik

(28)

Włącznik/wyłącznik lasera (oznaczanie linii cięcia)

(29)

Wyrzutnik wiórów

(30)

Pałąk zabezpieczenia przed wywróceniem się

1 609 92A 4DT | (06.12.2018) Bosch Power Tools
