202 | Русский
чом справа от пильного диска, расположите марки-
ровку на заготовке по левому краю лазерной линии.
Положение оператора (см. рис. O)
u Не стойте перед электроинструментом в одну ли-
нию с пильным диском, стоять нужно всегда сбоку
в смещенном по отношении к пильному диску поло-
жении. Таким образом Вы можете защитить себя от
возможного рикошета.
– Не подставляйте руки и пальцы под вращающийся
пильный диск.
– Не скрещивайте руки перед кронштейном.
Допустимые размеры заготовки
Максимальные заготовки:
Горизонтальный
угол распила
Вертикальный
угол распила
Высота х ширина
[мм]
0° 0° 65 x 220
45° 0° 65 x 155
0° 45° 40 x 220
45° 45° 40 x 155
Минимальные заготовки (= все заготовки, которые мо-
гут быть закреплены слева или справа от пильного диска
с помощью прилагающейся струбцины (19)): 100 x 40
мм (длина x ширина)
Глубина резания, макс. (0°/0°): 50 мм
Резание без тягового движения (торцевание) (см.
рис. P)
– Для резания без тягового устройства (небольшие заго-
товки) отпустите рычаг фиксации (32), если это тяго-
вое устройство (31) заклинило. Продвиньте крон-
штейн рабочего инструмента до упора в направлении
упорных планок (18) и (7), затем для фиксации тяго-
вого устройства снова опустите рычаг фиксации вниз.
– Закрепите заготовку в соответствии с размерами.
– Настройте требуемый угол распила.
– Включите электроинструмент.
– Нажмите на рычаг (3) и медленно опустите кронштейн
за рукоятку (1).
– Выполните рез с равномерной подачей.
– Выключите электроинструмент и подождите, пока
пильное полотно полностью остановится.
– Осторожно поднимите кронштейн рабочего инстру-
мента.
Резание с тяговым движением
– Для резания при помощи тягового устройства (31)
(широкие заготовки) отпустите рычаг фиксации (32),
если это тяговое устройство заклинило.
– Закрепите заготовку в соответствии с размерами.
– Настройте требуемый угол распила.
– Отодвиньте кронштейн настолько от упорной планки
(7), чтобы пильный диск оказался перед заготовкой.
– Включите электроинструмент.
– Нажмите на рычаг (3) и медленно опустите кронштейн
за рукоятку (1).
– Прижмите теперь кронштейн в направлении упорной
планки (7) и распилите заготовку с равномерной пода-
чей.
– Выключите электроинструмент и подождите, пока
пильное полотно полностью остановится.
– Осторожно поднимите кронштейн рабочего инстру-
мента.
Установка упора глубины (резание паза) (см. рис. Q)
Для выпиливания пазов необходимо переставить ограни-
читель глубины.
– Поверните ограничитель глубины (25) наружу.
– Нажмите на рычаг (3) и поверните кронштейн рабоче-
го инструмента в нужное положение.
– Отрегулируйте юстировочный винт (24) так, чтобы его
конец касался ограничителя глубины (25).
– Осторожно поднимите кронштейн рабочего инстру-
мента.
Смена плит-вкладышей (см. рис. R)
При длительной эксплуатации электроинструмента чер-
ная плита-вкладыш (10) может износиться.
Неисправная плита-вкладыш подлежит замене.
– Приведите электроинструмент в рабочее положение.
– Выкрутите крепежные винты (51) с помощью ключа-
шестигранника (38) и снимите старую плиту-вкладыш.
– Вставьте новую плиту-вкладыш и снова туго затяните
крепежные винты (51).

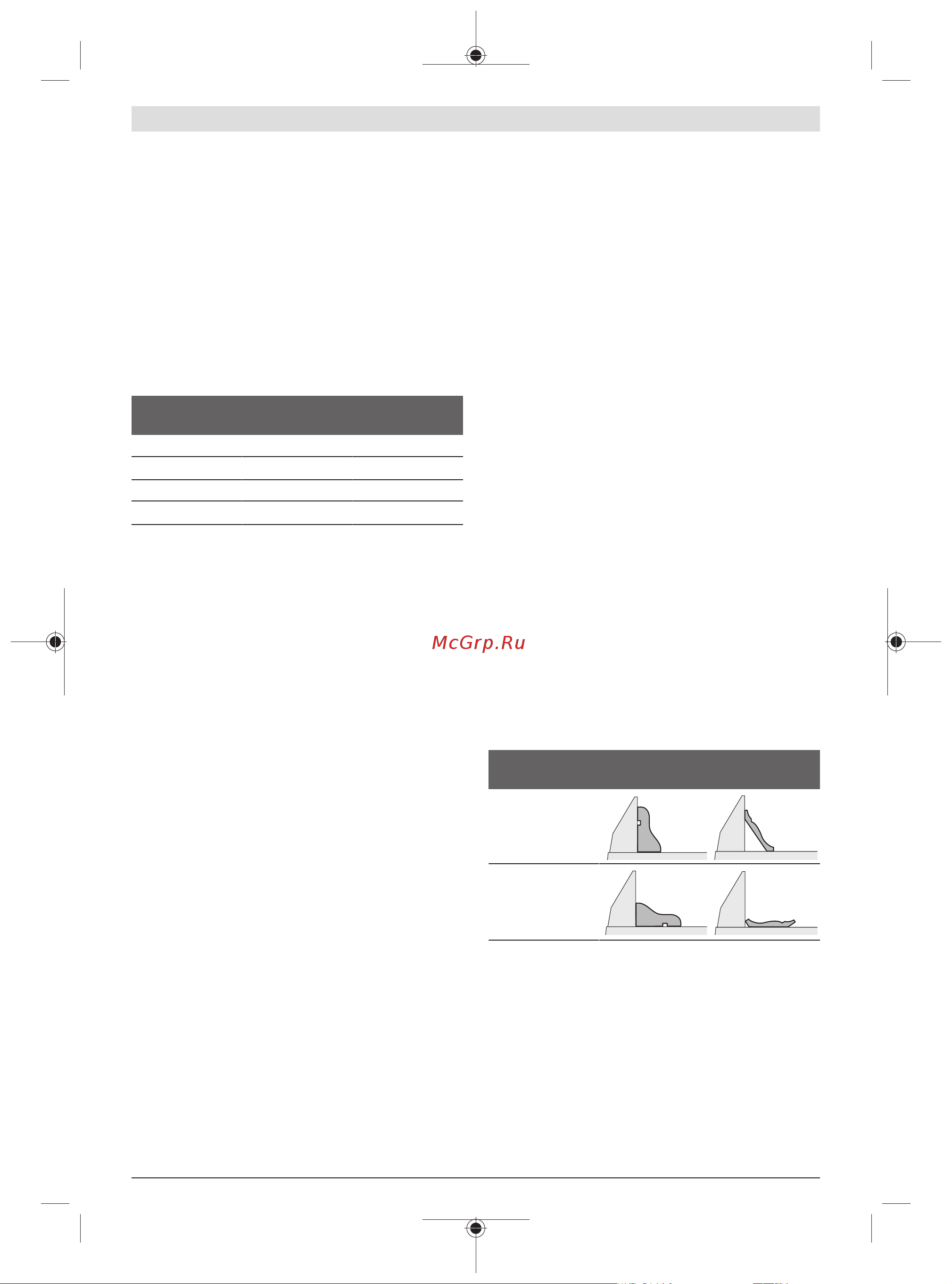

Обработка профильных реек
Профильные рейки Вы можете обрабатывать двумя раз-
личными способами:
Позиционирова-
ние заготовки
Плинтусы Потолочные
рейки
– приставив их к
упорной
планке,
– плоско поло-
жив на стол пи-
лы
Далее Вы можете, в зависимости от ширины профильной
рейки, выполнять резы с тяговым движением и без тяго-
вого движения.
Настроенный угол распила (горизонтальный и/или верти-
кальный) нужно всегда сначала проверить на отходах.
Транспортировка (см. рис. S)
Перед транспортировкой электроинструмента выполните
следующее:
– Приведите электроинструмент в рабочее положение.
– Вставьте гибкие удлинители стола (48) в крепления
(36) на электроинструменте.
1 609 92A 4DT | (06.12.2018) Bosch Power Tools
