24 | Deutsch
Horizontaler Geh-
rungswinkel
Vertikaler Geh-
rungswinkel
Höhe x Breite
[mm]
0° 0° 65 x 220
45° 0° 65 x 155
0° 45° 40 x 220
45° 45° 40 x 155
Minimale Werkstücke (= alle Werkstücke, die mit der mitge-
lieferten Schraubzwinge (19) links oder rechts vom Säge-
blatt festgespannt werden können): 100 x 40 mm (Länge x
Breite)
max. Schnitttiefe (0°/0°): 50 mm
Sägen ohne Zugbewegung (Kappen) (siehe Bild P)
– Für Schnitte ohne Zugbewegung (kleine Werkstücke) lö-
sen Sie den Feststellhebel (32), falls dieser die Zugvor-
richtung (31) klemmt. Schieben Sie den Werkzeugarm
bis zum Anschlag in Richtung Anschlagschienen (18) und
(7) und drücken Sie zum Arretieren der Zugvorrichtung
den Feststellhebel wieder nach hinten.
– Spannen Sie das Werkstück entsprechend den Abmes-
sungen fest.
– Stellen Sie den gewünschten Gehrungswinkel ein.
– Schalten Sie das Elektrowerkzeug ein.
– Drücken Sie auf den Hebel (3) und führen Sie den Werk-
zeugarm mit dem Handgriff (1) langsam nach unten.
– Sägen Sie das Werkstück mit gleichmäßigem Vorschub
durch.
– Schalten Sie das Elektrowerkzeug aus und warten Sie, bis
das Sägeblatt komplett zum Stillstand gekommen ist.
– Führen Sie den Werkzeugarm langsam nach oben.
Sägen mit Zugbewegung
– Für Schnitte mithilfe der Zugvorrichtung (31) (breite
Werkstücke) lösen Sie den Feststellhebel (32), falls die-
ser die Zugvorrichtung klemmt.
– Spannen Sie das Werkstück entsprechend den Abmes-
sungen fest.
– Stellen Sie den gewünschten Gehrungswinkel ein.
– Ziehen Sie den Werkzeugarm so weit von der Anschlag-
schiene (7) weg, bis das Sägeblatt vor dem Werkstück
ist.
– Schalten Sie das Elektrowerkzeug ein.
– Drücken Sie auf den Hebel (3) und führen Sie den Werk-
zeugarm mit dem Handgriff (1) langsam nach unten.
– Drücken Sie nun den Werkzeugarm in Richtung Anschlag-
schiene (7) und sägen Sie das Werkstück mit gleichmäßi-
gem Vorschub durch.
– Schalten Sie das Elektrowerkzeug aus und warten Sie, bis
das Sägeblatt komplett zum Stillstand gekommen ist.
– Führen Sie den Werkzeugarm langsam nach oben.
Tiefenanschlag einstellen (Nut sägen) (siehe Bild Q)
Der Tiefenanschlag muss verstellt werden, wenn Sie eine
Nut sägen wollen.
– Schwenken Sie den Tiefenanschlag (25) nach außen.
– Drücken Sie auf den Hebel (3) und schwenken Sie den
Werkzeugarm in die gewünschte Position.
– Verdrehen Sie die Justierschraube (24), bis das Schrau-
benende den Tiefenanschlag (25) berührt.
– Führen Sie den Werkzeugarm langsam nach oben.
Einlegeplatten auswechseln (siehe Bild R)
Die schwarze Einlegeplatte (10) kann nach längerem Ge-
brauch des Elektrowerkzeugs verschleißen.
Wechseln Sie eine defekte Einlegeplatte aus.
– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Schrauben Sie die Befestigungsschraube (51) mit dem
Innensechskantschlüssel (38) heraus und entnehmen Sie
die alte Einlegeplatte.
– Legen Sie die neue Einlegeplatte ein und schrauben Sie
die Befestigungsschraube (51) wieder fest.

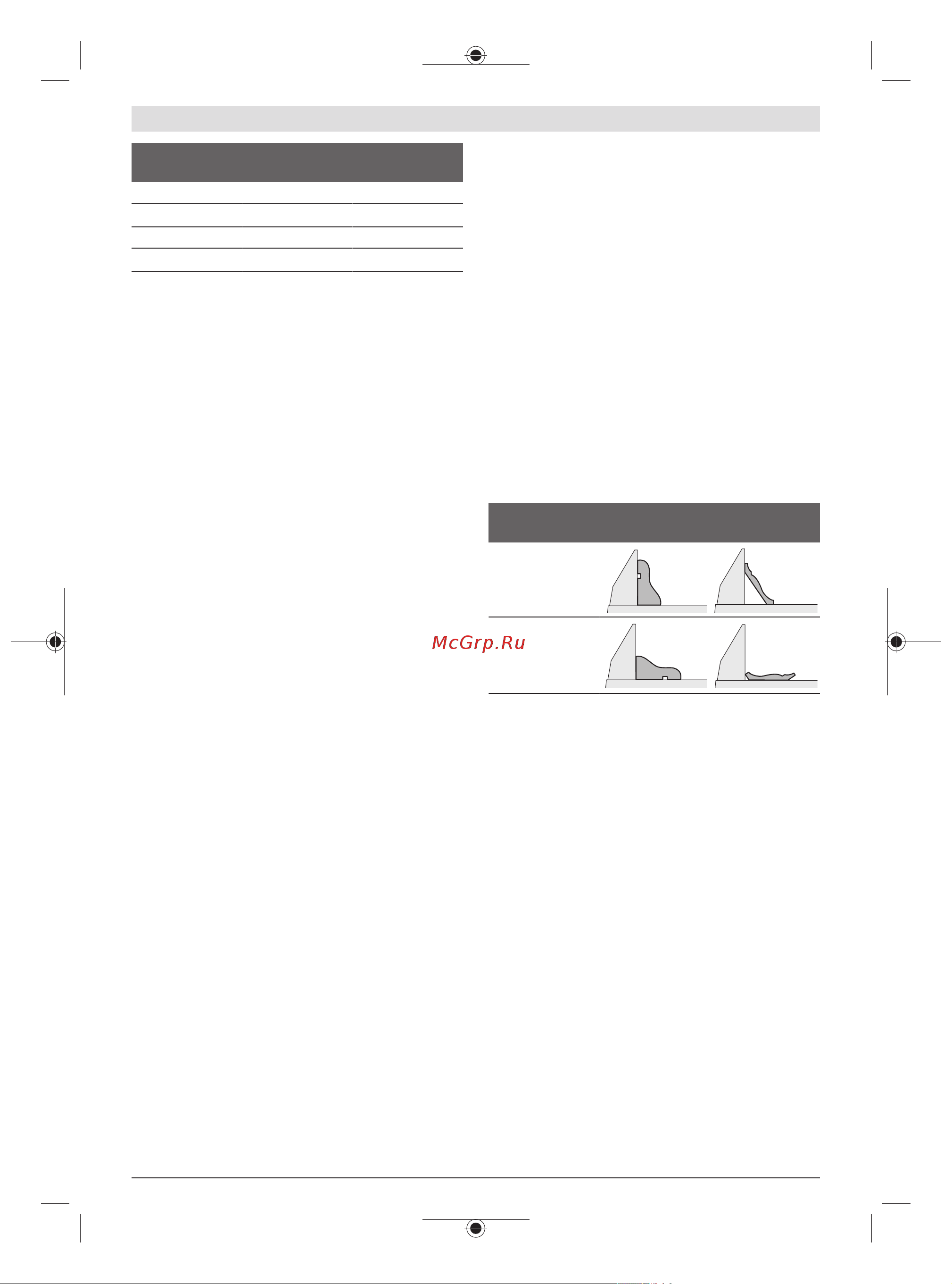

Profilleisten bearbeiten
Profilleisten können Sie auf zwei verschiedene Arten bear-
beiten:
Positionierung
des Werkstücks
Bodenleiste Deckenleiste
– gegen die An-
schlagschiene
angestellt
– flach liegend
auf dem Säge-
tisch
Des Weiteren können Sie abhängig von der Breite der Profil-
leiste die Schnitte mit oder ohne Zugbewegung ausführen.
Probieren Sie den eingestellten Gehrungswinkel (horizontal
und/oder vertikal) immer zuerst an einem Abfallholz aus.
Transport (siehe Bild S)
Vor einem Transport des Elektrowerkzeugs müssen Sie fol-
gende Schritte durchführen:
– Bringen Sie das Elektrowerkzeug in Transportstellung.
– Stecken Sie die flexiblen Sägetischverlängerungen (48)
in die Aufnahmen (36) des Elektrowerkzeugs.
– Entfernen Sie alle Zubehörteile, die nicht fest an dem
Elektrowerkzeug montiert werden können.
Legen Sie unbenutzte Sägeblätter zum Transport, wenn
möglich, in einen geschlossenen Behälter.
– Tragen Sie das Elektrowerkzeug am Transportgriff (22).
u Verwenden Sie beim Transportieren des Elektrowerk-
zeuges nur die Transportvorrichtungen und niemals
die Schutzvorrichtungen.
Wartung und Service
Wartung und Reinigung
u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
1 609 92A 4DT | (06.12.2018) Bosch Power Tools
