Français | 39

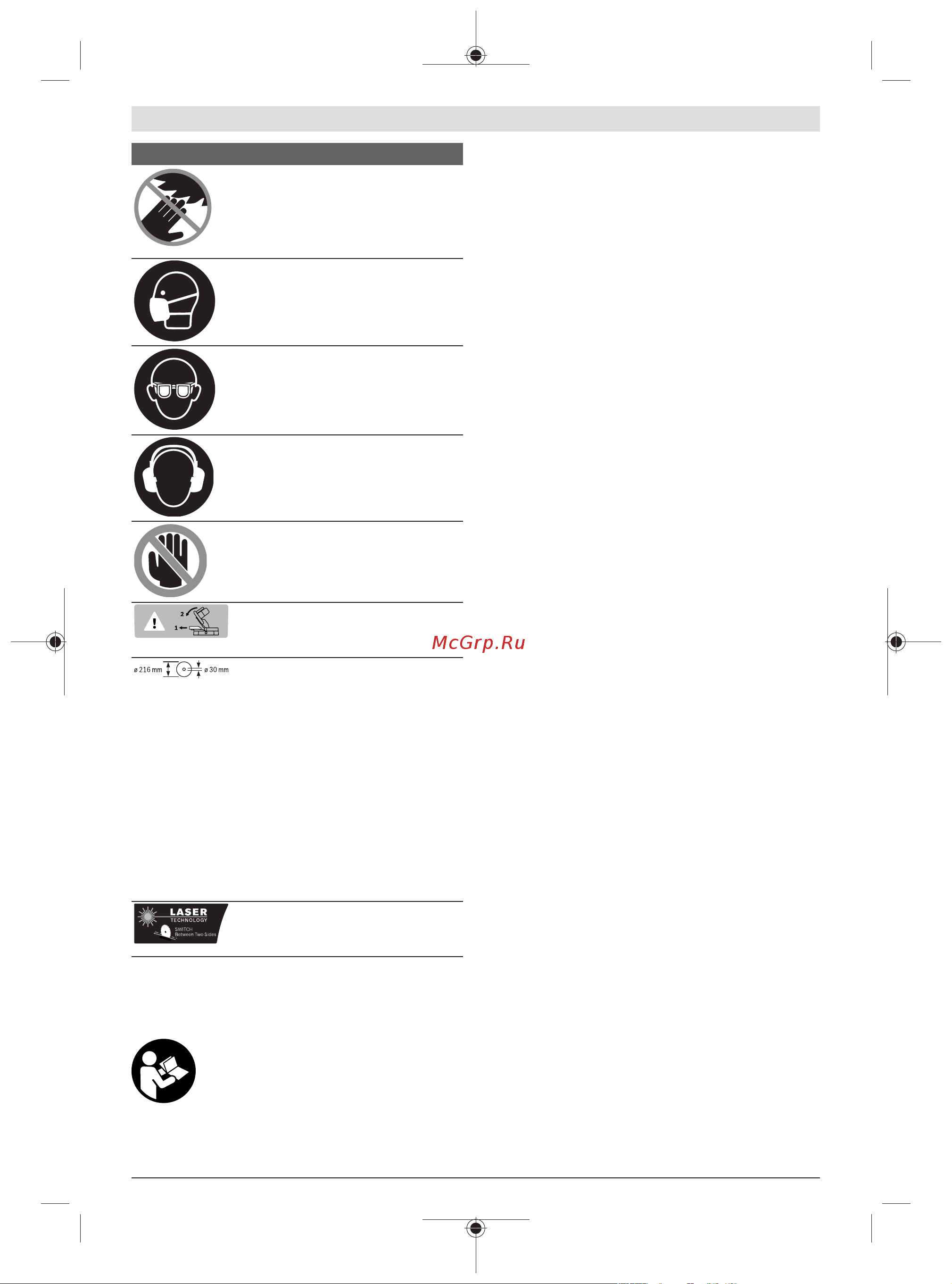

Symboles et leur signification
N’approchez en aucun cas les mains de
la zone de sciage pendant le fonction-
nement de l’outil électroportatif. Il y a
risque de blessure grave en cas de
contact avec la lame de scie.
Portez un masque anti-poussières.
Portez toujours des lunettes de protec-
tion.
Portez une protection auditive. L’expo-
sition aux bruits peut provoquer une
perte de l’audition.
Zone dangereuse! Gardez les mains,
doigts ou bras éloignés de cette zone.
Pour la réalisation de coupes biaises, il
convient de tirer le rail de butée réglable
vers l’extérieur.
Respectez les dimensions prescrites des
lames de scie. Le diamètre de l’alésage
central doit correspondre exactement à
celui de la broche (pas de jeu). Lorsqu’il
est nécessaire d’utiliser des bagues de
réduction, veillez à ce que les dimensions
de la bague de réduction soient adaptées
à l’épaisseur du corps de lame, au dia-
mètre de l’alésage de la lame et au dia-
mètre de la broche de l’outil. Utilisez
dans la mesure du possible les bagues de
réduction fournies avec la lame.
Le diamètre de lame doit correspondre à
l’indication du pictogramme.
Le faisceau laser peut projeter la ligne de
coupe au choix à gauche ou à droite de la
lame de scie.
Description des prestations et du
produit
Lisez attentivement toutes les instructions
et consignes de sécurité. Le non-respect des
instructions et consignes de sécurité peut pro-
voquer un choc électrique, un incendie et/ou
entraîner de graves blessures.
Référez-vous aux illustrations qui se trouvent à l’avant de la
notice d’utilisation.
Utilisation conforme
Destiné à un usage stationnaire, l’outil électroportatif est
conçu pour effectuer des coupes droites longitudinales et
transversales dans le bois. Il permet de régler des angles
d’onglet de –48° à +48° et des angles d’inclinaison de 0° à
45°. La puissance de l’outil électroportatif est adaptée au
sciage de bois tendres et durs.
L’outil électroportatif n’est pas conçu pour scier l’aluminium
ou d’autres métaux non ferreux.
Éléments constitutifs
La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur la page graphique.
(1)
Poignée
(2)
Étiquette d’avertissement laser
(3)
Levier de desserrage du bras d’outil
(4)
Capot de protection
(5)
Capot de protection à mouvement pendulaire
(6)
Rouleau glisseur
(7)
Rail de butée
(8)
Table de sciage
(9)
Alésages pour le montage
(10)
Pare-éclats
(11)
Bouton de blocage d’angle d’onglet (plan horizon-
tal)
(12)
Pied anti-basculement
(13)
Indicateur d’angle d’onglet (plan horizontal)
(14)
Encoches pour angles d’onglet standard (plan ho-
rizontal)
(15)
Échelle graduée pour angles d’onglet
(16)
Vis de fixation pour rallonge de table de sciage fixe
(17)
Rallonge de table de sciage (fixe)
(18)
Rail de butée réglable
(19)
Serre-joint
(20)
Unité laser/sortie du rayon laser
(21)
Levier de serrage pour angle d’inclinaison quel-
conque (plan vertical)
(22)
Poignée de transport
(23)
Sac à poussières
(24)
Vis d’ajustage de la butée de profondeur
(25)
Butée de profondeur
(26)
Lame de scie
(27)
Interrupteur Marche/Arrêt
(28)
Interrupteur Marche/Arrêt du laser (marquage de
ligne de coupe)
(29)
Éjecteur de copeaux
(30)
Étrier de protection anti-basculement
(31)
Système radial
(32)
Levier de blocage du système radial
Bosch Power Tools 1 609 92A 4DT | (06.12.2018)
