50 | Español

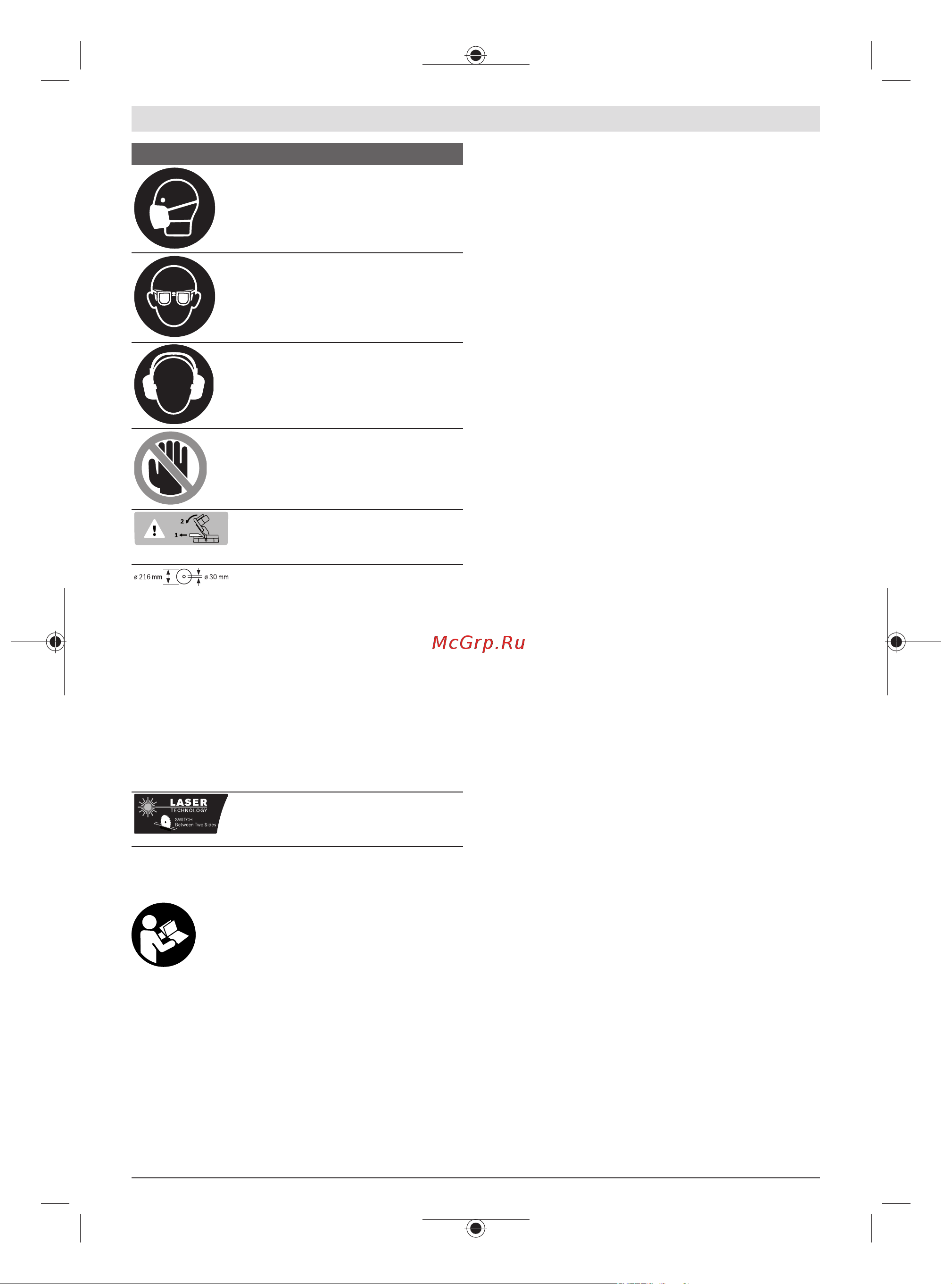

Simbología y su significado
Colóquese una mascarilla antipolvo.
Colóquese unas gafas de protección.
Utilice unos protectores auditivos. El
ruido intenso puede provocar sordera.
¡Área de peligro! Mantenga alejados de
este área las manos, dedos o brazos.
En el caso de aserrar ángulos de inglete
verticales, el riel de tope regulable debe
tirarse hacia afuera.
Tenga en cuenta las dimensiones de la
hoja de sierra. El orificio debe ajustar sin
holgura en el husillo portaútiles. En caso
de que sea necesaria una utilización de
reductores, preste atención a que las di-
mensiones del reductor sean las adecua-
das para el espesor de la hoja y el diáme-
tro del agujero de la hoja de sierra así co-
mo para el diámetro del husillo portaúti-
les. Utilice en lo posible los reductores
suministrados con la hoja de sierra.
El diámetro de la hoja de sierra debe co-
rresponder a la indicación del símbolo.
La línea de corte se puede indicar con el
rayo láser optativamente a la izquierda o
la derecha de la hoja de sierra.
Descripción del producto y servicio
Lea íntegramente estas indicaciones de se-
guridad e instrucciones. Las faltas de obser-
vación de las indicaciones de seguridad y de
las instrucciones pueden causar descargas
eléctricas, incendios y/o lesiones graves.
Por favor, observe las ilustraciones en la parte inicial de las
instrucciones de servicio.
Utilización reglamentaria
La herramienta eléctrica ha sido proyectada para realizar es-
tacionariamente cortes rectilíneos a lo largo y a lo ancho en
madera. En ello, es posible ajustar ángulos de inglete hori-
zontales de –48° hasta +48° así como ángulos de inglete ver-
ticales de 0° hasta 45°. La potencia de la herramienta eléctri-
ca es apta para serrar maderas duras y blandas.
La herramienta eléctrica no es apropiada para serrar alumi-
nio ni otros metales no férricos.
Componentes principales
La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en la página ilustrada.
(1)
Empuñadura
(2)
Señal de aviso láser
(3)
Palanca de liberación del brazo de la herramienta
(4)
Cubierta protectora
(5)
Cubierta protectora pendular
(6)
Rodillo de deslizamiento
(7)
regleta tope
(8)
Mesa de corte
(9)
Taladros de sujeción
(10)
Placa de inserción
(11)
Mango de bloqueo para ángulos de inglete discre-
cionales (horizontal)
(12)
Protección contra vuelco
(13)
Indicador de ángulos de inglete (horizontal)
(14)
Muescas para ángulos de inglete estándar (hori-
zontal)
(15)
Escala para ángulo de inglete (horizontal)
(16)
Tornillo de sujeción para la prolongación estacio-
naria de la mesa de corte
(17)
Prolongación de la mesa de corte (estacionaria)
(18)
Regleta tope ajustable
(19)
Tornillo de apriete
(20)
Unidad de láser/salida de radiación láser
(21)
Empuñadura perfilada para ángulos de inglete dis-
crecionales (vertical)
(22)
Empuñadura de transporte
(23)
Saco colector de polvo
(24)
Tornillo de reglaje del tope de profundidad
(25)
Tope de profundidad
(26)
Hoja de sierra
(27)
Interruptor de conexión/desconexión
(28)
Interruptor de conexión/desconexión para láser
(marca de línea de corte)
(29)
Expulsor de virutas
(30)
Estribo antivuelco
(31)
Dispositivo de desplazamiento
(32)
Palanca de enclavamiento del dispositivo de trac-
ción
(33)
Taladros para tornillos de apriete
(34)
Alojamiento para la prolongación estacionaria de
la mesa de corte
1 609 92A 4DT | (06.12.2018) Bosch Power Tools
