Инструкция по эксплуатации и техническому обслуживанию

Торцовочная пила со столом 12

o Установите на поворотный стол (12) защитную вставку диска (16), зацепив ее за

выступы упора (13) и обеспечив совпадение выступа вставки с пазом в столе. От-

сутствие защитной вставки (16) не позволяет зафиксировать подвижный корпус

пилы в нижнем положении.

o Нажав на кнопку разблокировки (3), опустите подвижный корпус пилы вниз до

упора. Зафиксируйте его положение, утопив стопор (23).

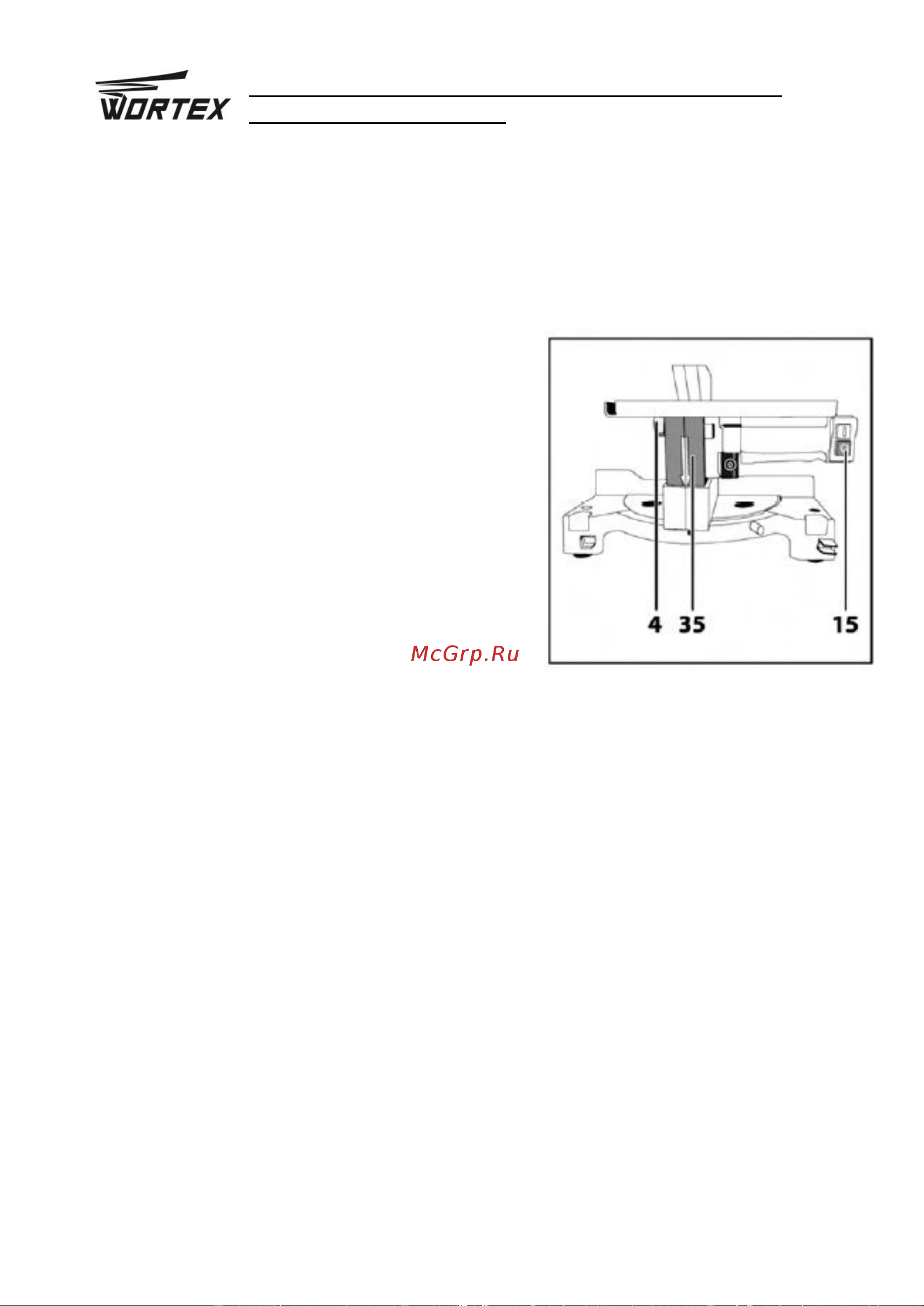

Подготовка пилы к работе в режиме торцовочной пилы:

o Поверните стол (12) в нулевое положение

и затяните рукоятку (9).

o Отпустите винты-барашки (4) и макси-

мально поднимите рабочий стол (18). За-

фиксируйте стол, затянув крепления (4).

Если подъемный стол (18) не находится в

крайнем верхнем положении, разблоки-

ровка подвижного корпуса пилы невоз-

можна.

o Установите голову пилы в вертикальное

положение, для чего прижмите ее вниз, от-

тяните стопор (23) и, придерживая рукоят-

ку (2), дайте возможность голове под дей-

ствием пружины переместиться в верхнее

положение. Отпустите стопор (23).

o Снимите защитную вставку (16).

Дополнительные сведения:

o Выключатели автоматически переключаются с 1 на 15 и обратно при переводе

пилы из одного режима в другой.

o Пила точно отрегулирована при производстве, однако транспортировка может

ослабить винты и нарушить точность установки. Поэтому перед началом работы

нужно проверить следующие настройки:

1. Угол установки ограничительного упора наклона на 0°. Угол проверяйте в торцо-

вочном режиме угольником между плоскостью диска и поверхностью поворотного

стола.

2. Угол установки ограничительного упора наклона 45°. Угол проверяйте в торцовоч-

ном режиме только после установки ограничительного упора наклона на 0°. Угол

проверять по шкале наклона, наклонив голову пилы до упора влево.

3. Угол установки фронтального упора проверяйте в настольном режиме угольником

между плоскостями диска и фронтального упора при установленном в положение

0° поворотном столе.

4. При нарушении углов установки, отрегулируйте их.

Установка диска

В комплект поставки входит стандартный пильный писк по дереву. При необходимо-

сти замены диска выполните следующие действия:

 Достаньте вилку кабеля питания из розетки.

 Приведите инструмент в режим торцовочной пилы.
