Инструкция по эксплуатации и техническому обслуживанию

Торцовочная пила со столом 17

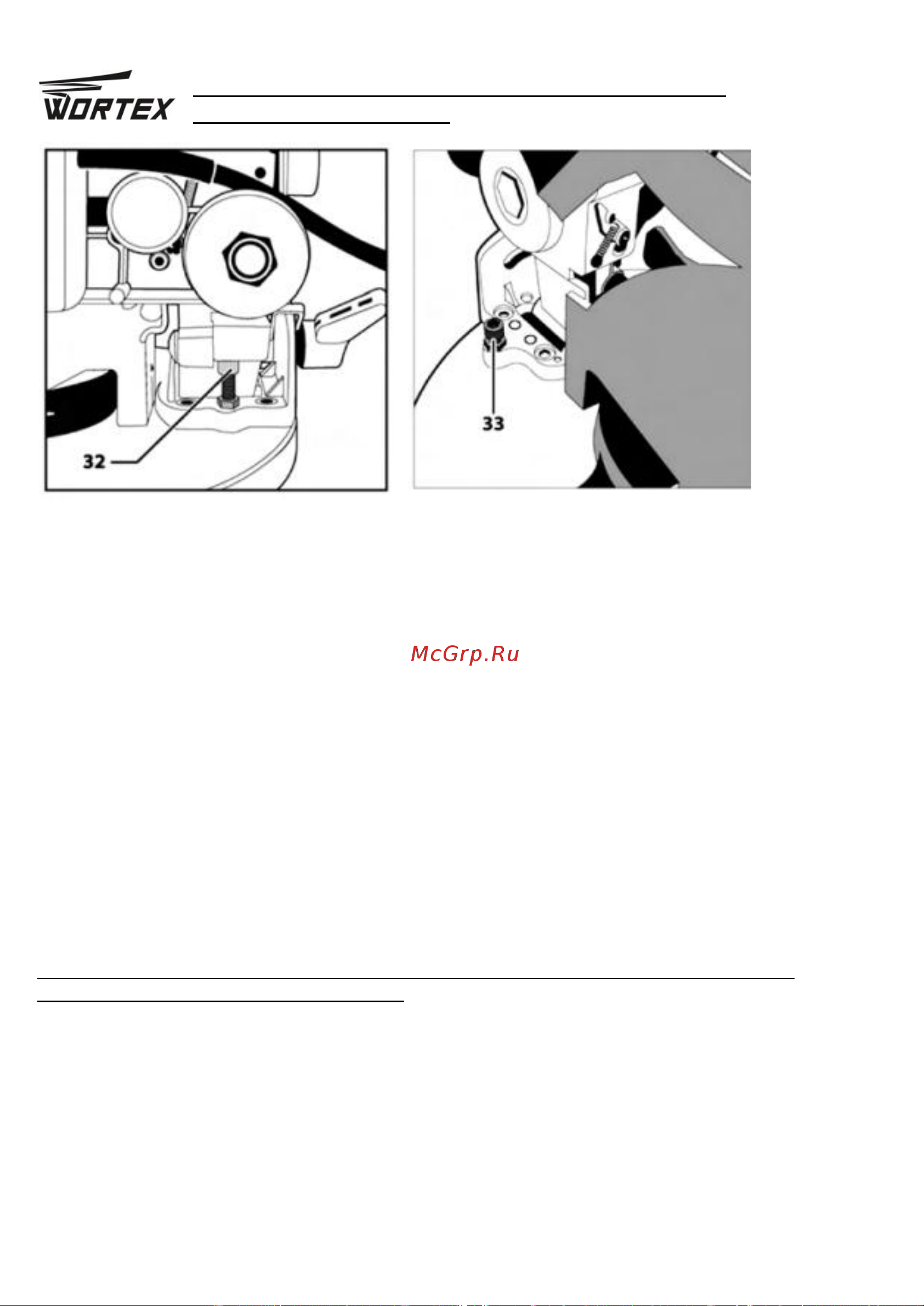

 Регулировка угла наклона пиления 0°.

Ослабьте рукоятку (22), приведите голову в вертикальное положение и, используя

угольник, установите пильный диск на угол 90° относительно поворотного стола (10)

регулировкой упорного винта (32). По достижении необходимого результата регули-

ровки ослабьте установочный винт указателя угла наклона, совместите стрелку ука-

зателя с делением 0° на шкале угла наклона. Зафиксируйте указатель винтом.

 Регулировка угла наклона пиления 45°.

Ослабьте рукоятку (22), приведите голову в крайнее наклонное положение, ослабьте

стопорную гайку упорного винта (33) и, используя угломер, регулировкой болта уста-

новите пильный диск на угол 45° относительно поворотного стола (10). Затяните

стопорную гайку.

 Регулировка угла скоса 0° при торцевом пилении.

Шкала угла поворота (10) на основании пилы позволяет приблизительно установить

угол скоса. Для точной настройки используйте угломер. Для точной настройки угла

скоса 0° ослабьте винты крепления фронтального упора, не нажимая кнопку включе-

ния, опустите подвижный корпус пилы. Используя угольник, установите угол 90°

между фронтальным упором и пильным диском. Закрепите фронтальный упор, затя-

нув установочные болты.

Делайте пробное пиление при установке различных углов скоса и проверяйте ре-

зультат с помощью средств измерения.

Техническое обслуживание

Предупреждение! Всегда извлекайте вилку из розетки перед регулировкой или тех-

ническим обслуживанием пилы.

1 После завершения регулировки, настройки и обслуживания убедитесь, что все

ключи извлечены из устройства, и что все винты, болты и другие крепления надежно

затянуты.
