- Во время работы машины держите руки вне зоны обработки. Перед любой операцией

отпустите кнопку на ручке и отключите машину.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Характеристики

RD-MS190-1000

Параметры сети

220

В/50 Гц

Потребляемая мощность

100

0 Вт

Число оборотов хол. хода

5500 об/мин

Размеры пильного диска

190х30ммх24Т

Характеристики реза:

0°x 0°

47х1

10 мм

45°x 0°

75х

47 мм

0°x 45°

110х

25 мм

45°х 45°

75х

25 мм

КОМПЛЕКТ ПОСТАВКИ.

Зажим (струбцина)- 1 шт.;

Пылесборный мешок-

1шт.;

Шестигранный ключ- 1 шт.;

Инструкция по эксплуатации- 1 шт.

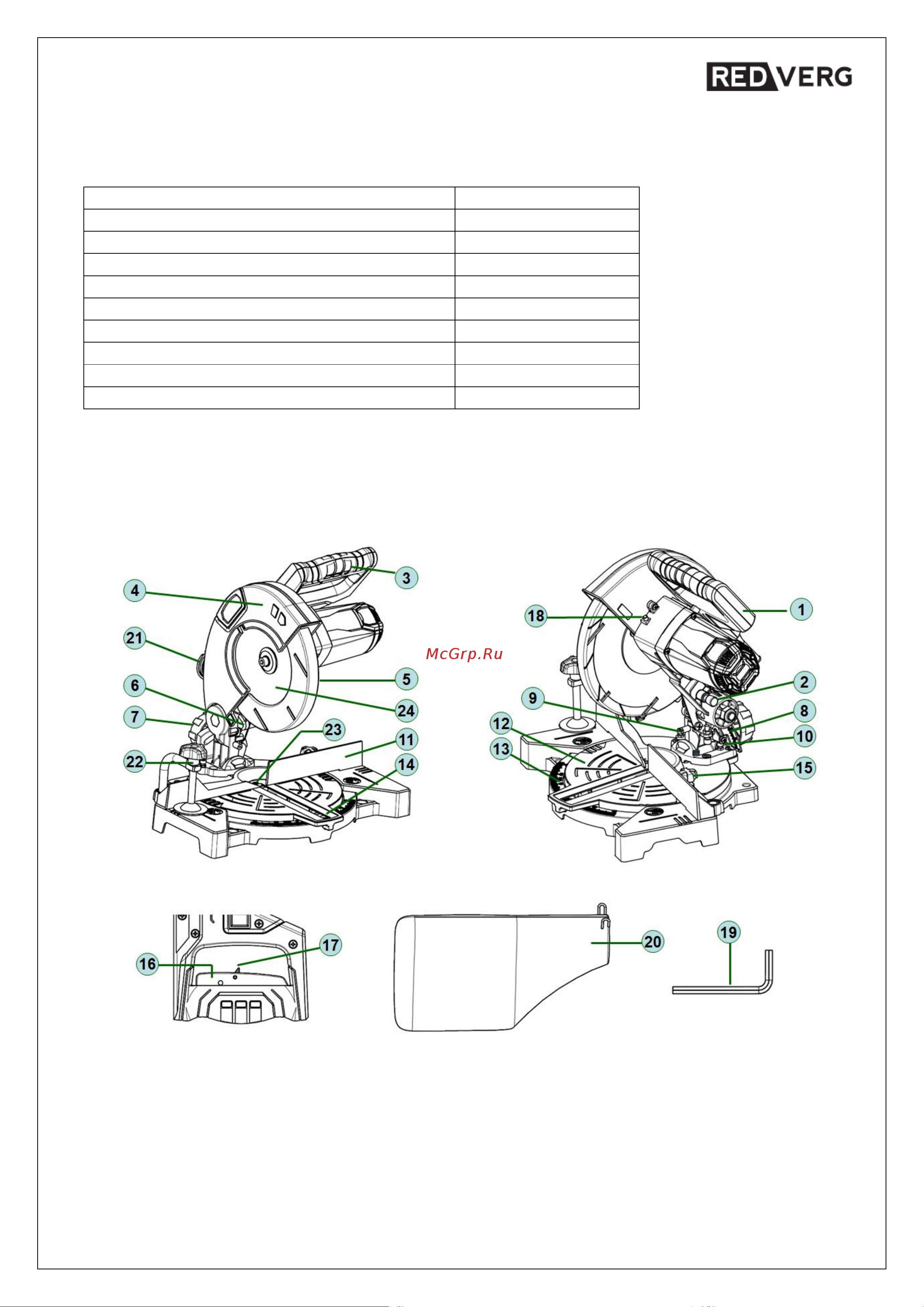

3. УСТРОЙСТВО ТОРЦОВОЧНОЙ ПИЛЫ.

1. Пильный рычаг; 2. Фиксатор; 3. Рукоятка; 4. Верхний защитный кожух; 5. Защитный кожух пильного

диска; 6. Отводящий рычаг; 7. Ручка фиксации угла наклона;

8. Шкала угла наклона;

9. Регулировочный винт скоса 45°

;

10. Регулировочный винт скоса 0°; 11. Упорная рейка;

12. Поворотный стол ; 13. Шкала поворотного стола; 14. Прорезная пластина; 15. Винт фиксации

поворотного стола; 16. Выключатель; 17. Блокировка выключателя; 18. Кнопка блокировки

шпинделя;19. Шестигранный ключ; 20. Мешок для пыли; 21. Патрубок отвода пыли; 22. Струбцина.

ВНИМАНИЕ! Конструкция и технические характеристики

вашей пилы, может отличаться от конструкции указанной

на рисунках

данной инструкции. Производитель оставляет

за собой право изменять конструкцию изделия без

предварительного уведомления.

ВНИМАНИЕ! Схемы и рисунки в данной инструкции носят информативный характер и могут

отличаться от конструкции вашей модели. Производитель оставляет за собой право изменять

конструкцию и технические параметры изделия без предупреждения.

Рис.1

Уровень шума:

ровень звукового давления

LpA - 91,8 дБ(А)

Уровень звуковой мощности

LWA - 108,26дБ(А)

Погрешность K: 3,0 дБ(A)
