1. Назначение

1.1.Трансформаторы серии ОСМ1 (однофазные, сухие, многоцелевого назначения)

мощностью 0,063 - 1,0 кВА напряжением первичной обмотки от 220 до 380 В,

вторичных обмоток от 5 до 220 В предназначены для питания цепей управления,

местного освещения, сигнализации и автоматики.

1.2.Трансформаторы соответствуют требованиям ГОСТ 19294-84 и изготовлены по

ТУ 27.11.42-001-30825695-2018

1.3..Виды климатического исполнения – У3, УХЛ3 по ГОСТ 15150-69, ТУ 27.11.42-

001-30825695-2018

1.4..Трансформаторы устойчивы к воздействию ударных нагрузок с ускорением до 8g

и вибрационных нагрузок в диапазоне частот 10-60 Гц с максимальным ускорением

2g и рассчитаны на установку в закрытых помещениях на высоте над уровнем моря не

более 1000 м.

1.5..Исполнение трансформаторов по условиям установки на месте работы –

встраиваемые.

1.6.Трансформаторы мощностью до 1,0 кВА включительно устанавливаются как на

горизонтальной, так и на вертикальной плоскостях.

1.97..По способу защиты от поражения электрическим током трансформаторы

относятся к классу I по ГОСТ 12.2.007.0-75, ТУ 27.11.42-001-30825695-2018 и имеют

степень защиты IP00 по ГОСТ 14254-96.

1.8..Корректированный уровень звуковой мощности трансформаторов не более 49

дБА как при холостом ходе, так и при номинальной нагрузке.

2. Структура условного обозначения

ОСМ1-Х ХХ / ХХХ ВТМ

О – однофазный

С – сухой

М – многоцелевого назначения

1 – первая модель

Х – номинальная мощность, кВА

ХХ – номинальное напряжение первичной обмотки, В

ХХХ – номинальное напряжение вторичной обмотки, В

ВТМ – Торговая марка

3. Основные технические характеристики трансформаторов

Таблица 1

Тип

трансформатора

Номинальная

мощность,

кВА

Ток

холостого

хода, %

Напряжение

короткого

замыкания, %

КПД, %

ОСМ1-0,063 0,063

13,0 70,0

ОСМ1-0,1 0,100 9,0 70,0

ОСМ1-0,16 0,160 23 7,0 70,0

ОСМ1-0,25 0,250 22 5,5 70,0

ОСМ1-0,4 0,400 20 4,5 70,0

ОСМ1-0,63 0,630 19 4,0 70,0

ОСМ1-1,0 1,000 18 3,5 70,0

Таблица 2

Тип

трансформатора

Номинальна

я мощность,

кВА

Номинальное

напряжение

первичной

обмотки, В

Номинальное напряжение

вторичной обмотки, В

ОСМ1-0,063 0,063 380, 220 220,110,42,36,24,12,5

ОСМ1-0,1 0,100 380, 220 220,110,42,36,24,12,5

ОСМ1-0,16 0,160 380, 220 220,110,42,36,24,12,5

ОСМ1-0,25 0,250 380, 220 220,110,42,36,24,12,5

ОСМ1-0,4 0,400 380, 220 220,110,42,36,24,12,5

ОСМ1-0,63 0,630 380, 220 220,110,42,36,24,12,5

ОСМ1-1,0 1,000 380, 220 220,110,42,36,24,12,5

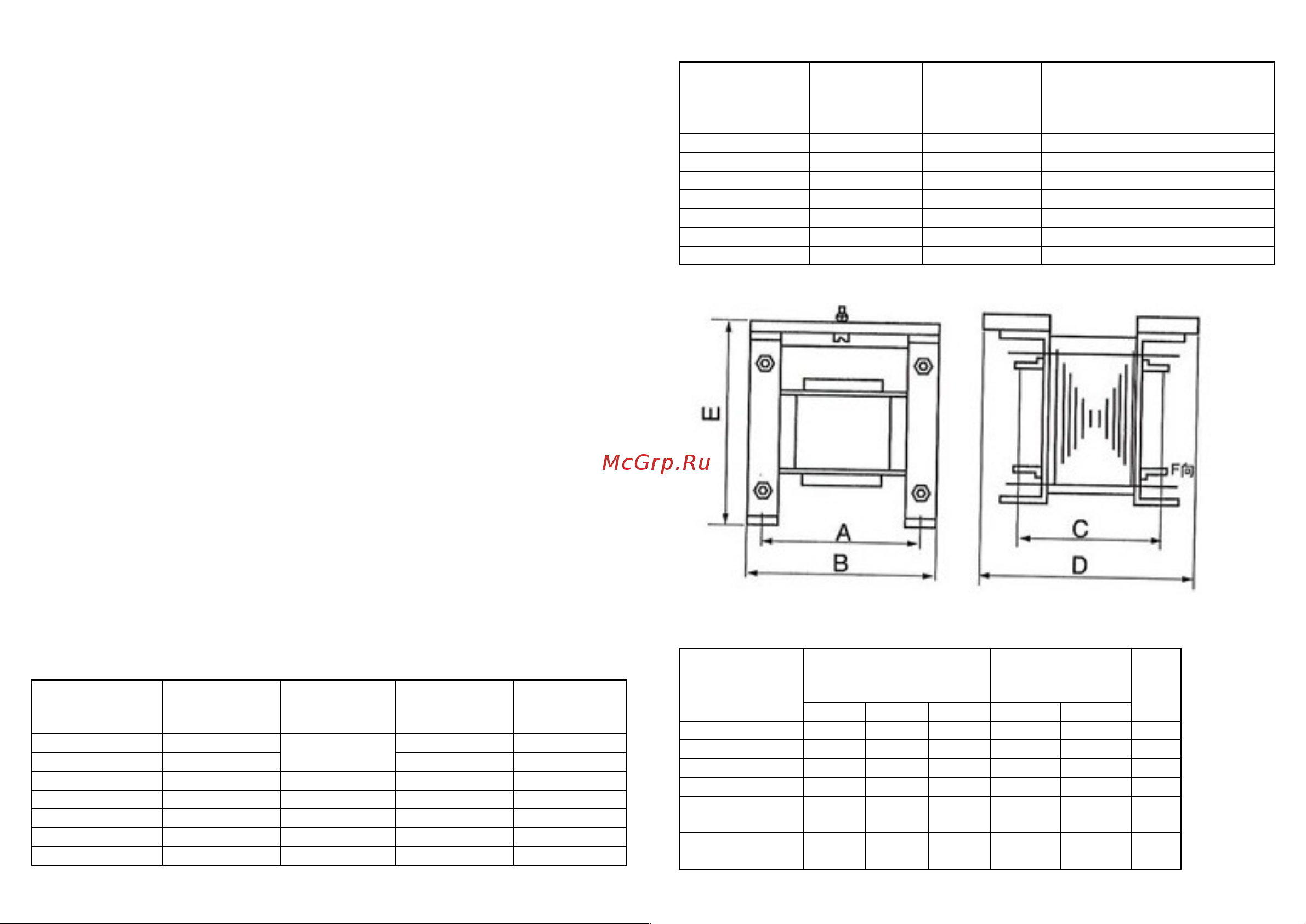

4. Габаритные размеры

Таблица 3

Тип

трансформатор

Габаритные размеры,

мм

Размеры

установочных

отверстий, мм

Вес

, кг

Bmax Dmax Emax А С

ОСМ1-0,063 87 94 87 70±0,4 60±3 1,8

ОСМ1-0,1 97 100 92 85±0,4 65±2,5 2,8

ОСМ1-0,16 110 80 90 85±0,4 80±2,5 3,5

ОСМ1-0,25 120 80 100 95±0,4 95±3 4,5

ОСМ1-0,4 140 105 115

115±0,

85±3 7,0

ОСМ1-0,63 160 120 130

130±0,

105±3

10,
