инструкция по эксплуатации станка JET мод. JMD-X1
8
1) Ослабьте рукоятку (а) на ограничительном блоке
(b).
2) Отрегулируйте требуемое положение ограничи-
тельного блока (b).
3) Затяните рукоятку.
4) Текущее перемещение будет отражаться линей-
ке стойки.

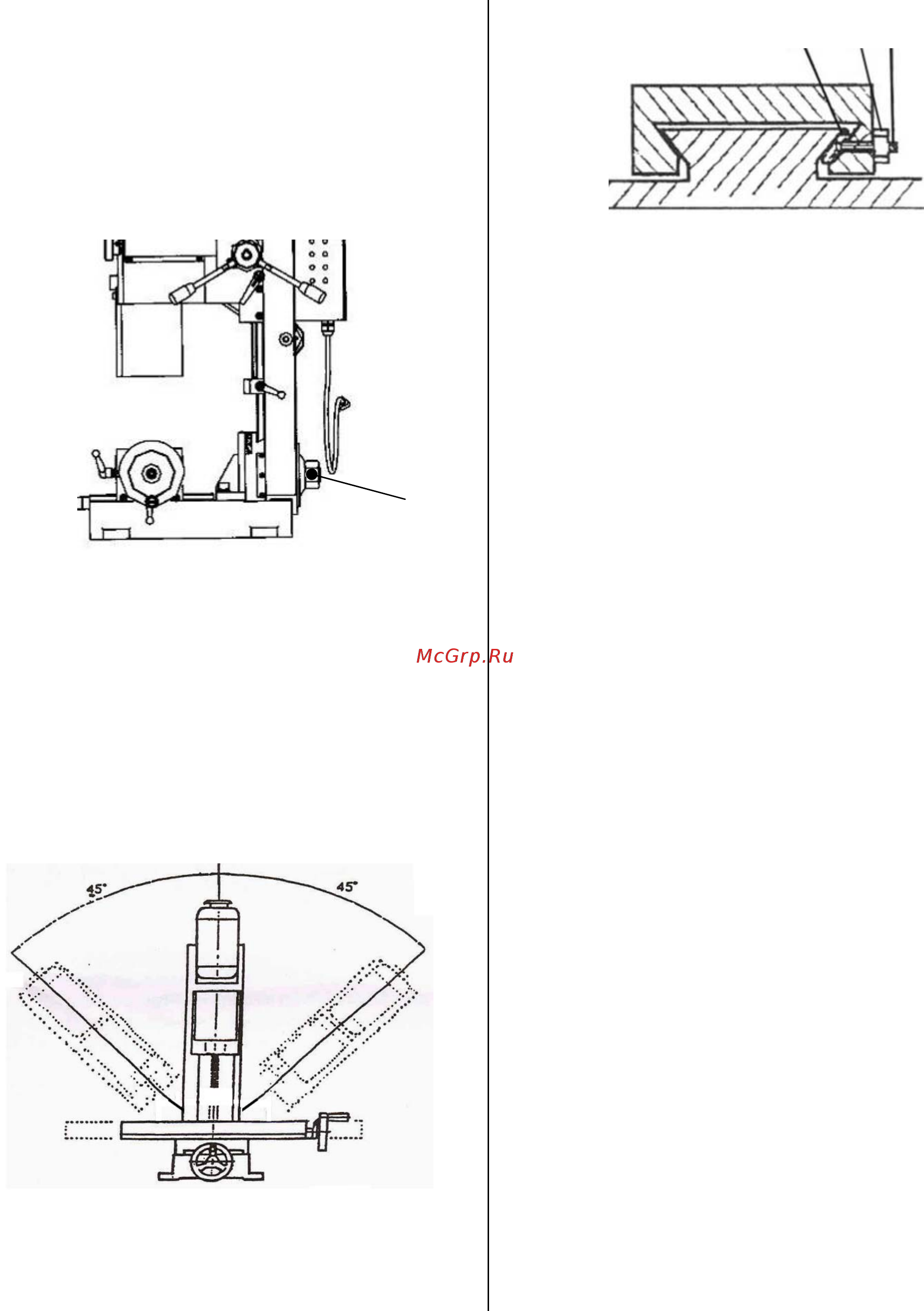

6.4 Регулировка угла наклона стойки
Рис.7
1) Отключите станок от сети во избежание случай-
ного включения.
2) Придерживайте руками стойку во избежание ее
падения.
3) Ослабьте контргайку (а) с помощью удлиненно-
го ключа S:36 из комплекта поставки.
4) Установите необходимый угол наклона стойки
(максимальный угол наклона 45 градусов влево и
вправо).
5) Затяните контргайку (а).
Рис.8
6.5 Регулировка клиновых планок
a b c
Рис.9
1) Равномерно ослабьте все контргайки (b) и винты
(с) клина (а).
2) Закрутите все винты (с) в одинаковым усилием.
3) Проверьте плавность и равномерность переме-
щения стола. Если движение затруднено, ослабьте
винты на 1/4 оборота.
4) Затяните контргайки (b) и еще раз проверьте
плавность перемещения. Если имеется сильный
люфт, затяните винты на 1/8 оборота.
5)
После выполнения регулировки смажьте кон-
тактные поверхности.
6) Затяните гайку.
6.6 Контроль подготовки станка
1) Удалите все приспособления и принадлежности,
которыми Вы пользовались при установке и настрой-
ке станка.
2) Проверить соответствует ли вольтаж станка
подключаемой сети (смотри табличку станка).
3) Удалите все предметы, которые могут поме-
щать работе.
4) Проверьте наличие антикоррозийной защиты
.
5) Проверьте перпендикулярность стойки и отре-
гулируйте, если это необходимо
6) Проверьте патрон, оправку и отсутствие фик-
сирующего штифта в шпинделе
7) Проверьте положение регулятора скорости
8) Включите станок и проверьте направление
вращения шпинделя (по часовой стрелке)
9) Переместите стол в продольном и поперечном
направлении и фрезерную головку в вертикальном,
убедитесь в плавности
перемещения.
10) При выполнении этих действий со станком
будьте осторожны. Если что-то не в порядке, не-
медленно прекратите работу и выполните ремонт
или перенастройку.
