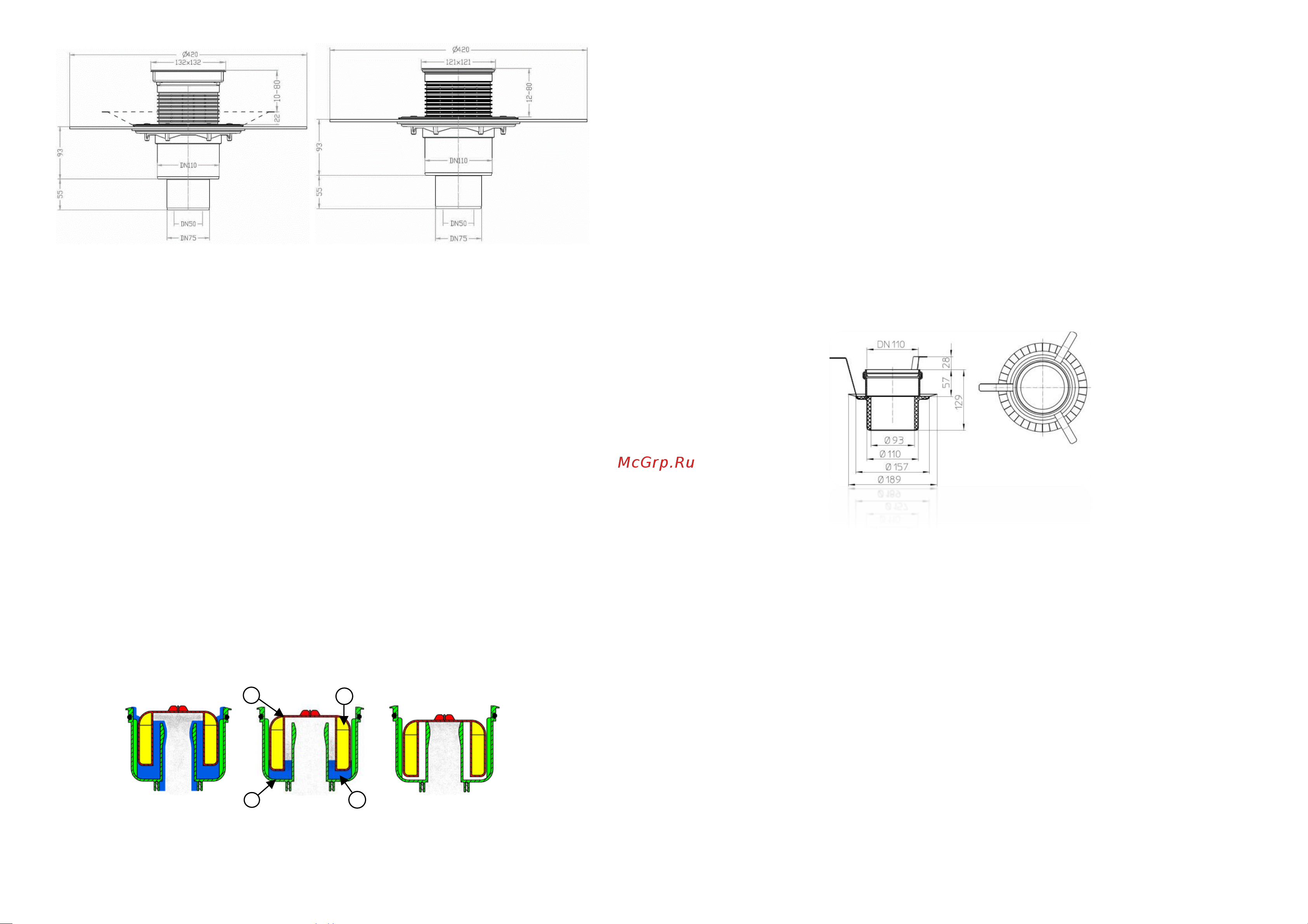

Трап HL310NH-3020 Трап HL310NH-3000

5.6. Выпускной патрубок трапа HL310N (кроме варианта -SML) предназначен для

соединения с канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и

т.д.). Если для канализации применяются стальная или чугунная безраструбная труба

типа SML, необходимо использовать переходник с ПП/ПВХ на чугун/сталь.

5.7. До завершения монтажных работ, для исключения попадания посторонних

предметов в систему канализации, в корпус трапа устанавливается монтажная заглушка

либо плоский листвоуловитель (идёт в комплекте). После установки надставного

элемента, который подрезается до необходимой высоты, она удаляется.

Подрезать корпус нельзя! Это приведёт к снижению пропускной способности

трапа.

В надставной элемент также может устанавливаться монтажная заглушка для

предотвращения его повреждения или деформации. После завершения монтажных

работ в надставной элемент устанавливается сифон или «сухой» сифон Primus или

запахозапирающее устройство, а затем решетка. Монтажные заглушки подлежат

утилизации.

Схема работы «сухого» сифона «Primus».

Рис.1. Сифон во время слива воды.

Рис.2. Пересыхание водяного затвора.

Рис.3. Сифон в «сухом» состоянии.

Корпус сифона. 3. Воздух в теле поплавка

Поплавок.

4. Вода (водяной затвор).

5.8. При необходимости создания двух и более слоев

пароизоляции/гидроизоляции,

отвода воды с нескольких уровней, при применении

трапа на утепленных,

инверсионных, эксплуатируемых, «зеленых» кровлях,

необходимо использовать

дополнительные элементы: HL85N(H); HL340N; HL180;

HL181 и т.д. Это позволит

решить проблему отвода воды с кровли любой конструкции

вне зависимости от

состава кровельного «пирога».

5.9. При необходимости обогрева корпуса трапа используется комплект для

электрообогрева HL82

ВНИМАНИЕ: В ряде случаев для выполнения требований Федерального закона

№123-ФЗ «Технический регламент о требованиях пожарной безопасности» при

монтаже трапа серии HL310N необходимо применение противопожарной муфты

HL840. Подробнее требования по обязательному применению противопожарных

муфт рассматриваются в разделе 2 «Технические требования» ТУ 23.20.12-005-

00269682-2021 «Противопожарные муфты HL840, HL850, HL860, HL870”.

Противопожарная муфта HL840

П р и м е ч а н и е – примеры использования кровельных воронок в кровельных «пирогах»

находятся в «Альбоме типовых решений. Применение кровельных воронок «HL Hutterer

& Lechner GmbH» для внутреннего водостока» и в СТО 00269682-001-

2019

«Применение кровельных воронок марки HL фирм «HL HUTTERER & LECHNER

GmbН» (Австрия) и ООО «ХЛ-РУС» (Россия) для внутреннего водостока» на сайте

www.hlrus.com.

6. Качество продукции

Трап изготовлен в соответствии с ТУ 22.21.-004-00269682-2019 и соответствует

требованиям ГОСТ 1811-2019, а также соответствует Единым санитарно-

эпидемиологическим и гигиеническим требованиям к товарам, подлежащим санитарно-

эпидемиологическому надзору (контролю) утв. Решением Комиссии таможенного

союза №299 от 28.05.2010 (глава II, раздел 3) (экспертное заключение №2246г/2017).

7. Эксплуатация и техническое обслуживание

Не допускаются удары и другие воздействия, приводящие к механическим или

термическим повреждениям корпуса трапа и надставного элемента.

Трап не требует специального технического обслуживания. Службе эксплуатации

необходимо следить за чистотой водоприёмных решеток трапов.

Рис. 2

Рис. 3

Рис. 4
