1. Назначение

Трап предназначен для отвода в дождевую канализацию дождевой и талой воды с

балконов и террас.

2. Описание

Трап с вертикальным выпуском DN75/110, корпусом из ПП с гидроизоляционным

полимербитумным полотном, с надставным элементом из ПП с подрамником из

чугуна и решеткой из чугуна, с механическим запахозапирающим устройством из

ABS.

3. Комплектность поставки

1. Корпус трапа из ПП с гидроизоляционным полимербитумным полотном

500x500 мм и вертикальным выпуском DN 75/110, с планками для фиксации

надставного элемента.

2. Надставной элемент из ПП с подрамником из чугуна 190х190 мм, с

резиновым уплотнительным кольцом.

3. Решетка 175х175 мм из чугуна.

4. Грязеуловитель из ПП

5. Механическое запахозапирающее устройство из ABS.

4. Устройство и технические характеристики

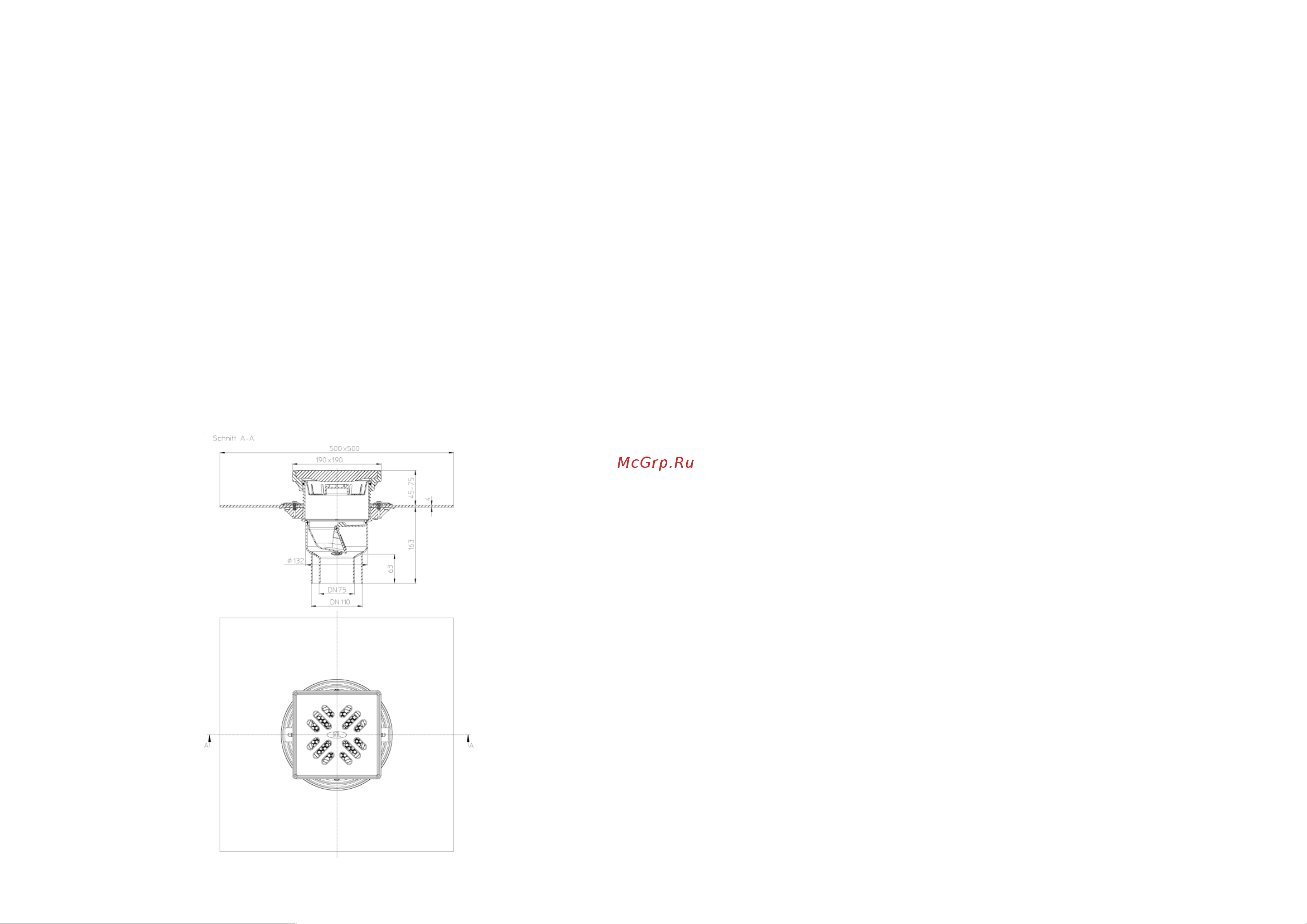

Рис. 1. Трап HL3100THG.

Артикул Присоединительные Пропускная

размеры способность

HL3100THG DN 75 2,55 л/с

DN 110 2.20 л/с

Вес 14,197 кг

Максимальная разрешенная нагрузка до 15 т

Срок службы не менее 50 лет

5. Особенности монтажа

5.1. Корпус трапа точно позиционировать по месту и по высоте, а также выровнять по

горизонтали в двух плоскостях.

5.2. Слой гидроизоляции – наплавляемый материал на битумной основе сваривается

пламенем пропановой горелки или горячим воздухом с гидроизоляционным

«фартуком» корпуса трапа с перехлестом 100-150 мм.

5.3. Выпускной патрубок трапа HL3100THG предназначен для соединения с любой

канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если

для ливневой канализации применяются стальная или чугунная безраструбная труба

(SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.

5.4. При необходимости создания двух и более слоев пароизоляции/гидроизоляции,

отвода воды с нескольких уровней, необходимо использовать дополнительные

элементы: HL 8500(Н), HL 3400 и HL150. Это позволит решить проблему отвода воды

с покрытия любой конструкции вне зависимости от его состава.

5.5. Высота надставного элемента трапа регулируется от 45 до 75 мм (подрезается по

высоте стяжки). При необходимости увеличить высоту применяются удлинители

HL3400.

5.6. При необходимости обогрева корпуса трапа используется комплект для

электрообогрева HL156.

5.7. До завершения монтажных работ, для исключения попадания посторонних

предметов в систему канализации, в корпус трапа устанавливается плоский

листвоуловитель (идёт в комплекте). Перед установкой надставного элемента,

который подрезается в зависимости от необходимой высоты, он удаляется.

6. Качество продукции

Трап соответствует требованиям ГОСТ 23289-2016 (сертификат соответствия POCC

RU.32748.04ЭПЗ0.ОС16.00073), а также соответствует Единым санитарно-

эпидемиологическим и гигиеническим требованиям к товарам, подлежащим

санитарно-эпидемиологическому надзору (контролю) утв. Решением Комиссии

таможенного союза №299 от 28.05.2010 (глава II, раздел 3) (экспертное заключение

№2246г/2017).

7. Условия эксплуатации

Не допускаются удары и другие воздействия, приводящие к механическим или

термическим повреждениям трапа и решетки.

8. Упаковка

Картонная коробка 249х392х392 мм.
