Основные сведения об изделии
Наименование: трап серии HL3100 с вертикальным выпуском для установки во
внутренних помещениях и отвода в канализацию сточных вод с уровня пола и
гидроизоляции.
Маркировка:
HL3100
(⊛/Pr)
(
⊛
/Pr/)
1
– показатель типа запахозапирающего устройства:
⊛
– индекс отсутствует – установлен сифон;
Pr – установлен «сухой» сифон Primus;
Отдельно корпуса трапов обозначаются следующим образом:
HL3100K – Корпус трапа серии HL31000 в комплекте с монтажной заглушкой;
Виды маркировки трапа:
HL3100Pr – трап для внутренних помещений с вертикальным выпуском DN50/75/110,
с надставным элементом из ПП, с подрамником и решеткой из нержавеющей стали, с
«сухим» сифоном «Primus».
HL3100 – трап для внутренних помещений с вертикальным выпуском DN50/75/110, с
надставным элементом из ПП и решеткой из нержавеющей стали, с гидрозатвором 50
мм.
Изготовитель: ООО «ХЛ-РУС»
Адрес изготовителя: Россия, 140187, Московская область, г. Жуковский, ул. Королева,
д. 2.
1. Назначение и область применения
Трап для установки во внутренних помещениях, предназначен для отведения в
канализацию сточных вод с уровня пола и гидроизоляции, с допустимой нагрузкой на
решетку в 300 кг.
Продукция сертифицирована в соответствии с системой сертификации ГОСТ Р
Госстандарт России.
2. Общие сведения
Трап с вертикальным выпуском DN50/75/110, с корпусом из полиэтилена, надставным
элементом из полипропилена, с подрамником из нержавеющей стали, с сифоном или с
«сухим» сифоном Primus.
3. Комплектность поставки
В комплект входит:
Корпус трапа с вертикальным выпуском DN50/75/110 в комплекте с
монтажной заглушкой.
Запахозапирающее устройство: либо сифон, либо «сухой» сифон Primus.
Надставной элемент из ПП с подрамником из нержавеющей стали, с круглым
резиновым уплотнительным кольцом 125х4 мм.
Решетка из нержавеющей стали.
Инструкция по монтажу.
Картонный гофрокороб (размер короба указан в п. 8.1).
4. Устройство и технические характеристики

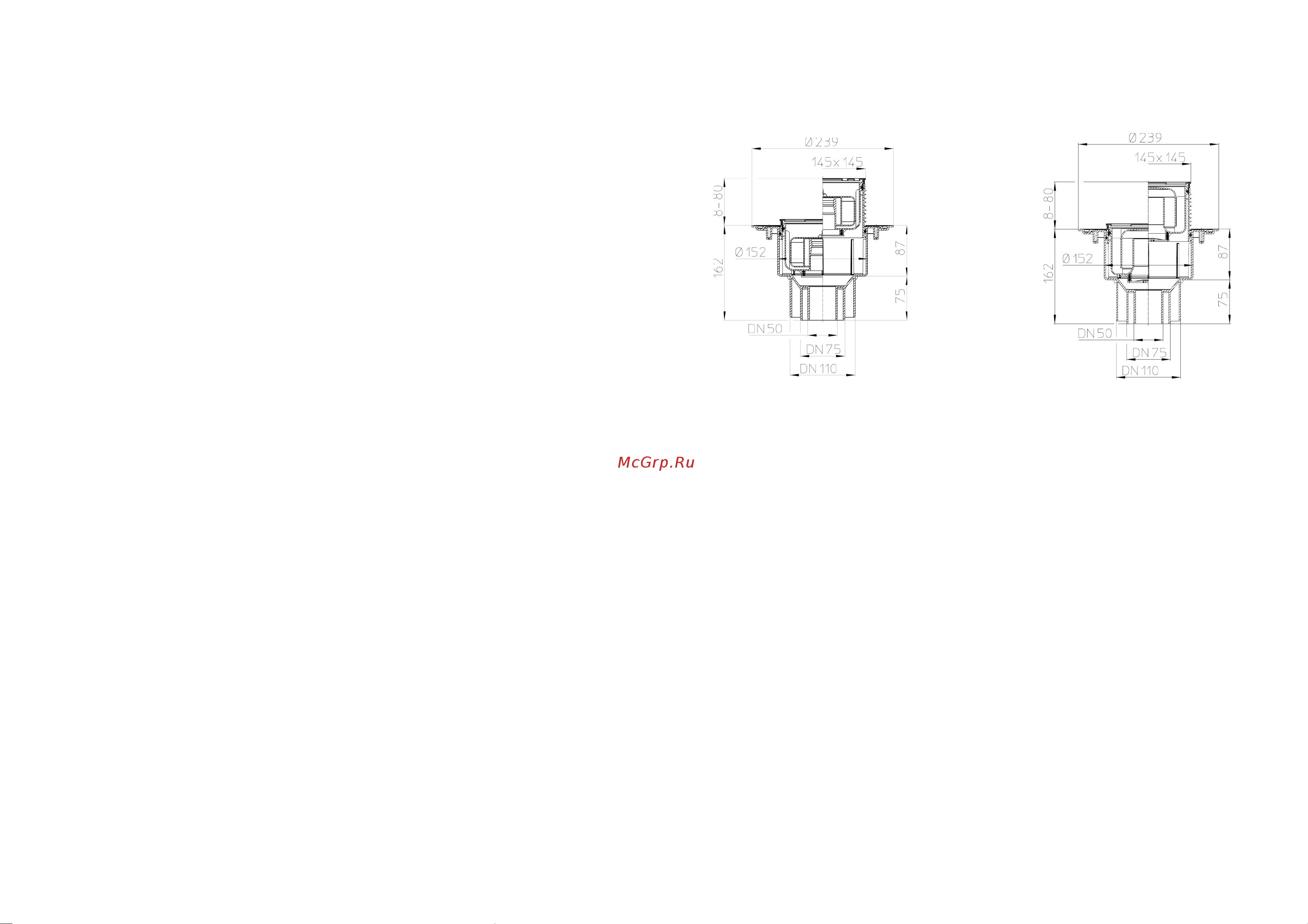

Трап HL3100Pr Трап HL3100
Пропускная способность HL3100 с сифоном составляет от 1,25 л/с до 1,4 л/с;
Пропускная способность HL3100Pr с «сухим» сифоном Primus составляет 0,8 л/с.
Максимально разрешенная нагрузка составляет 300 кг.
Вес изделия трапа HL3100Pr составляет 1,406 кг, HL3100 составляет 1,367 кг.
Температура отводимой жидкости* до +85°С
* Трап серии HL3100 позволяет отводить в канализацию стоки с температурой до
+100°С, при условии, что её воздействие имеет кратковременный характер (100÷200
литров жидкости с температурой не более +100°С). Повышение температуры
сливаемой жидкости до +100°С не влияет на пропускную способность трапа и его
работоспособность, так как основной рабочий элемент трапа – сифон выполнен из
полипропилена (рабочая температура которого не должна превышать +100°С). В этом
случае в два раза снижается только максимально допустимая нагрузка на трап (так как
корпус трапа исполняет роль несущего силового элемента).
Рабочая температура от –50 до +100°С
Срок службы не менее 50 лет
Соответствует требованиям: ГОСТ 23289-2016
5. Монтаж
5.1. Высота надставного элемента трапа регулируется от 8 до 80 мм (подрезается по
высоте стяжки). При необходимости увеличить высоту применяются удлинители
HL3400.
5.2. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное
кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде,
