Назначение:

Дизайн-трап с «сухим» сифоном предназначен для установки во внутренних

помещениях и отвода в канализацию сточных вод с уровня пола и

гидроизоляции.

Описание:

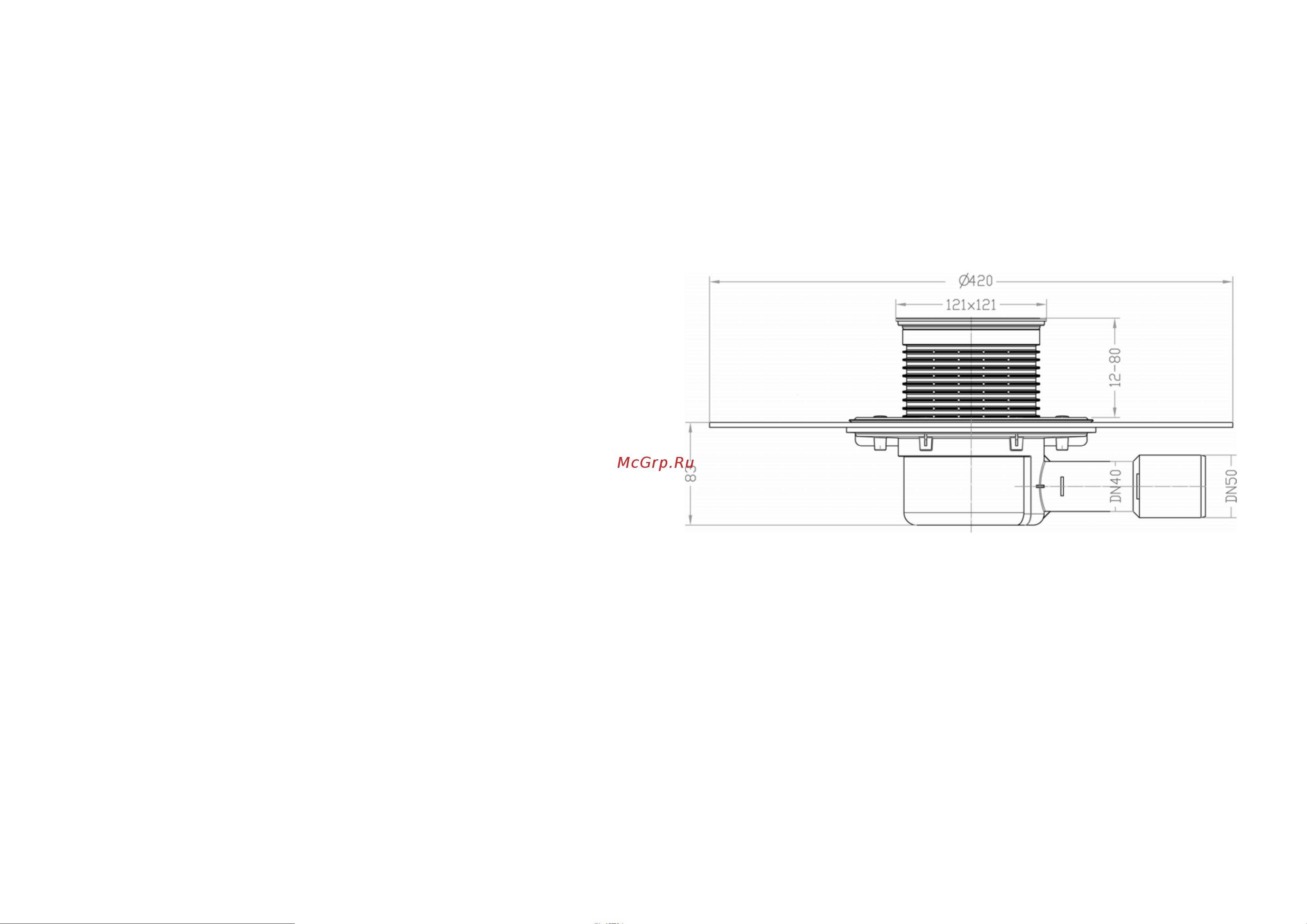

Трап с горизонтальным выпуском DN40/50, корпусом с гидроизоляционным

полимербитумным полотном, с надставным элементом из ПП, подрамником

из нержавеющей стали и с дизайн-решеткой "Квадро" из нержавеющей стали,

с “сухим» сифоном.

Комплектация:

1. Корпус трапа из ПЭ с фартуком из полимербитумного полотна

Ø420 мм, и горизонтальным выпуском DN40/50.

2. Плоский листвоуловитель HL181.

3. Надставной элемент из ПП, с подрамником из нержавеющей

стали, с «сухим» сифоном из ПП.

4. Дизайн-решетка "Квадро" 115х115 мм из нержавеющей стали.

5. Монтажная заглушка 121х121 мм.

Технические характеристики:

Артикул Присоединительные Пропускная Вес

размеры способность

HL510NHPr-3120 DN40/50 0,5 л/с 1 776 г

Максимальная разрешенная нагрузка до 300 кг.

Температура отводимой жидкости до 85°С(*)

Срок службы не менее 50 лет

(*) Трап HL510NHPr-3120 позволяет отводить в канализацию стоки с

температурой до 100°С, при условии, что её воздействие имеет

кратковременный характер (100-200 литров жидкости с температурой не

более 100°С). Повышение температуры сливаемой жидкости до 100°С не

влияет на пропускную способность трапа и его работоспособность, так как

основной рабочий элемент трапа – “сухой» сифон выполнен из

полипропилена (рабочая температура которого не должна превышать 100°С).

В этом случае снижается только максимально допустимая нагрузка на трап

(так как корпус трапа исполняет роль несущего силового элемента), она не

должна превышать 150 кг.

Особенности монтажа:

1. Корпус трапа устанавливается на несущую конструкцию.

2. Слой гидроизоляции – наплавляемый материал на битумной основе

сваривается пламенем пропановой горелки или горячим воздухом с

гидроизоляционным «фартуком» корпуса трапа с перехлестом 100-150

мм.

3. Высота надставного элемента трапа регулируется от 12 до 80 мм

(подрезается по высоте стяжки). При необходимости увеличить высоту

применяются удлинители HL340N.

HL510NHPr-3120

4. Выпускной патрубок трапа HL510NHPr-3120 предназначен для

соединения с любой канализационной раструбной трубой из ПВХ или

ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации

применяются стальная или чугунная безраструбная труба (SML) DN50

необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь

HL9/50.

5. До завершения монтажных работ, для исключения попадания

посторонних предметов в систему канализации, в корпус трапа

устанавливается плоский листвоуловитель (идёт в комплекте). Перед

установкой надставного элемента, который подрезается в зависимости

от необходимой высоты, он удаляется.
